‍德国Hielscher 从实验室超声分散放大到工业

在纳米材料分散、药物制剂制备、细胞破碎等应用场景中，很多研发人员都会遇到一个现实问题：实验室里用得好好的超声工艺，一放大到生产规模就“水土不服”——分散效果变差了、批次之间不一致了、设备也扛不住了。

这个问题不是个例。超声分散从实验室到工业生产的放大，确实存在一些需要认真对待的技术挑战。这篇文章从实际角度聊聊，为什么实验室结果不能直接复制到生产，以及如何实现有效的放大。

一、为什么实验室结果无法直接复制到生产？

实验室超声分散和工业生产超声分散，看起来都是“用超声把颗粒打散”，但实际运行条件差异很大。

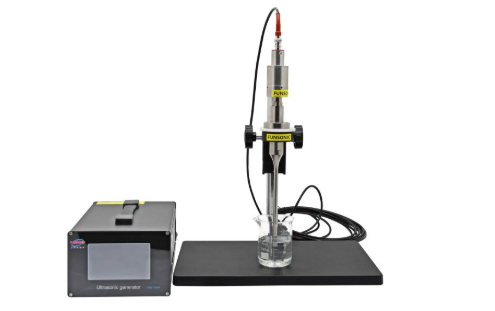

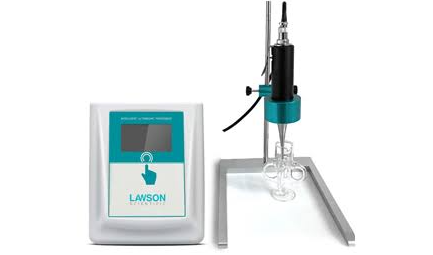

能量密度的差异。 实验室设备（如UP400St，400W）处理的是几十毫升到几升的样品，探头尖端能量密度可以达到数百瓦每平方厘米。但在工业生产中，处理量可能是几百升甚至更多，同样的能量密度很难在大体积中维持。

混合状态的差异。 实验室烧杯中的超声处理，样品体积小、探头与液体的相对位置固定，空化效应可以在整个样品体积中较为均匀地分布。工业生产中，液体是连续流动的，流速、管道形状、停留时间等因素都会影响空化效应的分布均匀性。

设备结构的差异。 实验室设备是探头直接插入烧杯的批次处理模式。工业设备需要考虑连续进料、出料、冷却、压力控制等多个环节，设备结构完全不同。这些结构变化会影响超声能量在液体中的传播和分布方式。

这三种差异叠加在一起，导致实验室优化的参数——功率、时间、脉冲模式——到了生产设备上往往需要重新调整。

二、工业放大的关键因素

要实现有效的放大，有几个参数是核心。

功率与能量密度。 工业放大不是简单地“把功率调大”。需要关注的是单位体积内的能量输入——也就是能量密度。实验室阶段每升样品输入了多少能量，放大后也需要保持相近的能量密度。Hielscher的工业设备从500W到16,000W覆盖了不同规模的需求，用户可以根据处理量选择合适功率等级的设备

流量与处理时间（停留时间）。 在连续流模式下，样品在超声处理区停留的时间直接决定了它接受的总能量。停留时间太短，处理不充分；停留时间太长，可能过度处理或过热。Hielscher的流通池系统允许用户通过调节泵速来控制停留时间

振幅与空化强度。 振幅决定了探头尖端的振动幅度，直接影响空化效应的强度。Hielscher的设备支持振幅在20%到100%之间连续可调。放大过程中，振幅通常保持不变——这是线性放大的基础。变化的只是探头的尺寸和功率。

温度与压力控制。 工业处理中，温升问题更突出——处理量大、连续运行，热量积累更快。Hielscher的流通池配备冷却夹套，可以在处理过程中控制温度。部分工业设备还支持加压操作（如UIP1500hdT液体压力可高达10 bar），压力可以增强空化效应

线性放大的可能性。 超声放大的一个特点是：工艺参数可以线性放大。实验室阶段优化的振幅、单位体积能量、处理时间等参数，可以直接迁移到工业设备上。这种线性放大的关键在于，放大时保持驱动参数（如振幅、压力）不变，只增加探头表面积和处理量。Hielscher的产品线设计正是基于这一思路——从50W的实验室设备到16,000W的工业设备，核心参数的控制逻辑是一致的

三、连续流超声系统的优势

连续流处理是实验室超声走向工业生产的核心方式。

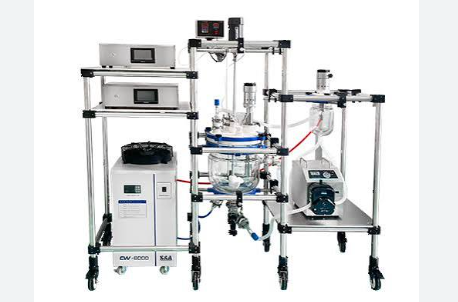

什么是流通池（Flow Cell）？ 流通池是一种专门设计的腔体，允许液体或浆料连续流过，在流动过程中接受超声处理。一个泵将物料送入流通池，超声能量集中在腔体内的小体积区域中，空化效应高度集中。处理后的液体从出口排出

连续流处理的优势包括：处理更均匀——所有物料都经过相同的超声处理区；可精确控制停留时间、处理温度和通过次数；适合大体积处理——无需频繁更换样品；可集成到现有生产线中

实验室设备也能做连续流。 Hielscher的实验室设备（如UP200St、UP400St）可以搭配流通池使用。UP200St可搭配FC7K流通池（不锈钢，带冷却夹套），UP400St可搭配FC22K流通池。这意味着在实验室阶段就可以用连续流模式做工艺开发，为后续放大积累数据

放大方式有两种。 一种是单机放大——用更大功率的设备搭配更大的流通池。另一种是并联放大——多台设备并联运行。并联放大的好处是冗余度高、使用灵活，而且如果实验室已经有一台设备，增加同型号设备可以降低投资成本

四、Hielscher工业超声系统的特点

Hielscher的工业超声系统有几个在放大场景中比较实用的特点。

从实验室到工业的完整产品线。 Hielscher提供从50W到16,000W的完整功率覆盖。实验室设备（UP系列，50-400W）用于工艺开发和参数优化；中试设备（UIP500hdT、UIP1000hdT，500-1000W）用于放大研究和批量生产；工业设备（UIP2000hdT至UIP16000，2kW-16kW）用于规模化生产。这种覆盖意味着可以在同一个技术体系内完成从研发到生产的全过程

连续运行能力。 工业级设备支持24小时/7天连续高负荷运行。UIP系列设备专为工业环境的连续高负荷运行而设计

参数可复制性。 工业设备同样支持振幅、压力、温度等参数的精确控制。这意味着实验室优化的参数可以在工业设备上复现

流通池与反应器系统。 Hielscher提供多种规格和几何形状的流通池。部分工业设备可配备MultiSonoReactor等多通路流通池系统。流通池配有冷却夹套，可在处理过程中控制温度

并联集群方案。 对于超大处理量需求，Hielscher支持将多台设备并联或串联运行。UIP16000等大功率设备专为集群配置设计

德国制造与品控。 Hielscher的所有设备均在德国完成生产和组装。公司通过ISO认证，设备符合CE、UL、CSA和RoHs等标准

五、总结

超声分散从实验室到工业生产的放大，核心在于理解能量密度、处理时间、振幅等关键参数在不同规模下的对应关系，以及利用连续流系统实现规模化处理。

Hielscher的产品线设计思路是：实验室阶段用UP系列开发工艺、优化参数；中试阶段用UIP hdT系列验证放大效果；生产阶段用UIP系列实现规模化生产——整个过程中，振幅、单位体积能量、处理时间等核心参数保持一致。这种设计减少了工艺放大过程中的参数重新优化的工作量，有助于加快从研发到生产的转化速度。
