XLED-400多通道多光谱荧光光源|IVD体外诊断设备核心光机部件解决方案
2026-08-15 来源:本站 点击次数:91XLED400 多通道多光谱 LED 荧光光源
IVD 体外诊断设备核心光机部件行业解决方案
IVD 体外诊断设备核心光机部件行业解决方案
| 【核心摘要】 莱特 XLED400 宽光谱多通道 LED 荧光光源，作为 IVD 体外诊断设备核心光机部件，适配免疫荧光分析仪、荧光病理扫描设备、微生物荧光检测系统、自身抗体筛查设备，具备长寿命、光强高稳定、TTL 微秒级触发、多光谱独立激发优势，满足 IVD 医疗器械注册对光源的可靠性、一致性、可溯源性能要求。 |

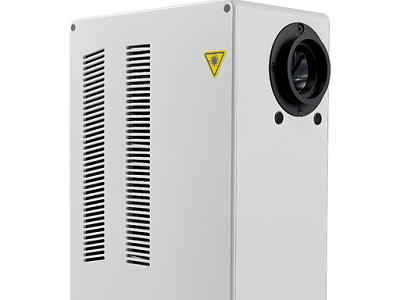

图1：XLED400 整机灯箱实拍图与特性概览
一、IVD 荧光类设备对光源部件的行业要求
荧光法是体外诊断（IVD）重要技术路径，广泛用于间接免疫荧光检测、病理荧光切片数字化扫描、病原微生物荧光染色鉴定、自身抗体筛查、分子荧光判读等设备。荧光光源属于整机核心光机关键部件，直接决定检测信噪比、判读重复性、设备整机寿命，同时需要满足医疗器械注册的相关技术要求。IVD 设备对荧光光源的核心技术诉求包括：
- 光输出高度稳定：光强波动小，批次一致性好，保障检测结果重复性，满足临床判读与定量分析需求。
- 多光谱独立激发：可同时 / 分时激发 DAPI、FITC、TRITC、Cy5 等临床常用荧光染料，灵活适配多指标联合检测。
- 快速同步触发：支持 TTL 硬件同步，可与相机、运动扫描机构高速联动，完美适配数字病理切片扫描与高速图像采集。
- 长寿命、低漂移：大幅降低整机返修率，减少医院检验科与第三方实验室的日常维护与停机成本。
- 冷光源低光漂白：热辐射低，有效减少样本荧光淬灭，保障珍贵临床样本可多次复核回看。
- 标准化结构接口：支持整机深度集成，提供完整规格书及型式检验测试报告，便于医疗器械注册资料归档。

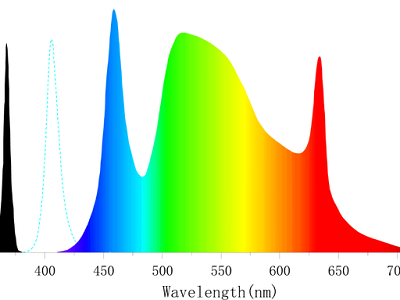

图2：XLED400 350–700nm 宽光谱多通道输出曲线图
二、XLED400 多通道多光谱 LED 荧光光源产品概述
莱特 XLED400 是专为显微荧光系统开发的工业级多通道宽光谱 LED 荧光光源，光谱覆盖 350nm–700nm，主波峰包含 365/25nm、470/30nm、560/100nm、630/25nm，完整覆盖 IVD 临床主流荧光探针染料（DAPI、GFP/FITC、TRITC/CY3、mCherry、Cy5），支持波段定制开发。该光源既可作为 IVD 荧光类诊断设备的原厂集成核心光机部件用于新设备研发，也可用于存量 IVD 设备的升级改造。

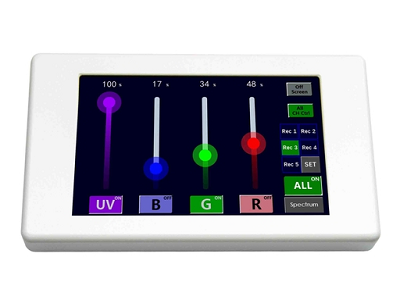

图3：XLED400 触摸控制器界面
核心硬件参数（面向 IVD 集成重点指标）
| 项目 | 技术参数 | IVD 应用价值 |
|---|---|---|
| 光谱范围 | 350nm–700nm，四通道独立 LED | 支持多色荧光联检，兼容绝大多数临床荧光染料 |
| 光源寿命 | ≥25000 小时 | 大幅降低现场更换频次，显著提升设备 MTBF 平均无故障时间 |
| 光强调节 | 0–100% 线性连续可调，分通道独立调光 | 适配不同荧光样本信号强弱，定量检测光强可控可记录 |
| TTL 触发 | 支持硬件触发，TTL 响应 ≤ 7μs | 与相机、扫描平台硬件同步，适配高速切片扫描与图像采集 |
| 耦合方式 | 直接耦合 / 1.2m 液芯光纤耦合 | 灵活适配整机光路结构，便于设备内部紧凑布局与走线 |
| 散热机制 | 自适应智能风冷 | 低震动、低温升，降低光路热漂移，保障长期成像稳定性 |
| 供电规格 | 100–240VAC 宽电压 | 适配国内各级医疗机构及第三方实验室供电环境 |
| 整机重量 | 约 2.0 kg | 体积紧凑，便于设备内部机械结构集成与安装 |
三、XLED400 作为 IVD 核心光机部件的关键优势
3.1 超长使用寿命，大幅降低整机运维成本传统汞灯光源寿命仅为 200–300 小时，设备装机后需要频繁上门更换光源并重新校准光路，售后运维成本极高且易导致临床停机。XLED400 采用工业级固态 LED 发光芯片，使用寿命 ≥ 25,000 小时。按临床检验设备日均工作 8 小时计算，可稳定运行 6–8 年无需更换光源，极大提升了整机 MTBF（平均无故障工作时间）指标，尤其适用于检验科与第三方实验室的高负荷运转场景。
3.2 高稳定性与可追溯性，确保检验结果重复性
光源光强输出波动 ＜ 1%，彻底避免了传统气体放电灯随使用时间快速光衰和光强漂移的缺陷。各通道光强参数支持数字预设、实时存储与精准回读，便于 IVD 仪器实现检测全周期的光强数据溯源，完全符合医疗器械注册及体系核查对“结果可追溯性”与“高重复性”的严格标准，高度契合免疫荧光定量及半定量分析需求。
3.3 多光谱独立调控，赋能多指标联检应用
系统提供 UV / B / G / R 四个独立物理通道，支持单通道独立激发与多通道毫秒级分时切换。可轻松实现 DAPI（细胞核复染）+ FITC（绿色标靶）+ TRITC / Cy3（红色标靶）等多色荧光组合激发，广泛赋能自身抗体谱筛查（ANA）及病原微生物多重荧光染色检测；同时支持特定波长的定制化开发，精准匹配用户自研荧光试剂探针。
3.4 微秒级 TTL 硬件同步，专为高速切片扫描定制
具备 ≤ 7μs 的超高速 TTL 硬件触发响应能力，可与工业科学级相机、高精度电动扫描平台实现严格时序同步。在数字病理全切片荧光扫描（WSI）及全自动间接免疫荧光阅片过程中，实现“平台移动 → 光源毫秒级点亮 → 相机曝光采集 → 光源即时熄灭”的时序闭环，不仅消除运动模糊，而且将样品光照暴露时间压缩至极限。
3.5 冷光源低光漂白，保护珍贵临床标本
基于固态发光原理与自适应低震动风冷散热设计，光束中无多余红外热辐射，样品台温升极低，有效减缓荧光染料的光漂白与荧光淬灭。对于珍稀病理切片或疑难血清涂片，标本在完成初审后仍可支持多次复核与回看。同时设备无高压放电爆炸风险、无汞无臭氧，全面满足现代临床实验室安全与环保标准。
3.6 完善的工程化支持与医疗器械注册赋能

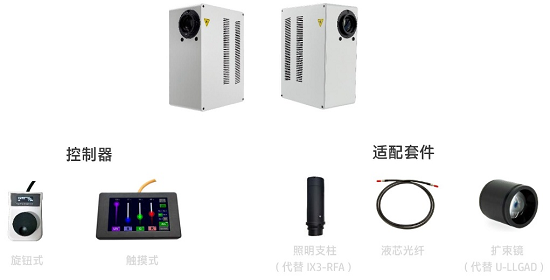

提供完整的规格书、全波段光谱分析报告、高低温与老化可靠性验证数据，深度配合主机厂商编制医疗器械注册申报文档（如电气安全、电磁兼容 EMC 及技术要求编制）；提供旋钮式与触摸屏控制终端，并开放标准的上位机通讯接口协议，支持嵌入整机软件统一控制；提供直耦与液芯光纤等多种光学适配组件，助力研发团队快速完成光机系统搭建。
四、典型 IVD 设备集成应用场景
- 全自动间接免疫荧光分析仪（IFA）：主要用于自身免疫性疾病筛查、抗核抗体（ANA）定性与半定量分析。通过 XLED400 多通道分时激发，配合扫描相机全自动采集细胞与组织荧光图像，实现高效标准化阅片。
- 荧光病理数字切片扫描系统（WSI）：应用于肿瘤病理石蜡切片、冰冻切片的多色荧光成像。借助微秒级 TTL 同步技术联动载物台与高速相机，实现大视野、多通道荧光切片的快速数字化拼接。
- 微生物荧光染色检测系统：针对真菌、分枝杆菌等病原微生物进行特异性荧光染色镜检，宽光谱特性可覆盖各类新型荧光增白剂与核酸探针，助力临床感染快速初筛。
- 科研与转化类 IVD 新型仪器研发：针对多重分子诊断、微流控荧光检测等新型样机，XLED400 作为高通用性、即装即用的标准化光机模组，显著缩短光路开发与调试周期。
五、整机集成方案与接入流程
- 光纤耦合集成方案（推荐）：光源输出端口连接 1.2 米高透过率液芯光纤，将激发光柔性导入整机内部光路。该方式走线自由度高，有效隔离主机内部振动与热量，特别适合结构紧凑的台式 IVD 分析仪。
- 直接耦合集成方案：采用扩束镜与定制照明支柱组件，将光源灯箱直接安装对接显微镜落射激发光路，光能利用率更高，适合光学空间充足的立式扫描设备。
- 软硬件协同对接：电气层面支持标准通讯协议（串口 / USB），软件层面由整机系统全面托管各通道开关与光强参数，同时搭配 TTL 硬件信号线接入相机触发源，实现精准硬件级时序同步。
- 标准化集成实施流程：光机系统需求对接与选型 → 样机光路组装与可靠性摸底 → 软硬件联合联调 → 医疗器械注册资料输出 → 批量化稳态供货。
六、配套技术支持与商务服务体系
- 注册合规资料支持：提供产品技术要求模板、型式检验辅助资料、光谱一致性报告及可靠性寿命测试数据，助力客户加速获批二类 / 三类医疗器械注册证。
- 样机验证与联调服务：提供样机试用及资深光学工程师上门支持，协助客户整机研发团队进行光路准直、滤光片匹配与荧光信噪比优化。
- OEM/ODM 深度定制：支持根据特定检测项目需求定制激发波长配置、外壳机械尺寸、散热结构及通信交互协议。
- 产业化量产保障：严格执行医疗器械部件级质量控制体系，确保批次间光强与光谱高度一致，提供长期稳定的量产供货与售后维保承诺。
