实验室显微镜荧光升级实操指南：LED荧光模块的原理、选型与染料匹配

2026-08-25     来源:本站     点击次数:182

实验室显微镜荧光升级实操指南
——LED荧光模块的原理、选型与染料匹配

一、为什么选择LED荧光模块？
传统荧光显微镜多采用高压汞灯作为激发光源，存在灯泡寿命短（约200-300小时）、需预热冷却、光强随时间衰减、更换后需重新校准光路等问题。随着大功率LED技术成熟，LED荧光模块逐渐成为实验室荧光升级的主流方案。它将LED激发光源、荧光激发块（含激发滤光片、二向色镜、发射滤光片）和控制电路整合于一体，可直接加装在普通生物显微镜上，使其具备荧光观察功能。

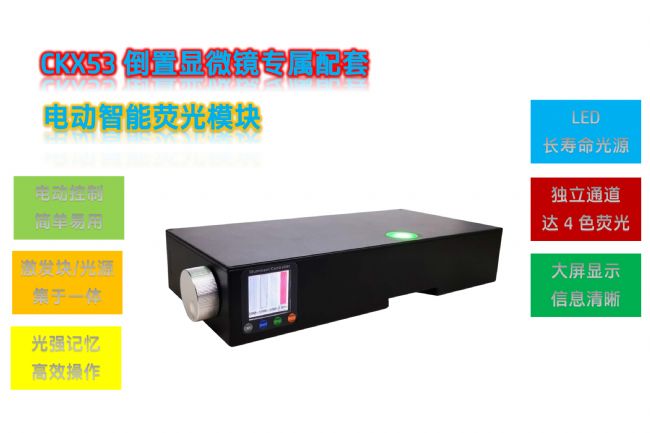

图1：LED荧光模块本体——集光源、激发块与控制电路于一体

二、LED荧光模块的核心构成
一个典型的LED荧光模块包含以下核心部件：
  • LED激发光源：特定波长的大功率LED，常见有紫外（~360nm，适配DAPI）、蓝色（~470nm，适配FITC/GFP）、绿色（~545nm，适配TRITC/Cy3）、黄绿色（~565nm，适配mCherry）和红色（~635nm，适配Cy5）。
  • 激发滤光片：筛选特定波长的激发光，阻挡杂光，如FITC通道常用470/35nm。
  • 二向色镜：反射短波长激发光、透过长波长发射荧光，实现光路转折。
  • 发射滤光片：过滤残留激发光，只允许目标荧光通过，提高图像信噪比。
  • 散热与控制系统：主动风扇循环风散热，负责通道切换、光强调节与光强记忆。

三、三类显微镜荧光升级方案对比
不同类型显微镜的光学结构和安装空间各异，对应模块也不同。下表为三类方案的核心对比：

对比维度 倒置方案 正置方案 体视方案
代表型号 CKX-UVBG-E BX-UVBG-BE SZX-UVBGR-E
适配机型 OLYMPUS CKX53 多品牌正置显微镜 OLYMPUS SZX7/9/10/12/16
通道数 2/3/4可选 2/3/4可选 4/6/8可选
切换方式 实体键/软件电动 编码电动 触摸键/软件电动
典型应用 活细胞成像、FISH 病理切片、染色体分析 模式生物筛选、胚胎操作

1. 倒置显微镜
倒置显微镜物镜在载物台下方，对模块厚度要求严格。CKX-UVBG-E专为CKX53设计，采用内陷安装槽，厚度较薄，安装后物镜转换不受影响。可配UV、B、G、Y、R等激发块，支持FISH软件控制和外部协议联动，适用于细胞培养、活细胞成像和FISH检测。

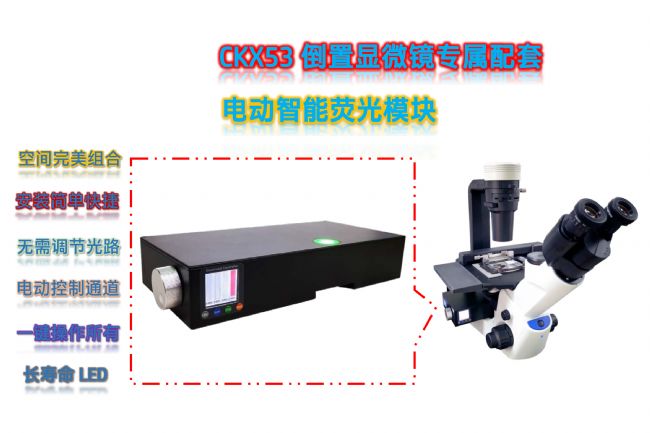

图2：CKX-UVBG-E安装于CKX53倒置显微镜的整体效果

2. 正置显微镜
正置显微镜通用性较强，通过更换燕尾卡槽/环可适配多品牌。BX-UVBG-BE采用编码电动切换，内部可编程芯片为每通道编码，快速切换并记忆光强，支持开机界面自定义和外部协议同步。适用于病理切片、染色体分析、免疫组化荧光等场景。

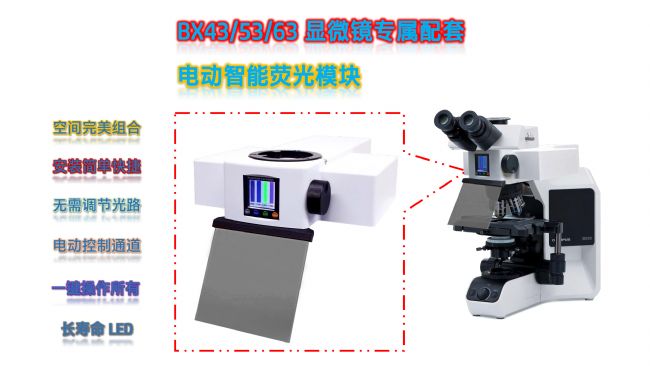

图3：BX-UVBG-BE正置荧光模块独立产品图

3. 体视显微镜
体视显微镜工作距离长、视野大，模块需安装在目镜与变倍体之间，要求外观简洁、厚度薄。SZX-UVBGR-E专为SZX系列设计，无外接控制器，利用壳体散热配合低震动风扇主动散热，标准支持8通道（可选4/6通道），适用于模式生物筛选、胚胎操作、植物学研究等宏观荧光观察。

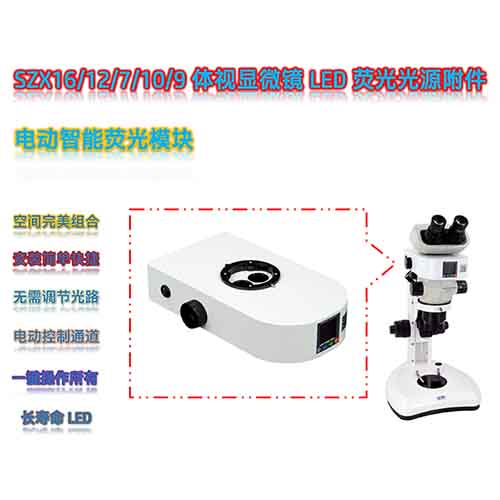

图4：SZX-UVBGR-E安装于SZX7体视显微镜的整体效果

四、常用荧光染料与波段匹配
选型时需确认激发块波段与所用染料匹配。下表为常用染料参考：

通道 代表染料 激发波段 发射波段 典型应用
UV DAPI/Hoechst 360/45nm 460/50nm 细胞核染色
B FITC/GFP/Alexa488 470/35nm 525/45nm 免疫荧光、蛋白定位
G TRITC/Cy3/Alexa555 540/35nm 605/65nm 细胞骨架、FISH
Y mCherry/tdTomato 560/40nm 610nmLP 活细胞荧光蛋白标记
R Cy5/Alexa647 635/30nm 692/40nm 多色共定位、远红外标记

多色实验建议选用带通滤光片以减少串色；使用小众染料时可向厂家咨询定制激发块。

五、安装使用与维护要点
  • 安装前确认显微镜型号与模块适配，避免用手接触滤光片表面。
  • 倒置模块注意载物台下方空间，确保物镜转换不受阻碍；正置模块确认光路同轴。
  • LED即开即用，建议开机后等待1-2分钟让光源稳定再正式观察。
  • 合理调节光强，避免长时间高亮度照射导致光漂白；利用光强记忆功能存储各通道参数。
  • 保持散热风扇清洁，确保模块周围通风良好；滤光片灰尘用吹气球或专用镜纸配合无水乙醇轻拭。
六、广州市莱特光电技术有限公司产品概览
广州市莱特光电技术有限公司是一家专注于显微镜荧光附件和LED荧光光源研发与生产的技术企业，位于广州市南沙区国家高新企业孵化基地。公司形成了覆盖倒置（CKX系列）、正置（BX系列）、体视（SZX系列）三大类显微镜的LED荧光模块产品线，以及多光谱LED荧光光源等相关产品。产品共同特点包括：大功率LED光源（寿命可达30000小时以上）、主动循环风散热、电动通道切换、1.44英寸彩色大屏、光强记忆、独立荧光通道与高品质带通滤光片，部分型号支持
软件控制和协议联动，并可根据客户染料需求定制激发块波段。

七、总结
LED荧光模块在光源寿命、操作便捷性和维护成本等方面具有实用优势，是现有显微镜升级荧光功能的可行方案。选型时建议按以下步骤进行：确认显微镜类型与型号→根据染料确定通道与波段→根据实验流程确认是否需要软件控制→与厂家沟通适配性与定制需求，最终选择合适方案。
