双喷墨技术在实现柔性精细电路无掩膜制备中的应用
2026-09-10 来源:本站 点击次数:51
一、双打印技术组合，覆盖不同精度柔性电路需求
睿度采用 EHD 电流体喷墨 + 压电喷墨双路线协同方案，兼顾超高精细线路与大面积稳定打印。EHD 依托电场形成泰勒锥喷射，突破喷嘴口径限制，可实现亚微米级超细导电线路成型，适配高粘度纳米银、碳基等功能墨水，最小线宽可达1μm，适合高密度柔性阵列微电路。压电喷墨则以皮升级墨滴精准控制，保障大面积图案均匀性，生产稳定性强，用于常规微米级柔性布线。两套打印头可按需切换，满足从微电极阵列到大尺寸柔性线路的多样化研发需求。
二、三轴精密运动平台，保障柔性基材打印定位稳定性

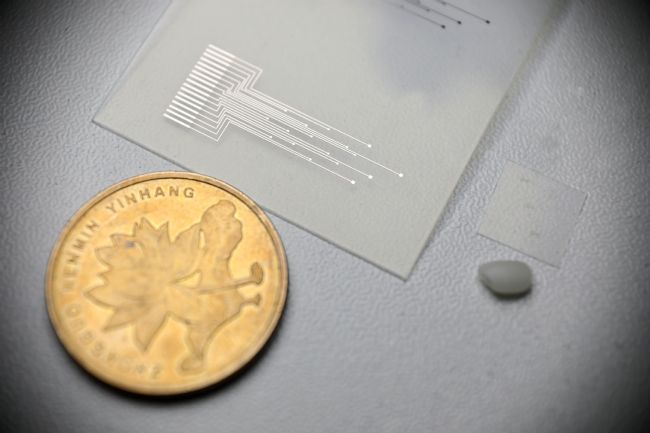

整套系统搭载高精度三轴运动平台，X/Y/Z 三轴协同定位，定位精度可达微米级，可在 PET、PI、TPU 等薄型柔性基底上完成无接触沉积。柔性薄膜易拉伸、形变，三轴平台支持动态补偿，降低基材形变带来的套印偏差，多层线路叠加打印时图案对齐精度可控。非接触式喷射避免机械压力损伤超薄柔性膜，打印后的电路反复弯折后导电性能保持稳定，适配可穿戴传感器、柔性触控膜等产品的可靠性测试要求。
三、无掩膜数字化直写，降本提速柔性电路开发
区别于传统 FPC 光刻蚀刻工艺，睿度这套柔性电路打印方案无需掩膜，CAD 图案直接输出打印，极大缩短样品迭代周期。研发阶段修改线路版图无需重新制版，大幅降低新品研发成本；增材制造仅在目标区域沉积导电墨水，减少贵金属材料浪费。方案适配实验室研发、小批量试产，帮助柔性电子企业快速验证材料与电路结构，缩短从原型到量产的工艺验证周期。
当前国内柔性电子产业快速崛起，精细柔性电路的国产化制造能力持续受到市场关注。睿度依托多年微纳沉积技术积累，将 EHD、压电喷墨与三轴精密平台深度集成，为柔性传感器、可穿戴医疗设备、柔性显示等领域提供一站式精细电路打印解决方案。后续睿度将持续优化设备工艺与墨水适配能力，推动国产微纳打印设备在柔性电子产业化进程中持续突破，助力国内印刷电子产业链自主升级。
