关键词：隔膜测厚，接触式测量，厚度均匀性

在锂离子电池制造领域，隔膜厚度均匀性直接影响电池的安全性能和能量密度。某型号隔膜测厚仪通过创新的机械接触式测量技术，为5-30μm超薄隔膜提供0.1μm级精度的厚度检测方案，成为保障电池一致性的核心设备。

一、标准兼容性技术实现 该仪器严格遵循GB/T 36363-2018标准要求，通过模块化设计解决隔膜检测的特殊需求：

低压测量系统：17.5±1kPa接触压力配合50mm²氮化硅探头（硬度HRA90），避免损伤隔膜微孔结构

多点自动扫描：内置程序实现横向3点+纵向每200mm一组的标准化布点，单次测量覆盖15个关键点位

环境补偿算法：实时修正温度波动导致的0.02μm/℃测量偏差，满足23±2℃恒温检测要求

二、超薄材料检测突破 针对湿法隔膜的特殊性，仪器开发了多项创新技术：

• 软着陆测量模式

检测12μm以下隔膜时，测量头以0.5mm/s低速接近，接触压力自动降至标准值60%，避免穿刺风险。某隔膜厂实测数据显示，该模式可将测量形变控制在0.3μm以内。

• 微孔结构适应性

特殊设计的球面探头（R2mm）能有效避开表面孔隙，实测数据与SEM扫描结果相关性达98.7%。相比平面探头，数据离散度降低40%。

三、数据驱动的质量控制 仪器配备的智能分析系统可实现：

1. 厚度云图重建：通过15点测量数据生成三维厚度分布模型，某企业曾发现0.5μm的周期性波动，最终定位至拉伸辊微米级磨损
2. 工艺反馈优化：数据通过OPC UA协议直连MES系统，当检测到厚度CV值＞3%时自动触发工艺参数调整
3. 数字孪生验证：测量数据导入仿真软件，可预测隔膜热收缩率与厚度梯度的关联性（误差＜5%）

四、扩展应用场景

1. 涂层隔膜检测：通过压力梯度测试区分基膜与陶瓷涂层厚度（如5μm基膜+3μm涂层）
2. 高温性能研究：配合环境舱可在-20℃~120℃范围内测试隔膜厚度热稳定性
3. 在线监测适配：选配自动进样模块后，检测速度达20次/分钟，满足生产线100%全检需求

该测厚仪以320×400×420mm的紧凑设计，集成实验室级精度与工业环境可靠性。随着固态电池技术的发展，该设备正通过升级10mN超低压探头（选配），向更薄的固态电解质膜检测领域延伸。在新能源产业追求更高能量密度的背景下，微米级精度的厚度控制已成为隔膜企业的核心竞争力。

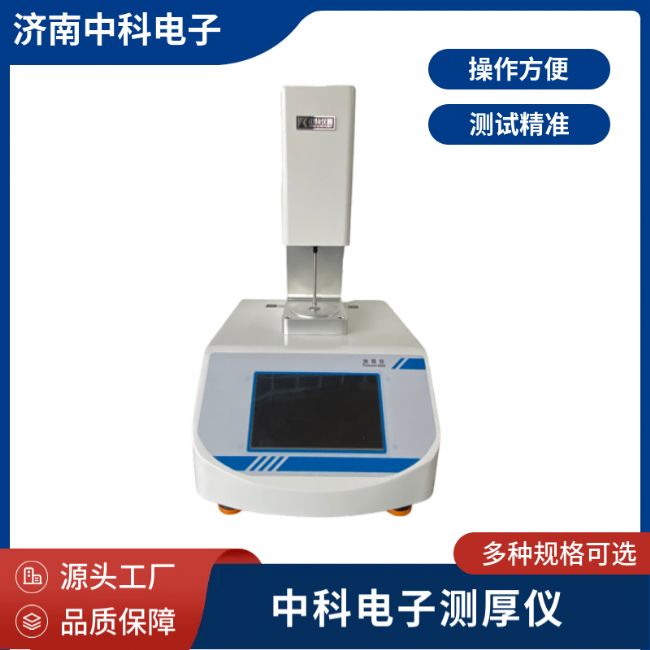

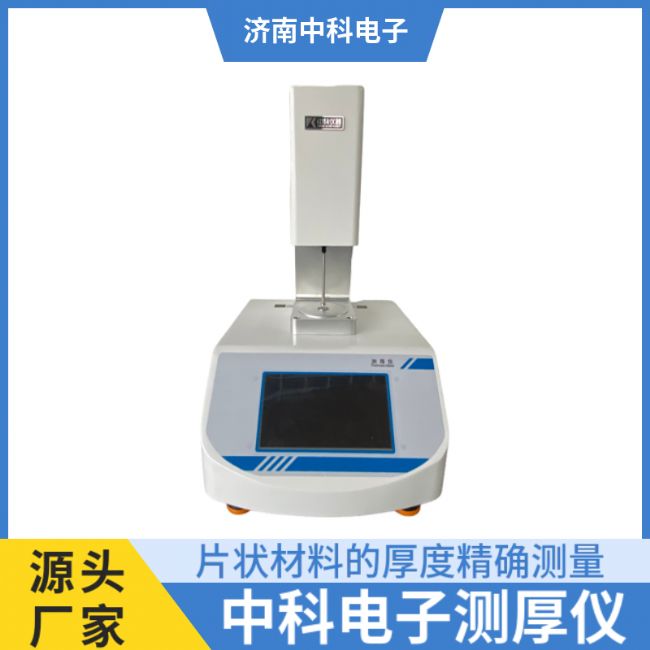

备注. 以上测厚仪实际型号为TCK-02隔膜测厚仪
