【产品名称】 清洗消毒器
【产品型号】 WD390
【产品介绍】 多腔超越型清洗消毒器,特别适用于超大型医院的中心供应室。
Belimed清洗消毒设备具有卓越的清洗性能，可对硬性内镜，手术器械以及手术用具等多种物品进行处理。产品具有不同容积和规格，系列齐全，方便选择。Belimed清洗系统具有独一无二的动态灌注技术，可以比其他没有灌注技术的产品节水30％，节电20％，节约化学试剂25％。同时，belimed采用感控领域国际标准的消毒指数AO值，所有清洗消毒程序都可以达到AO3000以上。Belimed清洗消毒机已获得中国国家药品监督管理局SDA注册证，并经过RW/TUV的检验，获得欧洲医疗产品CE0044注册证（93/42/EEC），同时符合质量管理体系ISO/EN9001：2000和ISO/EN13485：2000的要求。

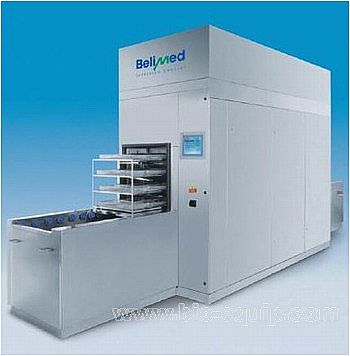

WD390（串联多舱清洗消毒机）
通道式长龙清洗消毒机WD390可以满足最高程度的清洗消毒要求。通过使用测试其质量和可靠性的部件，WD390成为能满足消毒设备部门最迫切需求的清洗消毒机。

新型，占地少设计：

清洗项目	清洗量	每小时清洗量
外科手术器械	9-15DIN标准篮筐	30-90DIN标准篮筐
MIS手术器械	3套	6-12套
AN材料	7套	14-35套
灭菌容器3×1.5×6（包括盖子）	3-5个	20-40个
手术鞋	30双	60-120双
婴儿奶瓶	126个	252-504个

运送/回传门设计：
当一个清洗，消毒，干燥程序结束后，紧接着操作步骤会自动开始：在消毒舱和烘干舱的出口打开门－运送系统1拉/推动装载架向前移动－在该区域关上门－在消毒舱和清洗舱的入口打开门－运送系统2拉/推动装载架向前移动－在该区域关上门

传送系统－减少手工劳动，优化物资分配：
WD390自动运输系统包括反向滚轮传送器，为减少抬高物品等手工劳动提供了一个卓越的整体设计，保证了物资的持续流动。
可在自动装卸载区域留出3个自动驱动清洗架的位置。横向传送器能轻松地将清洗架传给自动回传运送器。
从清洁侧退给非清洁侧的转载架，经由单门或双门的互锁传送窗口来实现。
装载区的设计用于简单处理装载架和清洗物品，装载区内配备了一个漂洗/冲洗系统，这样就能经常清洗残余物或蛋白质残留物。
使用可拆卸的短轴滚轮，便于实现清洗的目的。

运送系统－可靠性的显示：
装载架的运送经由推杆运送器实现，它能精确定位单个的装载架。为了防止交叉污染，这里没有敞开的运送系统，只有两个独立的推杆运送器。这项技术从最大程度上保证了操作者的安全。

符合DIN EN ISO 15883标准要求的设计：
·舱顶和水箱的内表都是倾斜的，以保障清洗和消毒这个处理过程的自由排水。
·从顶部安装供应管道工程系统，提供了无管道死段的设计。
·焊接的圆形舱结构便于自由排水，避免了交叉感染。
·在每个舱之间都有抗热的钢质滑行玻璃门，以防止从一个舱到另一个舱的交叉感染。
·确认每个舱的连接和每个水箱与外部测量传感器的连接。

清洗舱：
喷淋清洗舱配置了1个3-水箱系统，包括一个再循环水箱和两个预备水箱。使用这个3-水箱系统，就能使WD390在每个过程中完成再填充，或者实现在水箱中进行交换的目的，再利用清洗剂，与消毒程序一样，作为一次漂洗循环。这种快速灵活的处理方式既经济又节约水，试剂和能量。在水箱上装置预备水箱为再循环水箱提供了快速的灌注条件。离心泵的工作能力依赖于装载的清洗架，在每次处理物品时，自动调节并供应最佳的水量。另外，最初的顺序是安装一个逐步稳定的离心泵，以小心处理精细的清洗物品。为了精确入水口的水位，流量计用来计量水量。为了精确每个添加泵添加试剂的量，配备了单独的流量计。

消毒舱：
消毒舱在结构上类似于清洗舱。也能实现一个快速，灵活和经济的处理过程。在热消毒过程中使用过的大量的水能再循环和再使用，用于下一个循环中的再清洗和漂洗。为了监控整个热消毒过程，安装了两个参照自身的温度传感器。可实现排水的热恢复。热量经热恢复系统后，从热的排水中渗出，然后供应到冷的，流动的软化水/RO水中。通过这样的预热，减少了能量消耗，缩短了处理时间。

烘干舱：
烘干舱内配置了两个高性能的烘干器。每个烘干器都有独立的干燥助剂（新鲜空气干燥和循环空气干燥）。热的新鲜空气由两个输入连接进入舱内，再由连接装置进入装载架。空气循环系统引导热空气经由四个侧面的空气输送管道进入舱内。两个系统的结合保证了最佳的烘干效果和最少的能量消耗。

控制单元设计：
机器配置了最新型的PLC控制单元。可储存12个标准程序。自动程序选择通过发射机应答技术，实现了既简单又安全的操作。
发射机应答器技术给控制单元发射信号，包括程序参数和处理过的不同的清洗物品的信息。为了确保临界装载的可记录和跟踪性，关于附加的个别清洗物品的信息可储存在发射机应答器中。
在仿模处理过程中，总线技术可实现模块的扩展。
装载保护系统不断接收从控制器传过来的，有关于各自舱内耐热或不耐热的清洗物品的信息，为清洗物品提供保护。为了防止控制器失灵，装载保护功能可以独立地切断热，抽吸和烘干系统。
与标准机型一样，WD390配置有一个A0值控制器，它通过控制器和批文件上的注释自动进行计算。

独立的处理数据记录系统：
为了确保数据的可记录和跟踪性，与程序有关的参数如泵压，水和空气的温度，最后漂洗循环的传导率等都必须传送和保存在电脑（PC）网络中，WD390通过可选配的独立的追踪存档系统来完成此项任务。

中心文件系统：（ICS8535）
清洗消毒机和灭菌器的整个处理过程的数据都被记录，并保存在中央数据库，为清晰的文件记录做准备，然后在需要时打印出来。所有的机器都与一个记录数据的电脑相连接，记录了所连接的机器在处理过程中的数据。PC的主项是SQL数据库，在那里随时都可以修补信息。

CSSD管理系统：（ICS8565）
使用CS8565CSSD管理系统，器械托盘可通过条形码来识别。
清洗消毒后，手术器械篮筐在清洁侧通过其独特的批号码被记录，并与整个清洗过程相连接，确保了每个器械篮筐的记录和跟踪，结合净化的连通性，从清洗消毒到打包，灭菌到灭菌储存处分发，维持了使用仪器的整体的跟踪。

中央文件系统：
有登记材料（ICS8535-BC）的功能。使用该系统和材料登记，器械篮筐标有条形码，通过在机器上使用限制的或无线电波频的手持式编码阅读器，就会登记清洗消毒和烘干过程的信息。

人性化解决方案：
WD390独有的modnlar模块设计，提供了人性化的解决方案。应其需要量和生产量的要求，该机型能配置2-4个舱，带有独立的消毒舱和可选配的超声清洗机。
机器的装卸载区域可配备简单的传送器。在处理较为混杂的物品时，可配备全自动环状运输系统和回传系统。
