机载Lidar无人机系统-Dragon50无人直升机

      Lidar是目前全世界最快最精确获取地表模型的技术，搭载于无人机上获取各种地理空间信息，成本低、效率快、精度高、轻巧灵活、运输方便，还能适应应急响应需要，因此无人机Lidar系统应用前景十分广泛，可以应用于电力线路、高速公路、铁路线路，以及石油及天然气管道的设计、建设与维护当中，高效率、高精度、低成本的完成各项选线、设计、巡线和维护工作。另外，对于小范围真实三维模型的建设应用这种技术也达到十分理想的效果，如高尔夫球场、高尚住宅区、风景区等。

    部件组成

1） 激光测量装置。它的数据发射量和功率非常大， 每秒最多可发射12. 5万个激光点， 测量距离为离地面30-2500m。测量到地面的激光点密度最高可达65个/m2， 正常飞行高度情况下(航高800m)，在植被比较茂密的地区也有一定量的激光点射到地面上。可利用专业软件对数据进行处理辨别出地面点或是植被点等。
2） GPS接收机。通过接收卫星的数据，实时精确测定出设备的空间位置，再通过后处理技术与地面基站进行差分计算，精确求得飞行轨迹。
3） 惯性测量装置(IMU)。由装置将接收到的GPS数据， 经过处理， 求得飞行运动的轨迹， 根据轨迹的几何关系及变量参数， 推算出未来的空中位置，从而测算出该测量系统的实时和将来的空间向量。由于在飞行过程中，飞机会受到一些外界因素的影响，此时，实际轨迹由惯导装置测定，通过动力装置调整，使飞行精确按原轨迹运动，所以该系统也称作为惯导系统。
4）数码相机。采用高分辨率数码相机(2200万像素)，在1000m的飞行高度，影像地面分辨可达到250px，可以获得高清晰的影像。通过影像与激光点数据整合处理后，可以得到依比例、带坐标和高程的正射影像图。在不同航高下，可以按需要得到1:250-1:10000不同比例尺的正射影像。
5）其他相关设备。其他相关装备有飞机、计算机、专业数据处理软件等。

     无人直升机机载Lidar系统是综合应用激光测距仪、IMU、GPS的快速测量系统，可以直接联测地面物体各个点的三维坐标；系统集成高分辨率数码相机，用于同时获取目标影像。该系统重量轻、体积小，具有数据密度高、精度高、植被穿透能力强、不受阴影和太阳高度角影响等特点。

      三维激光雷达扫描数据可以应用于；1）森林参数估计；2）道路网络提取；3）高精地形生成；4）房屋模型提取；5）海岸线制图；6）国土资源调查；7）工程建筑测量；8）电力巡线；9）灾害评估等。

     在全国范围内，虽然无人机机载激光雷达在灾害性普查和故障点巡查中运用较多，但将无人机机载雷达技术运用到大面积地理信息测绘生产中、能使其代替直升机完成整线路精细化作业的企业则是凤毛麟角。

     如何选择搭载激光雷达的无人机：

     1多旋翼无人机：载荷一般不到10kg，搭载高精度激光雷达设备困难，滞空时间短无法完成大面积地理信息测绘；

     2固定翼无人机：飞行速度太快，最适合激光雷达工作的速度是20-25公里/小时；

     3无人直升机：激光雷达设备通常价格高达几百万，而且无人机定位精度、系统稳定性能直接关系到后期数据真实度和精度。

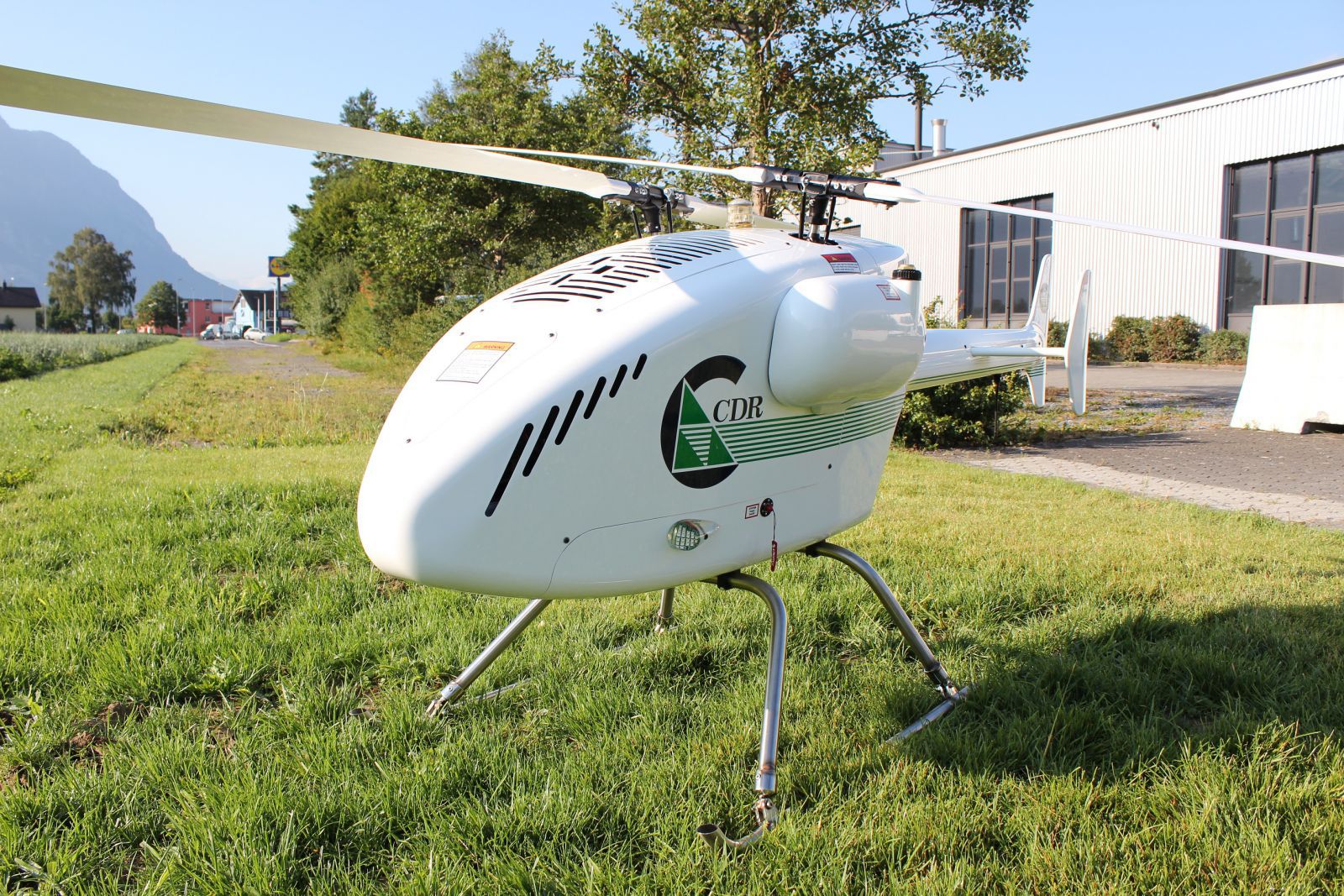

     Dragon50无人直升机是北京七维航测独家代理的瑞士进口高性能无人直升机，此款无人直升机为国际上性能最优秀的一款净载荷能到50kg的无人直升机，只搭载相机设备，飞行时间可以到4-5小时，性能优异、性价比高、稳定性高、操作非常简单2个人就可以完成(大型无人直升机操作人员通常要近十人)，性能优异堪称无人直升机中的奔驰宝马。

     瑞士Dragon50无人直升机成为国内首单无人直升机搭载激光雷达设备，轻松稳定实现电力走廊数字化系统搭建，该系统创造了全球首个轻型机载激光雷达系统、全球无人机激光雷达电力巡线最长里程记录…

     运用范围：电力选线、巡线，数字化电网，高速公路和高铁建设、维护，城市三维建模，环境监测，森林管理，灾害分析和重建。

     运用案例：国家电网、中国南方电网、国家水利局、德国宇航局、某国海事局、某国森林防火机构...

功能特点

a.自动化程度极高，完全一键式自主起降，自主飞行导航；

b.独一无二交叉式双旋翼成熟无人机系统，创造了35kg搭载50kg的记录；

c.飞行时间长，5kg载荷可飞行4-5小时；

d.机体内置载荷接口，可搭载多种任务载荷（摄像机、数码相机、激光雷达、Mini-SAR）。

技术指标

a.最大续航时间：4-5h；

b.最大飞行速度：80km/h；

c.有效任务载荷：37kg+13kg(油料)；

d.机身长度：约2.18m；

e.机身宽度：0.60m；

f.机身高度：0.92m；

g.主旋翼长度：2.82m；

h.自重：38kg；

i.最大起飞重量：88kg；

j.升限：3000m；

k.工作温度：-10℃—+45℃；

l.能够搭载激光雷达、摄像机、数码相机、Mini-SAR等多钟任务载荷。

运用范围：

    遥感测绘测量(电力选线、电力线路勘测设计，城市规划与测量，国土监测，高速公路和高铁建设、维护，城市三维建模)，电力巡线，公安边防巡查，海岸线巡查海事巡航，交通高速公路疏堵，森林防火，油气管道巡线，环境监测...

运用案例：

德国宇航局

某国海事局

某国森林防火林业局

国家电网

中国南方电网

国家水利局

....

如有类似需求，请联系七维航测黄邓军，13811608576，给您推荐最佳解决方案。
