3D光学干涉轮廓仪 干涉仪
3D光学干涉轮廓仪
NanoX-系列
测量精度高 可操作性强 应用领域广
产品概述
NanoX-2000/3000系列 3D光学干涉轮廓仪建立在移相干涉测量（PSI）、白光垂直扫描干涉测量（VSI）和单色光垂直扫描干涉测量（CSI）等技术的基础上，以其纳米级测量准确度和重复性（稳定性）定量地反映出被测件的表面粗糙度、表面轮廓、台阶高度、关键部位的尺寸及其形貌特征等。广泛应用于集成电路制造、MEMS、航空航天、精密加工、表面工程技术、材料、太阳能电池技术等领域。
产品优势
1.美国硅谷研发的核心技术和系统软件
2.关键硬件采用美国、德国、日本等知名品牌
PI纳米移动平台及控制系统
Nikon干涉物镜
NI信号控制板和Labview64 控制软件
TMC光学隔振台
3.测量准确度重复性达到世界先进水平（中国计量科学研究院证书）
3D光学干涉轮廓仪——应用领域

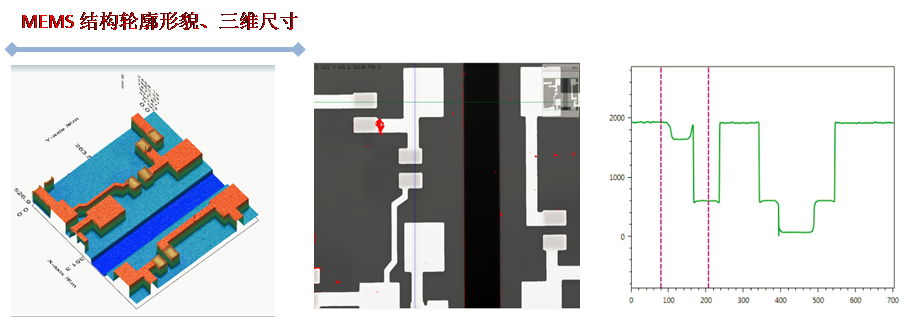

MEMS结构轮廓形貌、三维尺寸

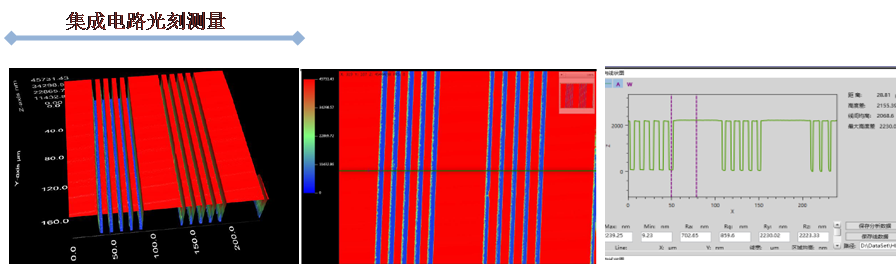

集成电路光刻测量

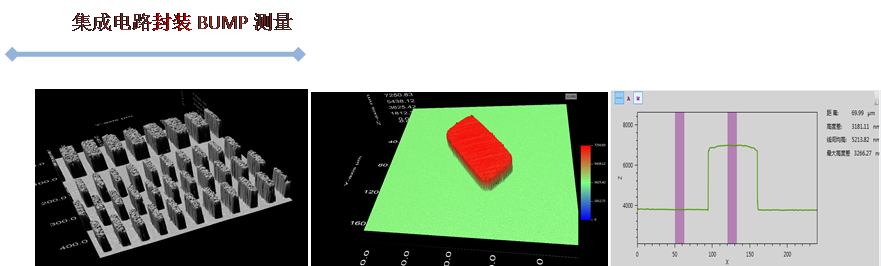

集成电路封装BUMP测量

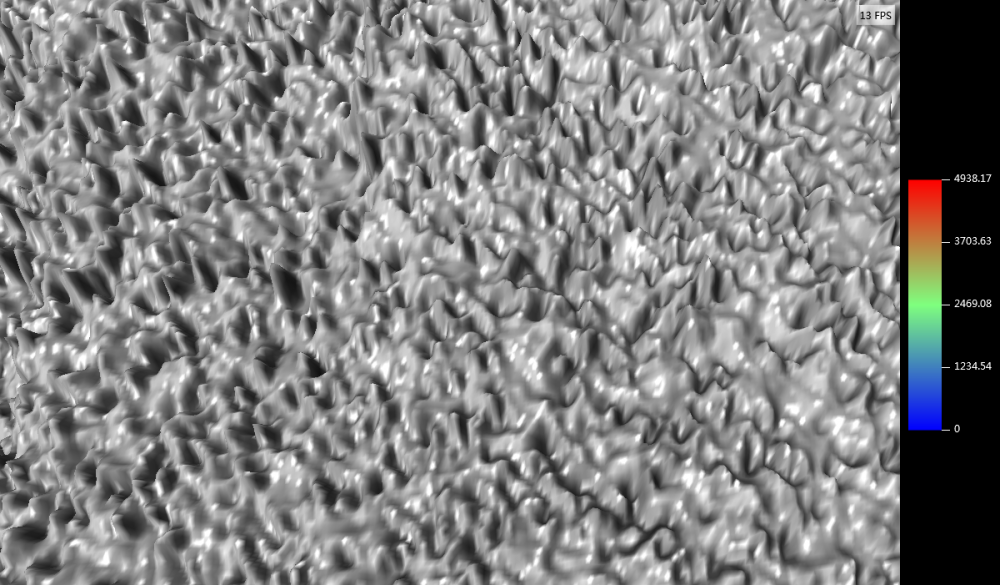

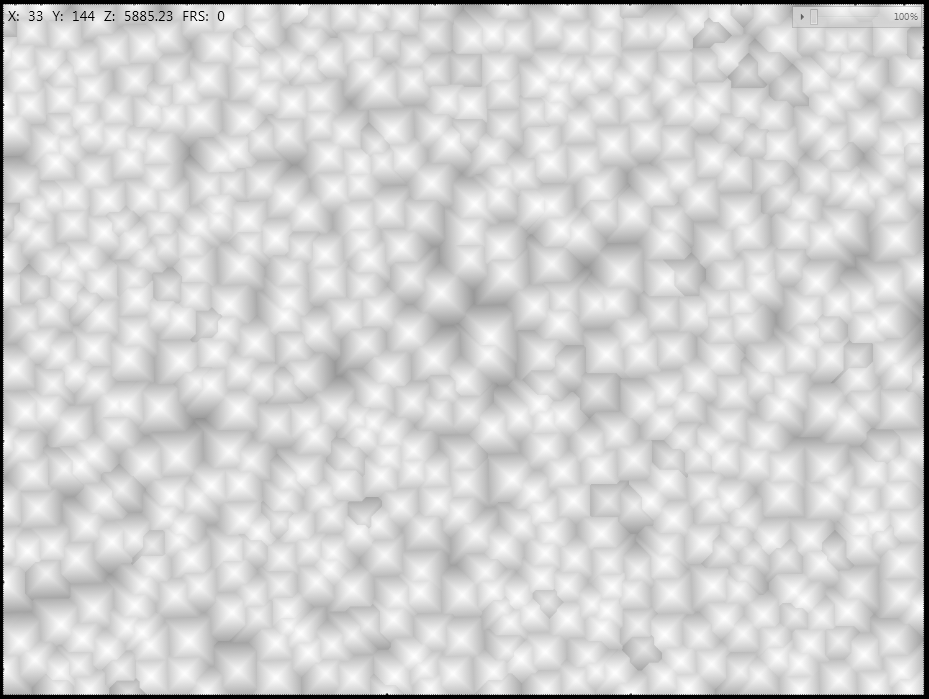

太阳能电池制绒黑硅测量

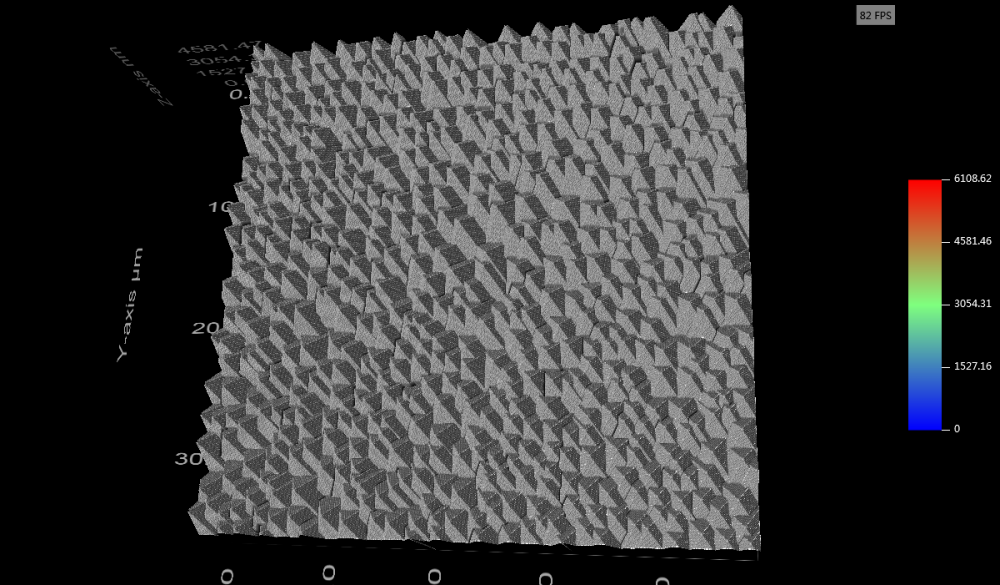

太阳能电池制绒单晶测量

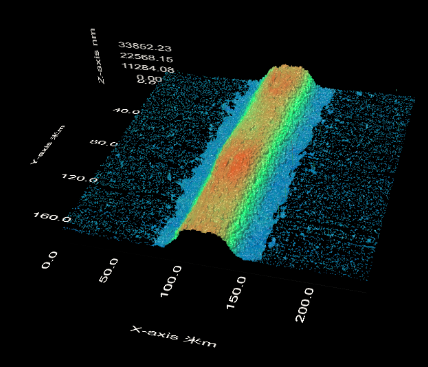

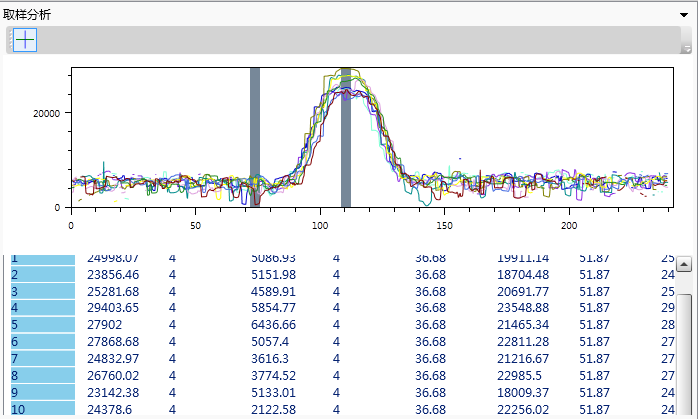

太阳能电池栅线测量

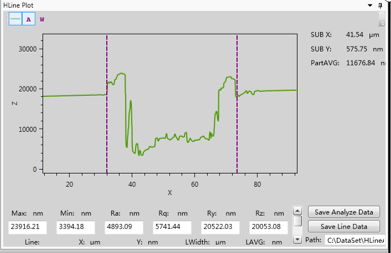

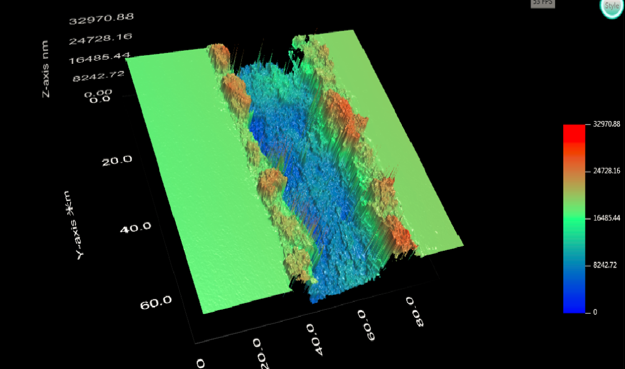

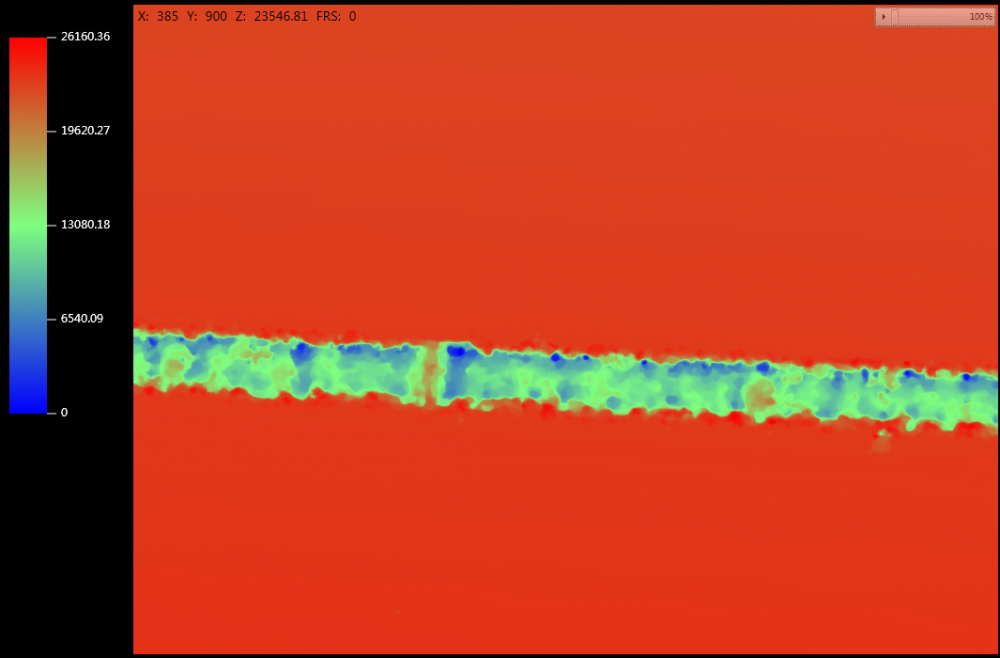

集成电路激光槽测量

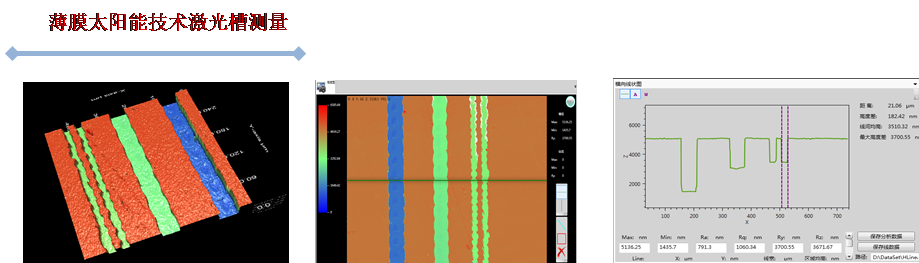

薄膜太阳能技术激光槽测量

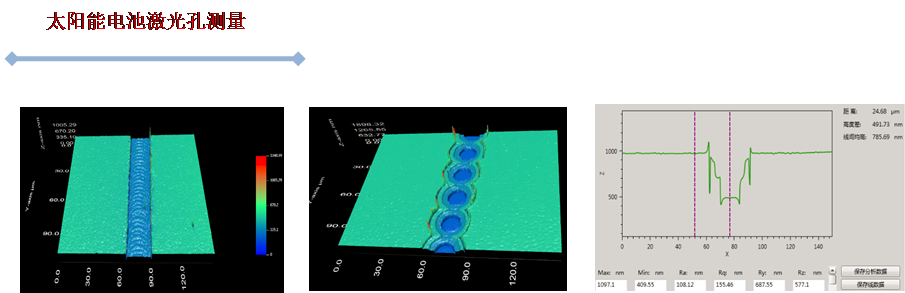

太阳能电池激光孔测量

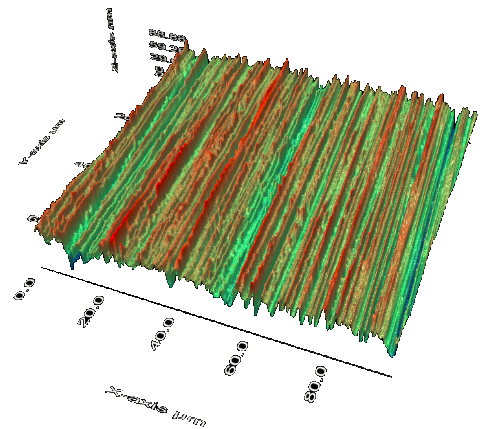

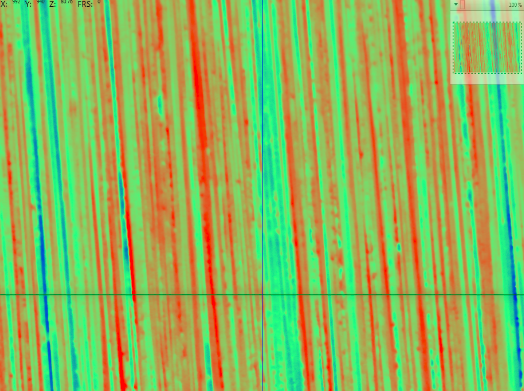

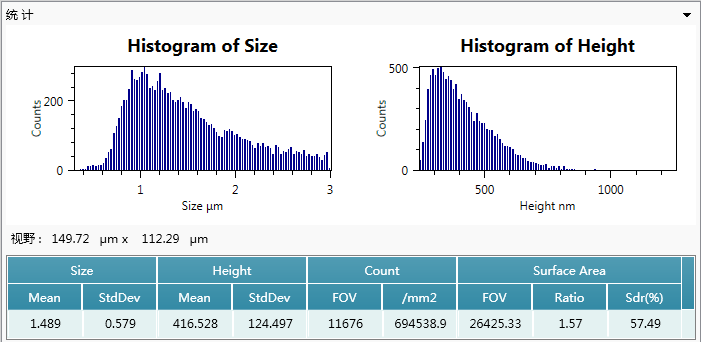

材料表面粗糙度
集成电路晶圆、玻璃、陶瓷、光电材料、柔性材料、
精密机械表面缺陷、表面粗糙度、表面轮廓形貌表征
集成电路晶圆背面减薄粗糙度

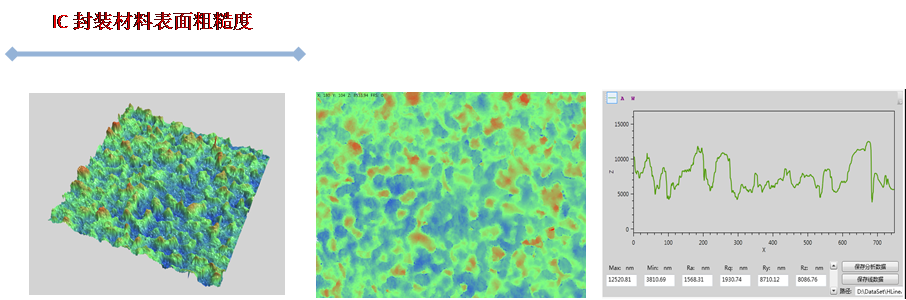

IC封装材料表面粗糙度

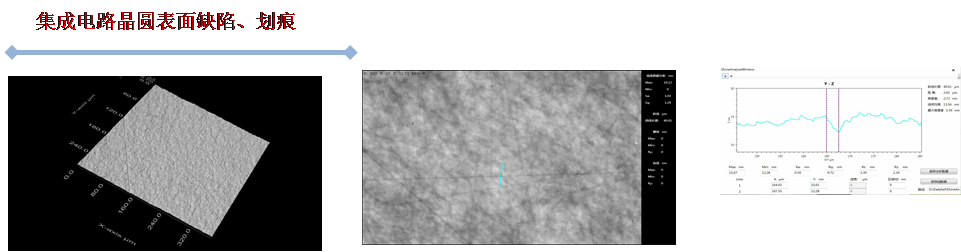

集成电路晶圆表面缺陷、划痕

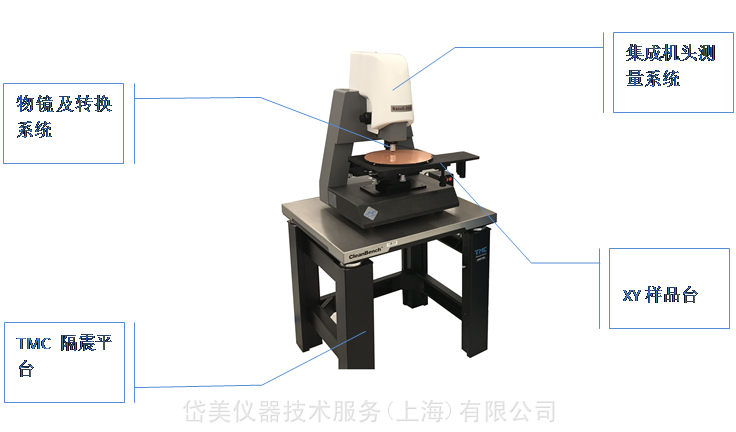

3D光学干涉轮廓仪——NanoX-2000/3000系列
n 测量模式 移相干涉（PSI），白光垂直扫描干涉（VSI），单色光垂直扫描干涉（CSI）
n 样 品 台 150mm/200mm/300mm样品台（可选配）
XY平移：±25mm/150mm/200mm/300mm，倾斜：±5°
可选手动/电动样品台
n CCD相机像素 标配：1280×960
n 视场范围 560×750um（10×物镜）
具体视场范围取决于所配物镜及CCD相机
n 光学系统 同轴照明无限远干涉成像系统
n 光 源 高效LED
n Z方向聚焦 80mm手动聚焦（可选电动聚焦）
n Z方向扫描范围 精密PZT扫描(可选择高精密机械扫描，拓展达10mm )
n 纵向分辨率 ＜0.1nm
n RMS重复性* 0.005nm，1σ
n 台阶测量** 准确度 ≤0.75％；重复性 ≤0.1%，1σ
n 横向分辨率 ≥0.35um（100倍物镜）
n 检测速度 ≤ 35um/sec , 与所选的CCD和扫描模式有关
注脚：性能参数是根据ISO25178-601，25178-604和5463-1，在实验室条件下用标准样品测试
* PSI测量模式，抛光面、境面等光滑表面
** 使用8um/10um可溯源台阶标准块
