基本信息

产品名称：

亚纳米/纳米平移台（压电直推型）

英文名称：

国产/进口：

进口

产地/品牌：

昊量

型号：

纳米平移台

参考报价：

销售商：

上海昊量光电设备有限公司

总点击数：

1920

更新日期：

2025-05-15

产品类别：

其它各类仪器

性能参数

产品负责人：李工(William)
电话：156 1809 2363（微信同号）
邮箱：wentao-li@auniontech.com
数据单下载请点击这里

压电平移台是以压电陶瓷为驱动，以柔性铰链为导向，通过压电陶瓷的形变精确控制平台的移动。该平台可提供X、XY及XYZ等不同维度平台，行程最大可达1500微米。采用硅高精度位移传感器闭环反馈，使平台拥有毫秒级响应速度，亚纳米级的分辨率，并且拥有非常低的底噪。被广泛应用于，超分辨显微、光镊系统、原子力显微镜、显微扫描、光路调整、纳米操控技术、CCD 图像处理、激光干涉、纳米光刻、生物科技、光通信、纳米测量、显微操作、纳米压印等。

昊量光电推出的压电平台按维度可以提供以下产品：

1）单轴压电平台

单轴压电平台是可以在单个维度上提供精确定位的产品，主要包含X压电平台、Z轴压电平台、物镜扫描台、一维快反镜。

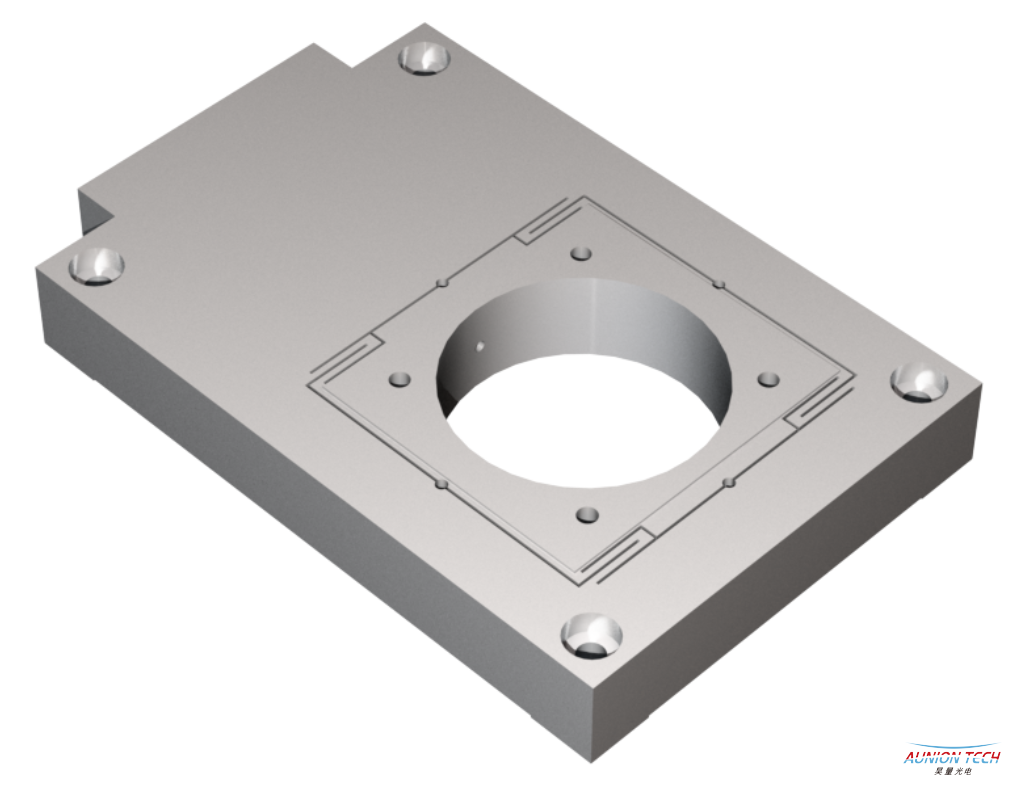

①X轴压电平台

一维平台可提供不同行程、中空/非中空等不同类型的产品

型号	AUHS1	AUHS1H	AUC-X.100	AULF1	AUSLR
产品图片
行程(μm)	10/30/50/70/100	30/50/70/100	100	100/200/300	300/500/8001500
分辨率(nm)	0.01/0.03/0.05/0.07/0.1	0.03/0.05/0.07/0.1	0.1	0.1/0.2/0.3	0.3/0.5/0.8/1.5
重复精度（全行程）nm	0.02/0.06/0.1/0.14/0.2	0.06/0.1/0.14/0.2	0.2	0.2/0.4/0.6	0.6/1/1.6/3
本底噪声nm	0.001/0.003/0.005/0.007/0.01	0.003/0.005/0.007/0.01	0.01	0.01/0.02/0.03	0.03/0.05/0.08/0.15
传感器	硅传感器闭环反馈

②Z轴压电平台

型号	Z-stage	C-Z.100	Z-insert	Z-insert-K-TYPE	Z-insert-INC	LT-Z
产品图片
行程(μm)	5/10/25/50	100	100/200/300/500	100/200/300	100/200/300/500	100/200/300/500
分辨率(nm)	0.005/0.01/0.025/0.05	0.1	0.1/0.2/0.3/0.5	0.1/0.2/0.3	0.1/0.2/0.3/0.5	0.1/0.2/0.3/0.5
重复精度(nm)	0.01/0.02/0.05/0.1	0.2	0.2/0.4/0.6/1.0	0.2/0.4/0.6	0.2/0.4/0.6/1.0	0.2/0.4/0.6/1.0
本底噪声nm	0.0005/0.001/0.0025/0.005	0.01	0.01/0.02/0.03/0.05	0.01/0.02/0.03	0.01/0.02/0.03/0.05	0.01/0.02/0.03/0.05
传感器	硅传感器闭环反馈

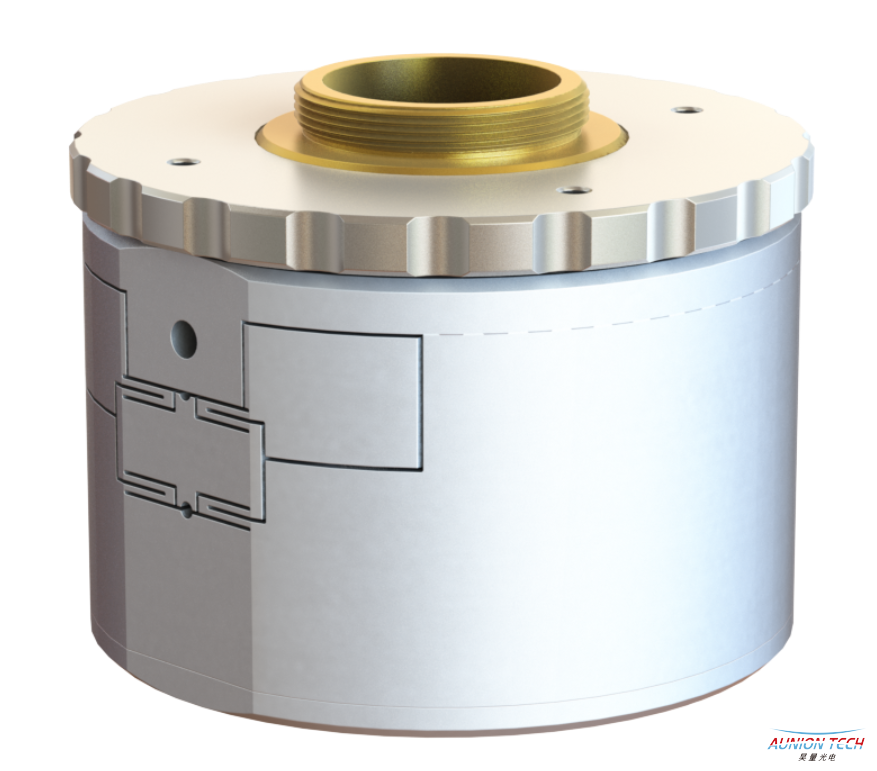

③物镜扫描台

型号	FOCHS.100	FOC
产品图片
行程(μm)	100	100/200/300
分辨率(nm)	0.1	0.1/0.2/0.3
全行程重复精度(nm)	0.2	0.2/0.4/0.6
本底噪声nm	0.01	0.01/0.02/0.03
传感器	硅传感器闭环反馈

④一维快反镜

型号	TT1.5
产品图片
偏转角度(mrad)	5/10
分辨率(μrad)	0.005/0.01
全行程重复精度（μrad）	0.01/0.02
本底噪声（μrad）	0.0005/0.001
传感器	硅传感器闭环反馈

2）两轴压电平台

两轴压电平台可提供两个维度的平移和偏转主要包括XY压电平台和二维快反镜

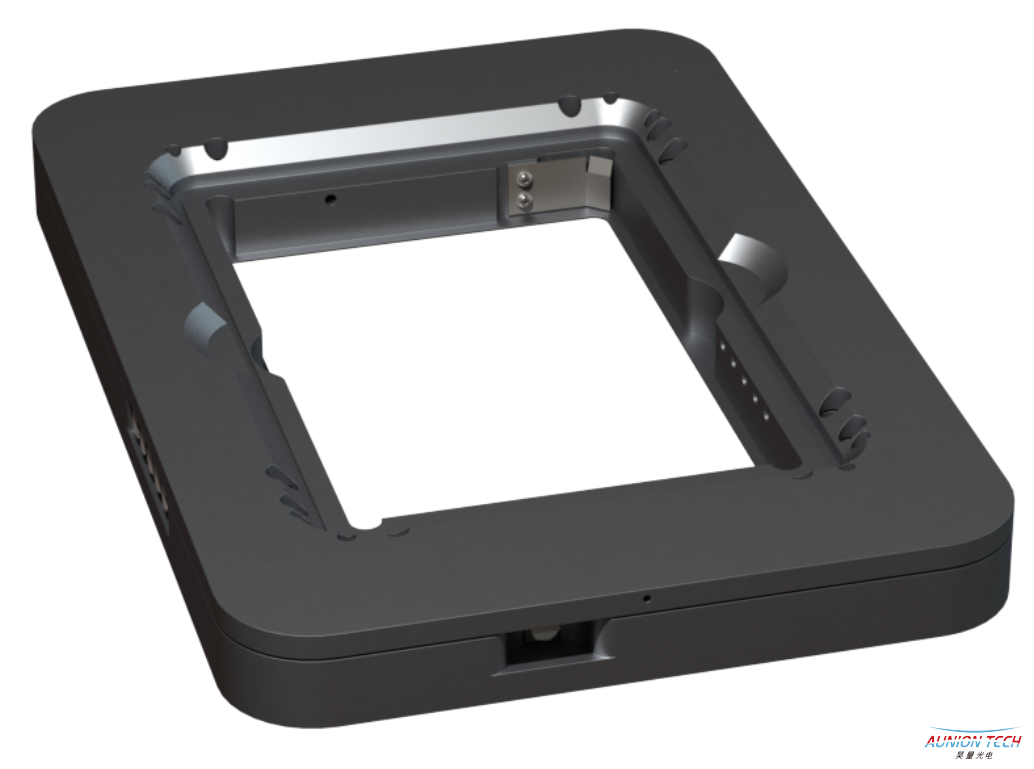

①XY压电平台

型号	LFHS2	LTHS2	C2.100	LFS2	LT2	BIO2	LF2	MWP2.800
产品图片
行程(μm)	30/50/75	30/50/75	100	100	100/200/300	100/200/300	100/200/300	800
分辨率(nm)	0.03/0.05/0.075	0.03/0.05/0.075	0.1	0.1	0.1/0.2/0.3	0.1/0.2/0.3	0.1/0.2/0.3	0.8
重复精度（全行程）nm	0.06/0.1/0.15	0.06/0.1/0.15	0.2	0.2	0.2/0.4/0.6	0.2/0.4/0.6	0.2/0.4/0.6	1.6
本底噪声nm	0.003/0.005/0.0075	0.003/0.005/0.0075	0.01	0.01	0.01/0.02/0.03	0.01/0.02/0.03	0.01/0.02/0.03	0.08
传感器	硅传感器闭环反馈

②二维快反镜

型号	TT2.5
产品图片
偏转角度(mrad)	5/10
分辨率(μrad)	0.005/0.01
全行程重复精度（μrad）	0.01/0.02
本底噪声（μrad）	0.0005/0.001
传感器	硅传感器闭环反馈

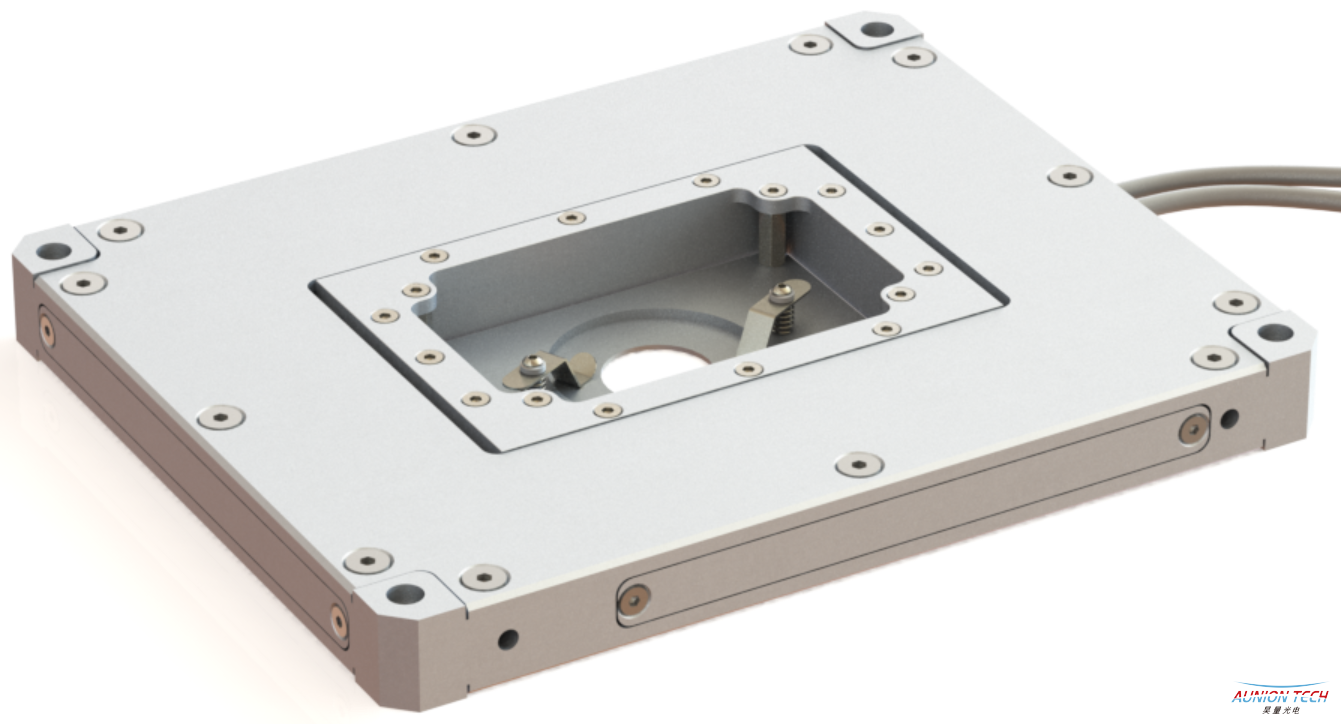

3）三轴压电平台

产品图片	描述	行程

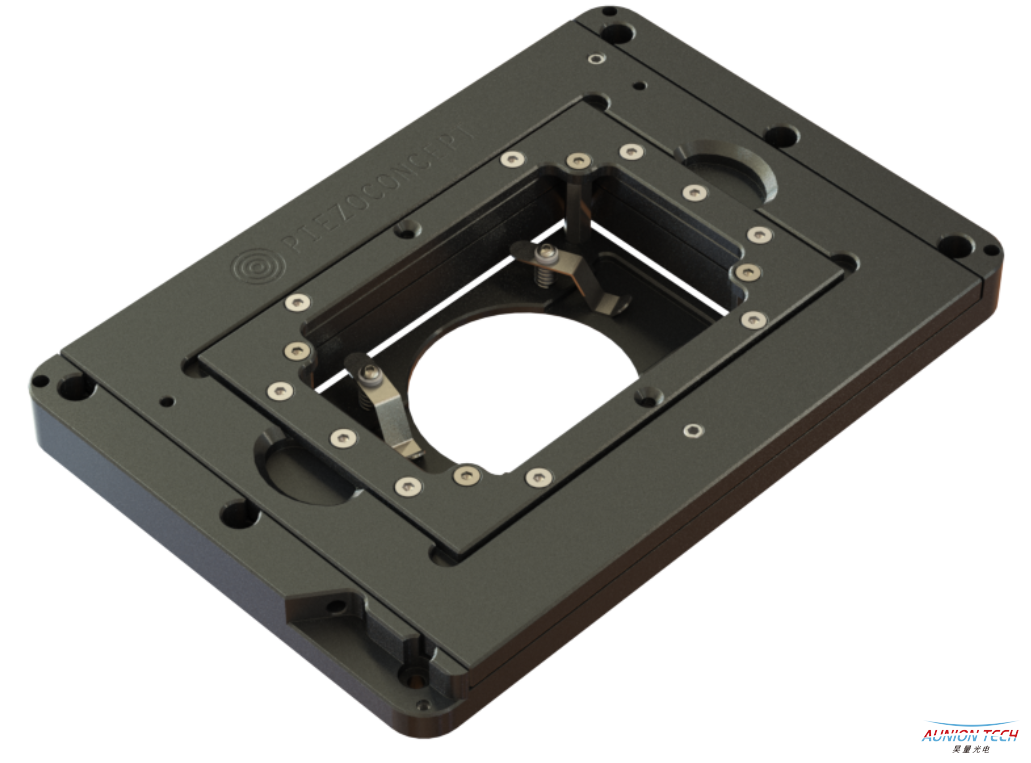

	LT3是一款三维平台，可提供100,200或300微米的行程。平台使用硅传感器厚度只有20mm，该平台很容易集成到倒置显微镜中	X-Y-Z 100μm 200μm 300μm

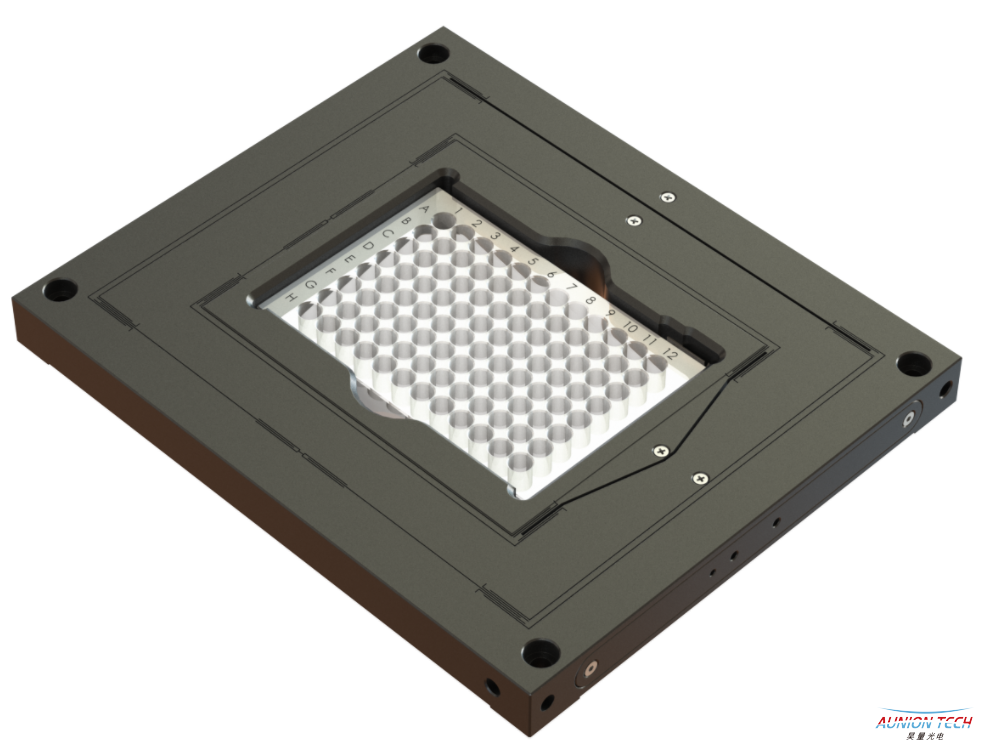

	BIO3是一款超低剖面的三维定位平台可集成在任何倒置显微镜中。载玻片可以放置在其矩形孔中	X-Y-Z 100μm 200μm 300μm

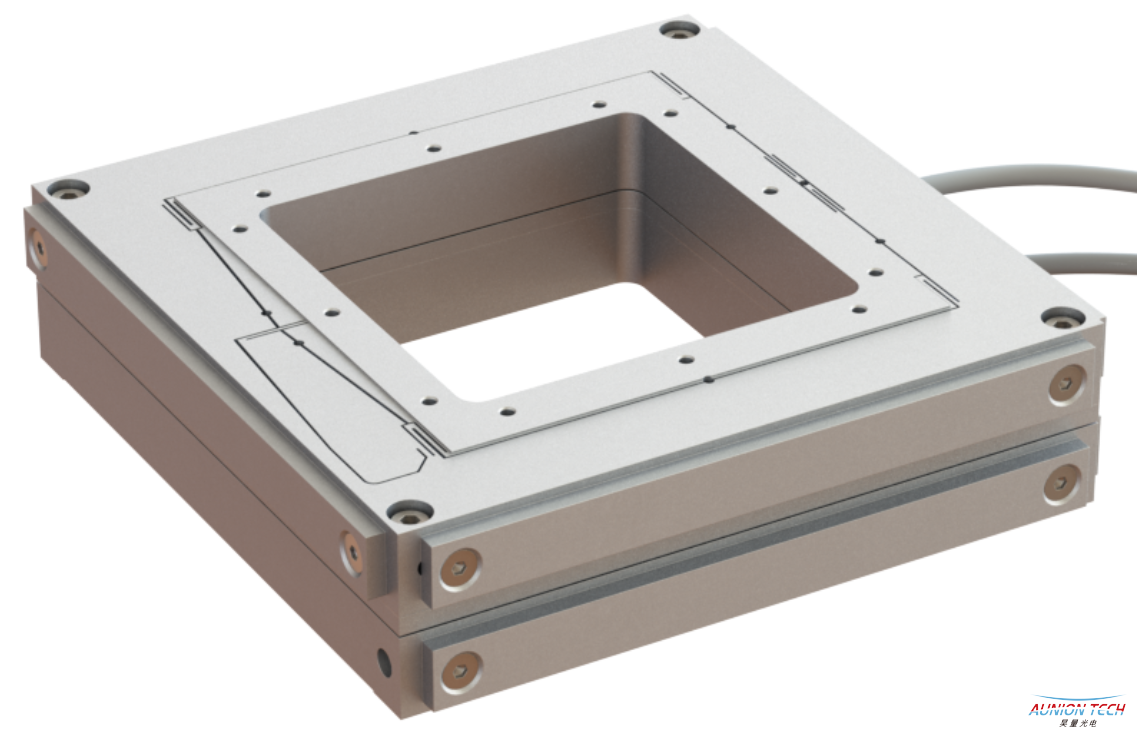

	LF3是紧凑型3轴压电平台，具有66mm方孔，X轴和Y轴行程范围为100μm，200μm或300μm，Z轴行程为50μm。建议要求小尺寸和通光孔时使用。	X-Y： 100μm 200μm 300μm Z： 50μm

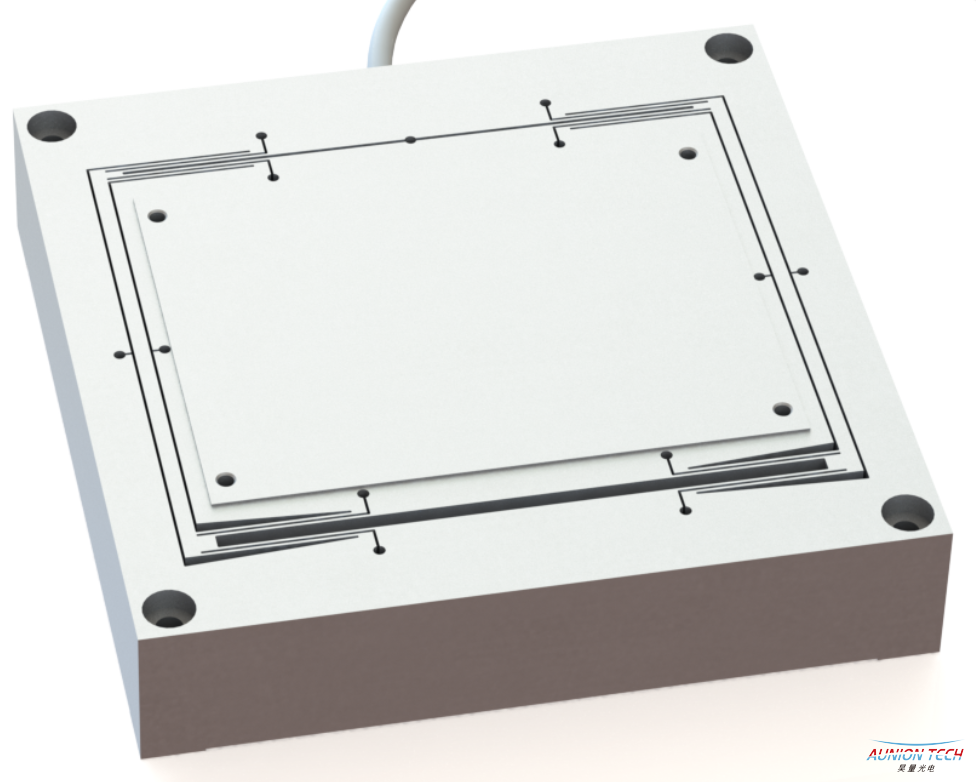

	LFS3是一款3轴纳米定位平台，X，Y行程为100μm，Z行程20μm，通光孔径40 x 40 mm。	X-Y： 100μm Z： 20μm

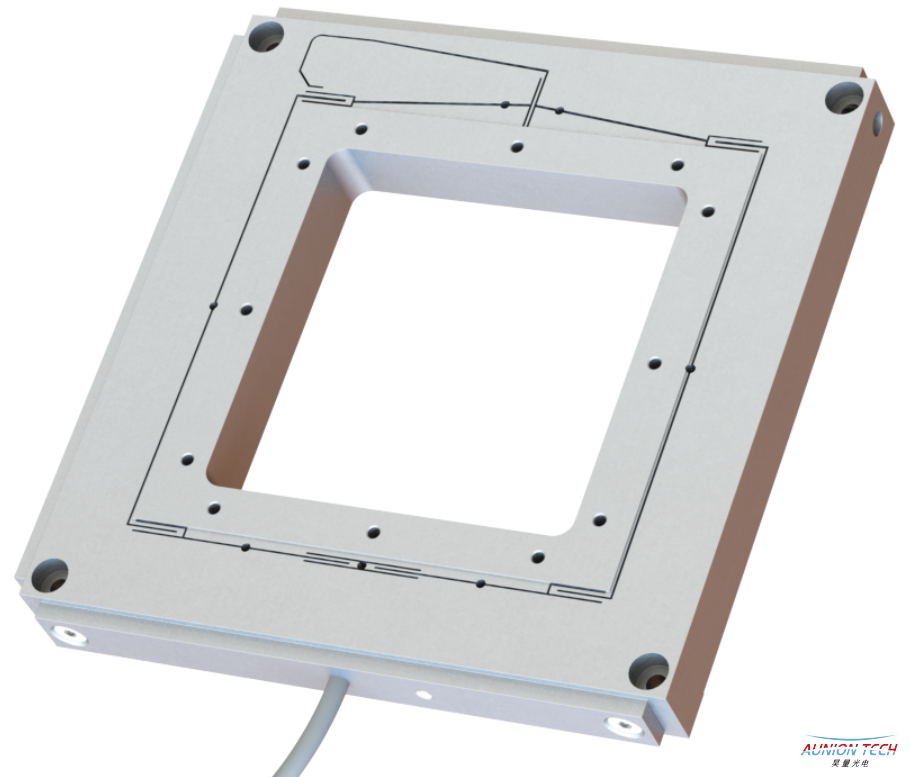

	LFHS3是一款高速三轴纳米定位台，谐振频率高于2k，通光孔径达66x66mm，可实现高速扫描，阶跃时间可达2ms	X-Y： 75μm Z： 50μm

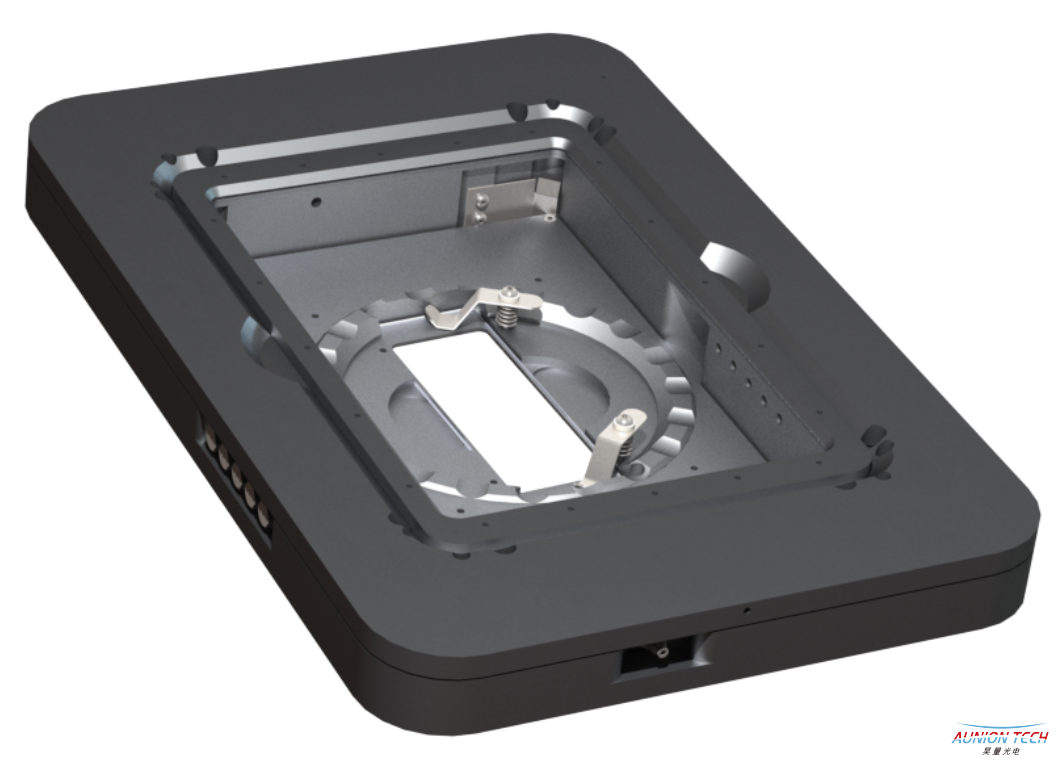

	LTTHS3是一款超薄高速三维定位平台，可配合任何倒置显微镜使用，可实现高速扫描	X-Y： 75μm Z： 50μm

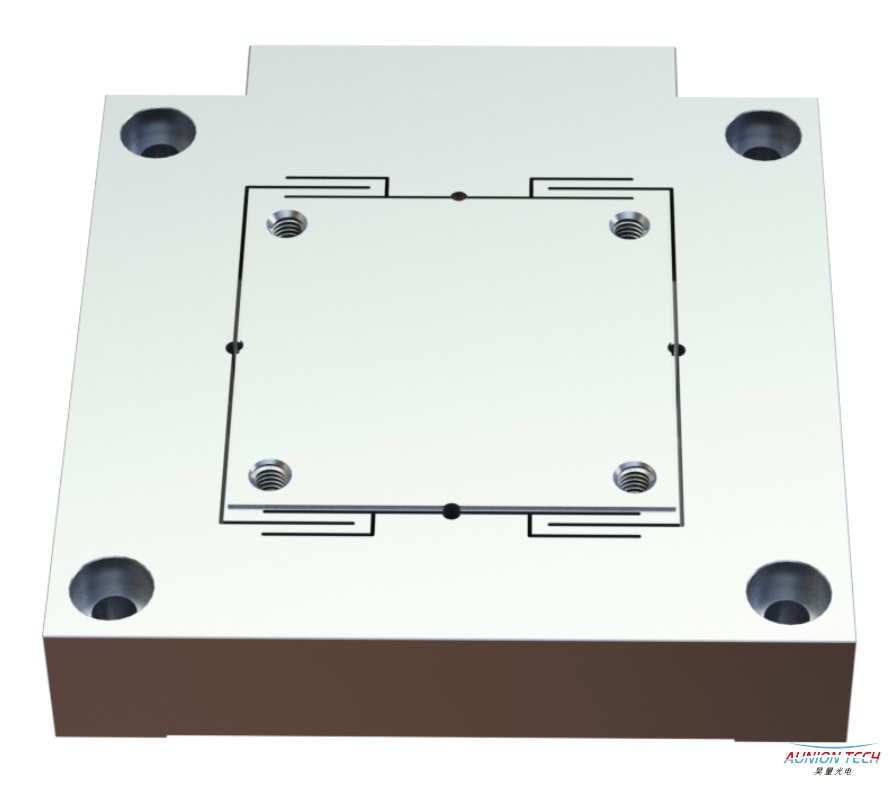

	C3.100是一款紧凑型平台，是光纤对准、双光子聚合、激光直写等应用的理想产品	X-Y-Z 100μm

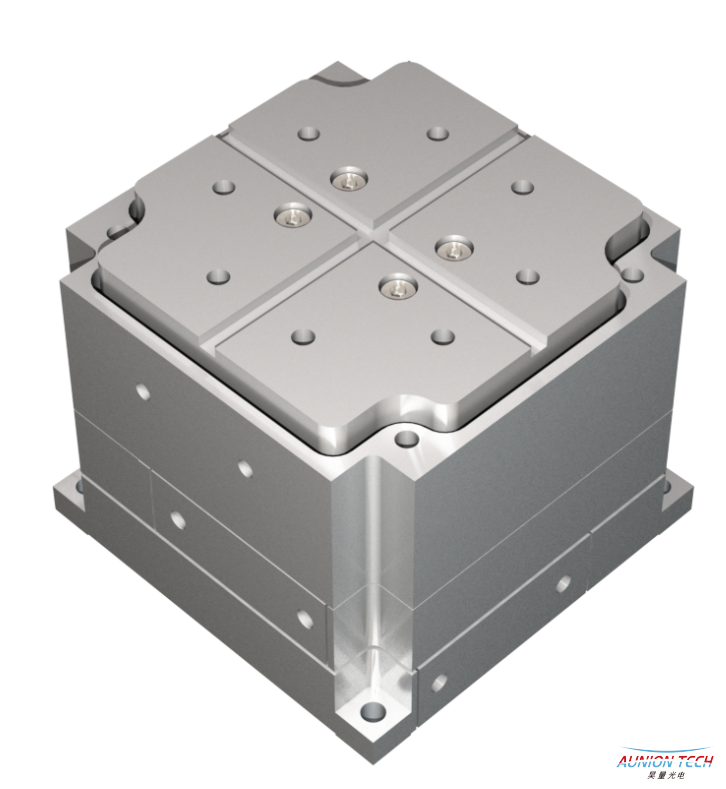

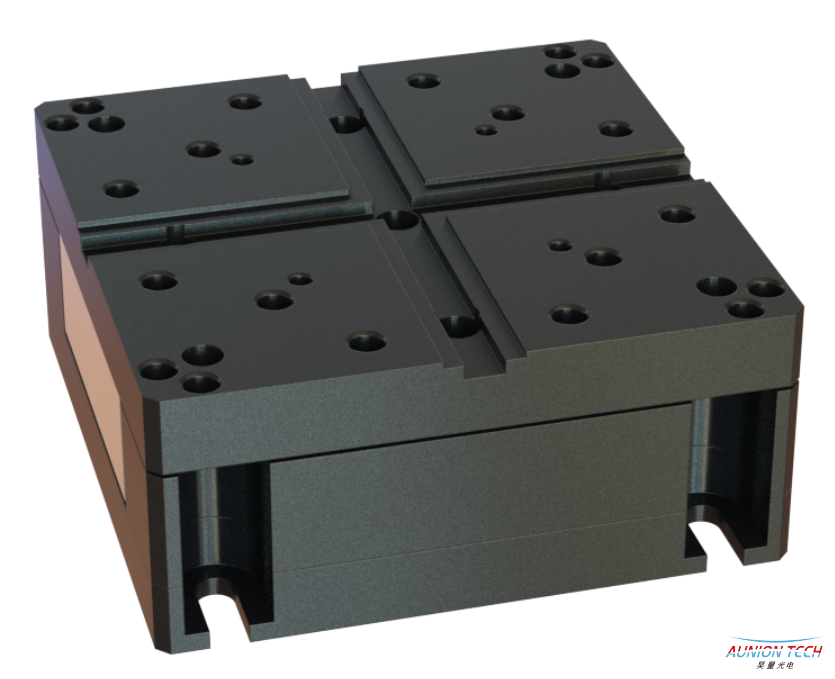

	CUBE3是一款3轴紧凑型纳米定位平台，可沿X，Y和Z提供100或200μm的运动。其紧凑的设计使其成为光纤对准，双光子聚合，激光写入等应用的的理想工具	X-Y-Z 100μm 200μm
	SPM3平台是一个3轴超高速纳米定位平台，沿X和Y提供75μm的行程，两个轴上的共振频率高于2kHz。 SPM3平台的Z轴具有高达50μm的行程范围，谐振频率高达12.5kHz，当与高功率控制器一起使用时，SPM3.5的Z轴的阶跃响应时间可以小于毫秒。因此，SPM平台专为要求苛刻的计量应用而设计，例如原子力显微镜。	X-Y： 75μm Z： 5μm 10μm 25μm 50μm
	SPM3LR压电平台是3维定位平台，X轴和Y轴的位移为 100μm，200μm或300μm。 Z轴部分的行程最高可达50μm并具有高达12.5kHz的谐振频率。 SPM3LR.xxx.05的Z轴的阶跃响应时间可以小于毫秒。因此，SPM3LR载物台设计用于要求苛刻的计量应用，例如原子力显微镜。	X-Y： 100μm 200μm 300μm Z： 5μm 10μm 25μm 50μm

主要特点

主要应用

高分辨率（0.01nm）
大行程1500μm
高速度，谐振频率可达7000Hz
采用硅传感技术

超低底噪
柔性铰链导向

纳米刻蚀

超分辨显微镜

原子力显微镜
干涉测量
高速聚焦
自适应光学
超分辨显微镜
粒子追踪
