激光前散射抽取式粉尘仪

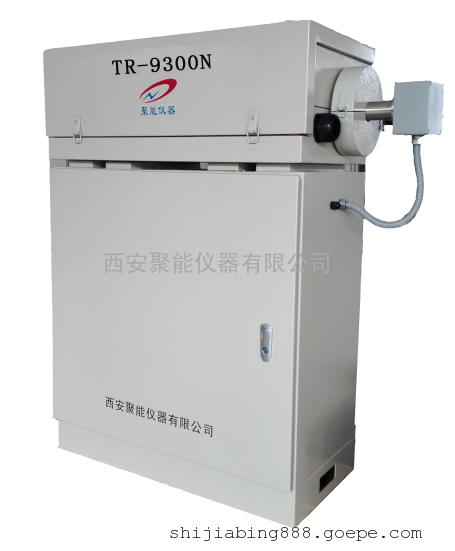

聚能超低烟气排放抽取式粉尘仪
（师工：18392567405）
西安聚能仪器有限公司生产的TR-9300型CEMS含二氧化硫、氮氧化物、粉尘、温压流、氧气、湿度八组分在线连续监测系统获得国家环保部颁发的“中国环境保护产品认证证书”证书编号：CCAEPI-EP-2017-082。并通过“国家环保部环境保护部环境检测仪器质量监督检验中心检测报告”质{认}字 No。2017-024号。
本技术规范书适用于锅炉烟气连续排放监测即烟气在线监测系统（Continuous Emissions Monitoring System，简称CEMS）包括CEMS的本体及其驱动装置、辅助设备系统的功能设计、结构、性能、安装和试验等方面的技术要求。我公司提供的设备是全新的和的，并经过运行实践已证明是完全成熟可靠的产品。
我公司提供的所有分析仪及附件和附属设备的制造质量、供货、技术规格，文件的图纸资料、技术服务、工程服务、包装运输、开箱检验、安装指导、现场调试、设备调试运行等各个环节负有完全责任。
我们提交的技术文件遵守本项目的标准、规定和本询购文件的要求，并保证供货商及相关的文件也遵守本项目的标准、规定和本询购文件的要求。
西安聚能仪器公司生产的TR-9300烟气排放连续监测系统（CEMS）是采用技术和进口元器件设计的连续监测系统。主要监测污染物颗粒物、二氧化硫（SO2）、氮氧化物（NOx）等，主要监测烟气参数有 温度、压力、流速、含氧量等烟气参数。单套监测系统采用监测平台探头+预处理+工控机+液晶显示器+数采仪的架构模式完成对监测数据的接收、存储、显示、传输的功能要求。
量程范围：0～10mg/m3（抽取式超低排放专用粉尘仪）
线性度：±2%FS
零点漂移：＜±2%FS/周
量程漂移：＜±2%FS/周
精度：＜±2%FS
响应时间：5S
安装方式：旁路抽取式
监测原理：激光散射法
*小检测下限：0.1mg/m3
环境温度：-20～60℃
采用空气：0.4～0.6Mpa
输出信号：4～20mA
TL-PMM180 基于前向光散射原理，采用专利的抽取加热回送方式，附选等动跟踪模块，采用自适应分档方法，可以用于广泛范围的颗粒物浓度测量，特别适应于超低量程、测量目标高湿度结露条件下的连续测量。可广泛地应用于烟气排放、过程控制、卫生、安全、科研研究等两相流颗粒相连续测量的场所。
- 专利特有的基于烟尘粒子的前向散射原理具有极其高的灵敏度及分辨力，可在线连续测量超低浓度的烟尘粒子排放；
- 专利特有的抽取加热回送方式，可以用于被测气体含有极高水雾的场合；
- 附选等动采样模块，可进行等速跟踪抽样检测；
- 自适应动分档的方法，可以测量极低浓度的烟尘粒子，也可以测量很高浓度的烟尘，具有极其宽的动态范围；
- 专利特有的自动零点及自动跨度校准；
TL-PMM180 由四大部分组成，即采样及回送单元、等速跟踪及控制单元（辅选）、加热及温度控制单元、测量及信号处理单元。采样及回送单元主要完成被测气体采样、被测气体回送过程；等速跟踪及控制单元由一个一体化的皮托管、一个孔板流量传感器及相应的压差传感器及处理电路组成，通过一体化的皮托管测量被测粒子两相流的流速、通过孔板测量采样气体的流速、通过压缩空气控制气泵的抽力改变采样的流量从而达到跟踪采样两相流流速的目的；测量及信号处理单元由激光器、测量腔体、光电转换器、反吹及气幕装置、校准装置组成，通过测量粒子的前向散射光，将粒子的浓度转化成电信号，再经过调理转换后输出。
激光器发出的激光经过准直后由一个分光装置分出微量参考光，主光束穿过测量室与烟尘粒子相遇后产生前向散射光，散射光由透镜接收再通过信号光纤转变成与烟尘粒子浓度成正比的烟尘信号输出得到烟尘粒子的浓度值。测量状态参考光被斩光电磁铁遮挡，在零点校准状态干净的反吹空气由反吹口进入测量室，参考光依然被斩光电磁铁遮挡，气室中没有烟尘粒子，透镜接收的极少量背景光通过调零被自动冲销掉，实现仪器的自动校零。在满点校准状态反吹气充入气室，斩光电磁铁吸合后参考光经过光纤被引入到透镜作为满量程的校准信号。
下图为流路及控制原理图。烟气通过取样管加热后进入加热测量气室，由射流泵产生抽吸力将烟气回送到取样点；采样量通过流量控制阀调节压缩空气的气量实现；通过皮托管由动压测量单元将动压转换成流速信号，通过取压管将变径管的压差送到流量测量单元转换成采样流量信号和采样流速，根据皮托管所测流速与采样流速的差控制压缩气的流量，实现对采样流速的控制，达到采样流速跟踪烟气流速的目的。
-
