OE3001 光学斩波器是一款精密的光学设备，采用了高精度锁相环准确跟踪外部触发信号，另外采用了 PID 控制精准地驱动电机并提供稳定的参考输出信号。 OE3001 由主机箱、斩波机械和连接线三大部分组成。其中，主机箱是电子控制系统。斩波机械包含了斩波座和斩波叶片等部分，实现斩波动作。主机箱通过连接线控制电机和读取电机转速。

         OE3001通过一个 320*240 像素的2.4寸液晶显示器来控制和设置斩波器的功能，配合前面板的控制旋钮（右侧旋钮），通过旋转和按下操作即可实现全部功能。OE3001 可以通过使用不同的叶片来改变斩波频率的范围。本产品的标准配置是10槽叶片，对应的参考输出信号范围是 20 Hz~1000 Hz。其它适用的叶片包括2 槽、10 槽、15 槽、30 槽、60 槽、100 槽以及5/7 槽（用户可根据需要购买所需的叶片）。

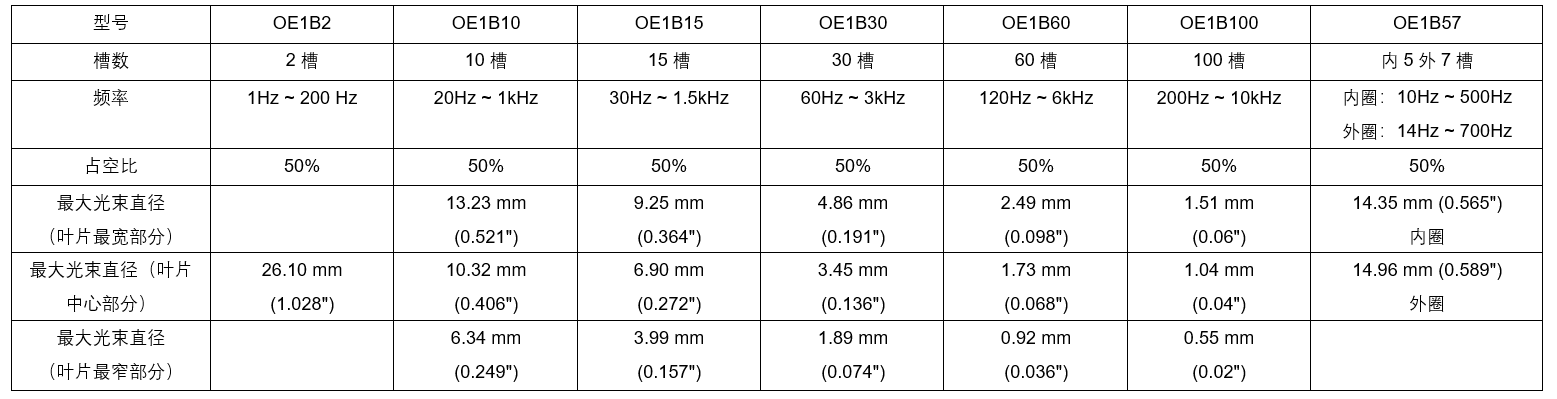

斩波频率

OE1B2（2 槽）                    1~200 Hz
OE1B10（10 槽）                20~1 kHz
OE1B15（15 槽）                30~1.5 kHz
OE1B30（30 槽）                60~3 kHz
OE1B60（60 槽）                120~6 kHz
OE1B100（100 槽）            200~10 kHz
OE1B57（内5 槽，外7 槽）  内部： 10~500 Hz
                                             外部： 14~700 Hz

输入/输出参数

输入兼容性                  TTL/CMOS
输入电压范围                0~5 V
输入高电平                  >3.6 V
输入低电平                  <0.4 V
输出兼容性                  TTL/CMOS
输出电压范围                0~5 V
最小负载阻抗                500 Ω

通信

通信端口                    USB2.0
协议                        USB（RS232 协议）
波特率                      115200
数据位                      8
停止位                      1
校验位                      无
握手信号                    无

叶片槽角度

OE1B2                       90°
OE1B6                       30°
OE1B10                     18°
OE1B15                     12°
OE1B30                      6°
OE1B60                      3°
OE1B100                    1.8°
OE1B57                      内部36°，外部25.7°

机箱参数

尺寸（长*宽*高）       206 mm*150 mm*70 mm
输入输出连接器          BNC
菜单控制                    光电编码器（控制旋钮）
工作温度                    10-40℃
显示方式                    320*240，2.4寸液晶显示
频率分辨率                 0.01 Hz

电源

类型                        线性
输入电压                 100~240 VAC
电源频率                 50/60 Hz
输入功率                 30 W MAX
保险丝额定值           750 mA
保险丝尺寸               5*20 mm
