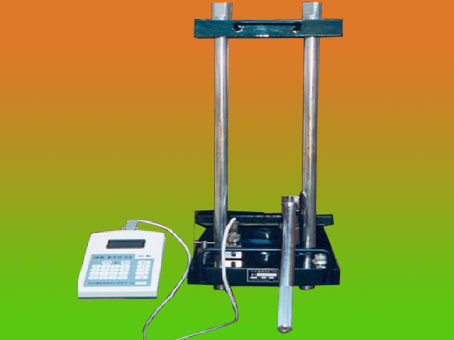

SL-80T数显原位砌体压力机（轴压仪）

SL-80T数显原位砌体压力机（轴压仪）

一、概述

SL-80T数显原位砌体压力机（轴压仪）是根据建设部于2000年7月6号颁布的国家标准GB/T50315-2000《砌体工程现场检测技术标准》制作而成的一种新式砂浆原位现场检测仪器，它具有精度高、误差小、测量准确等特点，是目前较为常用的一种砂浆检测仪器。适用于推定240mm厚普通砖砌体的抗压强度,是现场检测砖砌体抗压强度综合评定的首选设备。特点:吨位大、行程高、不漏油、使用方便并有数字显示表、示值精确、保留峰值。

二、主要参数

三、结构组成

1、扁式千斤顶  2、四根强力拉杆 3、上压板  4、下压板  5、球头垫 6、手泵压力杆 7、数显表或防震压力表 8、回位压兰等

四、原位压力机测定方法

1、先在墙体上开凿两条水平槽孔

①上水平槽尺寸应为240mm×250mm×70mm(深×宽×高)

②下水平槽尺寸为240mm×250mm×140m(深×宽×高)，(下槽的高度视压力机型号不同而调整)

③上下水平槽孔对齐，两槽间相隔7皮砖，净距约430mm④槽间砌体的承压面修平整

2、安放原位压力机

①在上槽下表面和扁式千斤顶的顶面，均匀铺设厚10mm湿细砂垫层或石膏等其他材料，便于均匀受力

②将反力板置于上槽孔及扁式千斤顶置于下槽孔，并使两个承压板上下对齐后，拧紧螺母并调整其平行度

3、试加荷载

检查测试系统是否灵敏以及上下压板和砌体受压面接触是否均匀密实，待正常后卸荷即开始测试。

4、正式测试

分级加荷，每级荷载约为预估破坏荷载的10%，加至预估破坏荷载的80%，连续加荷直至槽间砌体破坏(当槽间砌体裂缝急剧扩展而压力表指针明显回退时，即为槽间砌体的破坏荷载)。

5、将破坏荷载换算成槽间砌体的抗压强度和标准砌体抗压强度，再与设计值对比，从而判明现有砌体的真实强度。

6、数据分析

五、维护与保养

1、试验完毕后，应对设备用棉纱进行全面擦拭干净以备下次再用。

2、对各零部件，轻拿轻放，严禁碰撞或用锤子敲打，以免损坏零部件，一定要按操作规程操作。

3、不得随便对该机加圈加垫

4、使用前首先对该机各部件进行全面检查，油箱是否有油，各密封件是否拧紧，以防泄油。
