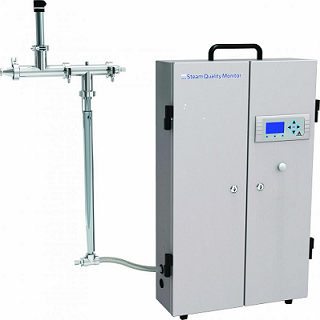

Steam QM-3纯蒸汽品质在线监测

    灭菌工艺和灭菌效果，灭菌器及其相关设备性能和寿命在很大程度上受到供应给灭菌器的蒸汽品质的影响。 灭菌工艺的效果无法在无菌产品使用前通过检查或测试进行追溯性验证。 因此，必须对灭菌过程进行验证，对工艺性能进行例行监控，并对设备进行维护。
目前，大部分蒸汽品质检测工作仍为手动方式，不仅耗时而且存在安全隐患，测量精度也难以保证。Steam QM-3* 提供一套智能解决方案，方便制药厂、医院和其他关注蒸汽品质的医疗保健机构对用于灭菌的蒸汽品质方便、高效地进行检测。
Steam QM-3 是一套自动蒸汽品质监测装置，可测定并传输蒸汽干度、过热度和蒸汽中不凝性气体含量等数据。

    EN285
    欧盟E285标准规定了大型蒸汽灭菌器的要求和相关测试，主要适用于制药，生物制品工程和医院的医疗器械及其附件的灭菌。
1.灭菌器的设计运行要求使用饱和蒸汽且每100毫升凝结水中的不凝性气体不超过 3.5毫升。
2. 灭菌器的设计运行要求使用干度不小于0.95的饱和蒸汽，蒸汽干度表示每千克湿 饱和蒸汽中含有的干饱和蒸汽的质量百分数。
3.在大气压力下测定的蒸汽最大过热度不得超过25℃。
    产品Steam QM®-3蒸汽品质量监测仪按照欧盟相关标准进行校准检验，它是EN285标准规定的精确测量程序的替代性自动测试手段。这一测试手段通过监测蒸汽中的不凝性气含量确保不凝性气体的含量不会影响灭菌器负载中的任何部分达到灭菌条件；通过监测蒸汽干度避免悬浮的过量水分导致潮湿负载或者由于干度过高而在膨胀至灭菌室时造成过热。
EN285要求：对金属负载杀菌的蒸汽干度>0.95，非金属负载的杀菌蒸汽干度>0.9；在大气压力下测定的蒸汽最大过热度为 25°C (77°F)；不凝性气体含量最高不超过蒸汽凝结水量的3.5%。Steam QM-3 按照欧盟相关标准进行校准检验，它是 EN285标准第22.1.1条、第22.2.1 条和第22.3.1 条规定的精确测量程序的替代性自动测试手段。这种自动蒸汽品质测试方式分别对蒸汽中的不凝性气体含量和含湿量进行精确测量，并通过计算确定蒸汽过热度。

    产品特性
1.“即插即用”式简易安装
2.同步监测蒸汽干度、过热度和不凝性气体含量
3.传统的手动测量蒸汽品质的安全替代方案
4.与手动方式相比，精确度更高，符合欧盟标准
5.使用 RS485 接口进行数据记录，并可通过 Modbus 对测量结果进行远程监测。

   Steam QM-3测量范围
不凝结性气体：0～15%
过热度：0～50℃（0～122℉）
蒸汽干度：85～100%

    应用领域
    典型行业：制药和生物制品行业、医院。
    具体应用领域包括但不限于：洁净蒸汽发生器、高压灭菌器、工艺容器、换热器、加热或干燥系统、灭菌/净化装置，以及冻干机和带有在线灭菌 (SIP) 系统的无菌灌装设备。

    常规手动方式与Steam QM的比较
    由于效率低下、测量数据可靠性和精确度不高以及潜在的不安全操作流程，手动进行蒸汽品质测试不能达到最佳作业规范。通过进行精准的趋势分析，Steam QM®-3 带来了有效监测汽水混合物剧烈相变的新机会。为保证蒸汽系统中的蒸汽品质的一致性，Steam QM®-3 采用便携式设计，可方便地在蒸汽管线上的多个位置进行移装。用户将能够对蒸汽消耗量进行更加精确的控制，并通过提高效率、可靠性和安全性而获得宝贵的投资回报。

    安装验证/运行验证

    可提供符合政府和国际标准的安装验证/运行验证 (IQ/OQ) 程序，开具证明文件证明您的设备按照制造商的技术规范安装和运行。

    Steam QM-3技术参数
    蒸汽工作压力范围：0-60 psig (0-4 bar)
    电压110：110/230 VAC

    Steam QM-3 机组包括：
    保温层 • 墙面安装架 • 其他附件
    可选功能：数据记录器
