一、产品介绍
沃姆韦尔CB-FGMS-20X型烟气在线烟气分析仪是采用世界先进在线分析技术，并结合我国环保监测现状及我公司在环境监测领域多年积累的丰富经验，精心打造的高端环境监测仪器。该系统能够对固定式烟气污染源所排放的氮氧化物（NOX)浓度、氧(O2)含量、排烟温度等参数进行连续的自动监测，使用户能够随时掌握锅炉和脱硝设备的运行状况，及时采取对策降低污染物的排放，减少排污费。本系统还将监测数据保存一年备查，也可以通过扩展通讯模块联网传递至上级主管部门和当地环保部门，实现科学的环境管理。

二、应用领域
CB-FGMS-20X型烟气在线监测系统主要用于：火力发电厂、各种工业锅炉和窑炉、民用采暖锅炉、钢铁企业、化学工业、水泥工业和石油工业。

三、主要特点及优势
1)直接测量烟气，无须抽取样气和前处理。
2)将氮氧化物与含氧量合为一体，同时测出排放浓度。
3)采用独特的多重防污染技术，使系统能够在恶劣的环境中长期工作。
4)高品质电子器件和特殊的制造工艺，保证了系统的可靠性和稳定性。
5)具备扩展接口，通过网络（有线或无线）或电话线可以联网，具有远程监控、远程数据传送和远程诊断功能。
6)具有故障自动提示和报警功能。
7)数据导出功能可把存盘记录的数据拷贝到U盘，在电脑设备上打开查阅。
8)无任何运行费用，没有易损件和消耗品。
9)系统操作使用和日常维护非常简单、易学。

四、系统工作原理图

五、主要技术指标
类别  技术指标
氮氧化物（NOX)  测量范围：0100mg/m3(可定制）
最高烟气温度：
工作环境温度： -40105
存储环境温度： -40125
示值误差：不超过±5mg
分辨率：0.1mg/m3
响应时间：不大于120S
测量方法：电化学
氧(O2)含量  测量范围：021％(可定制）
最高烟气温度：
工作环境温度： -40105
存储环境温度： -40125
示值误差：不超过±0.3FS
分辨率：0.01％
响应时间：不大于80S
测量方法：电化学
烟温  测量范围：0500(可定制）
示值误差：不超过±5
分辨率：0.01
响应时间：不大于90S
测量方法：铂电阻
控制柜主机  主机额定工作温度： 535
传输距离： >5km(监测点至主机)
使用环境温度： -2050
电源电压： AC220V ±10
接口方式： RS-232C 或RS-485
外形尺寸：(350*400*200)mm

六、系统关键部件介绍
氮氧化物传感器核心单元采用进口部件，由一个陶瓷传感器元件和一个电子控制单元组成。可以测量烟气中的氮氧化物（NOX)浓度和氧(O2)含量。由于陶瓷传感器元件需要在一定温度下工作，因此，还包含一个加热单元。电控单元控制陶瓷传感器的加热温度，并实现对传感器氮氧化物（NOX)浓度、氧(O2)含量信号的处理与数字化变化，最终通过显示界面显示出来。其工作原理图如下：

七、产品安装

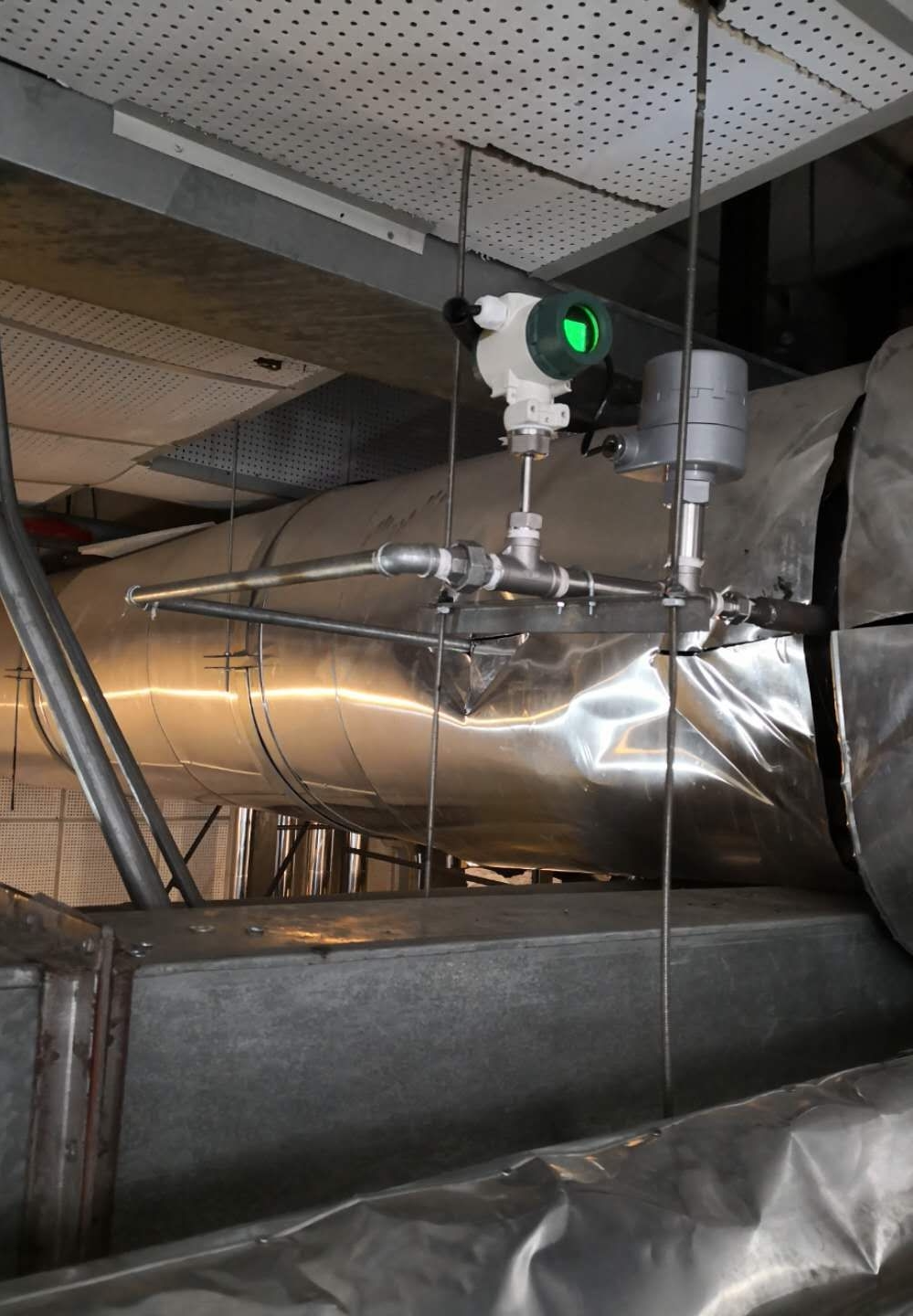

CB-FGMS-20X型烟气在线监测系统的传感器应安装在烟道上，触摸屏主机应就近安装在传感器附近的位置。
CB-FGMS-20X型烟气在线监测系统安装示意图
CB-FGMS-20X型烟气在线监测系统端子接线图

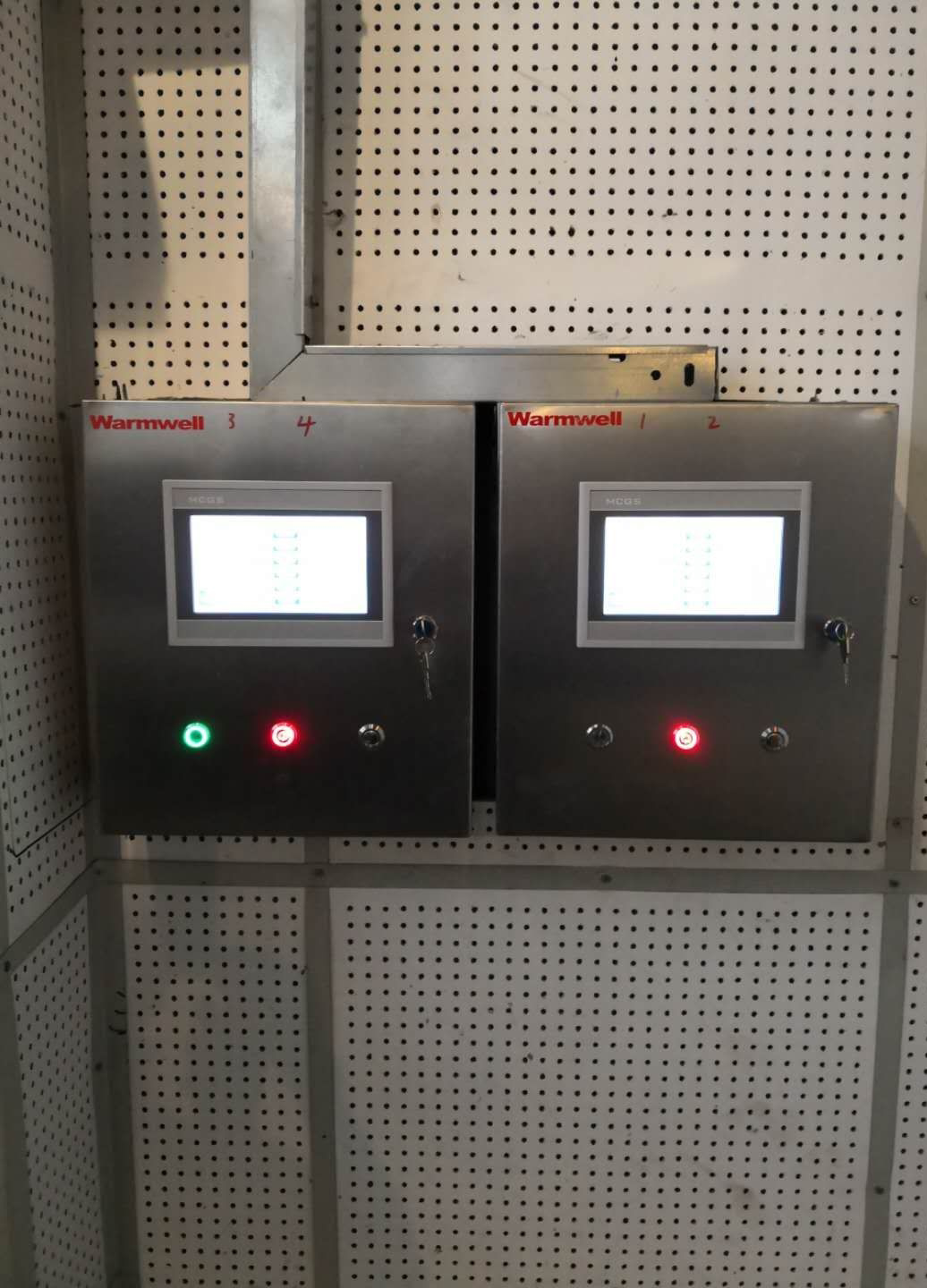

八、控制柜操作说明
1)主屏幕显示及报警值设定功能
主页面显示监测数据实际值，也可设定报警值，当氮氧化物浓度超标时，系统自动生成报警记录,并且报警值框会变成红色。报警值设定操作方法：点击主屏幕报警值数据框，会出现数字输入键盘，直接输入要修改的数值，再点击确认。
2)数据保存周期设置功能
数据保存周期可根据用户需求自行设置和修改。操作方法：点击主屏幕数据记录按钮，出现下面页面后点击输入框按钮，在数字输入键盘对话框内里直接输入要修改的数值，存盘周期以秒为单位，修改完成后点击确认。
3)报警记录查询功能
用户可以随时查询报警记录。操作方法：点击主屏幕报警记录按钮，出现下面页面后可翻页查询,查询周期为一年。
4)数据导出功能
用户可以根据需求随时调用监测数据。操作方法：点击主屏幕数据记录按钮，出现下面页面后点击数据导出，在数据导出输入键盘对话框内里直接设置要调用数据的周期，再插入U盘,点击数据导出按钮即可，该文件格式为EXCEL表格。

九、单套系统供货配置清单
名称  规格型号  单位  数量
触摸屏控制柜  CB-FGMS-20X  台  1
氮氧化物传感器  0-100mg  个  1
温度传感器  0-500  个  1
安装组件  接口尺寸RP1/2"  套  1
产品手册  /  本  1

十、定期维护
我们建议氮氧化物传感器定期返厂进行全面的维护和校准，使用天然气燃料维护周期为每12-18个月，使用燃油燃料维护周期为每12个月。
