北镇庙，位于中国辽宁省北镇市城西2千米的山岗上，是医巫闾山的山神庙，也是全国五大镇山中保存最完整的镇山庙。1988年被列为第三批全国重点文物保护单位。

北镇庙始建于隋开皇十四年（594年），初称“医巫闾山神祠”。金大定四年（1164年）重修后改称“广宁神祠”。元大德二年加封医巫闾山为贞德广宁王，将神祠扩建后改称“广宁王神祠”，元末被毁。明洪武三年在原址重建，改称“北镇庙”。北镇庙坐北朝南，依山而建，南北长240米，东西宽109米。在其中轴线上，由南至北依次为石牌坊、山门、神马殿、钟鼓楼、御香殿、大殿、更衣殿、内香殿、寝宫等。庙内保存有元明清碑刻56通，庙东有乾隆年间所建的“广宁行宫”遗址。

项目介绍

本次项目沈阳嘉志科技有限公司针对北镇庙现存的古建筑、石碑、遗址、牌坊等文物进行三维数字化采集，分别采用地面大空间三维激光扫描仪、手持三维扫描仪、无人机等设备获取文物的三维点云数据，三维模型等信息。

古建筑点云信息采集

北镇庙的建筑依山势排列由南向北层层升起，主要建筑均位于中轴线上，规模宏大，气势雄伟。庙前正中是一座六柱五楼式牌坊，两旁各立有一石兽。拾级而上，便是歇山式三券洞山门，门额下中刻“北镇庙”三字。进入山门登上二十级台阶为神马殿，殿内塑有两匹马和两个马童，为山神行走时的坐骑及随从。

北镇庙规模宏大，东西宽109米，南北长240米，庙内建筑从山下到山顶依山势层层向上，排列而成。庙中的主要建筑有御香殿、正殿、更衣殿、内香殿、寝殿五重大殿，建于一个工字形的高台上。五重大殿之前又有石牌坊、山门、神马门、钟鼓楼等建筑，之后又有仙人岩、翠云屏等景致点缀

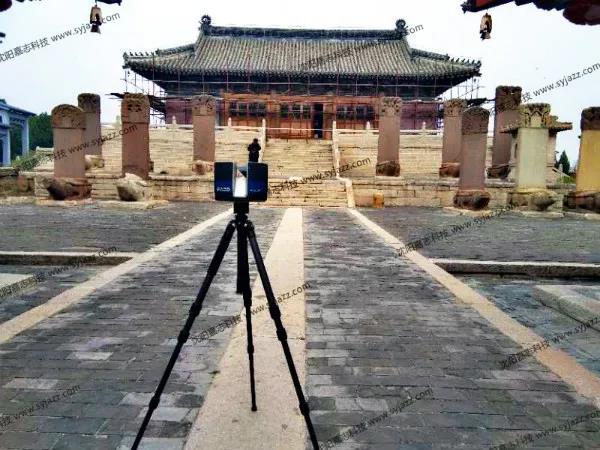

通过对北镇庙前期考察设置合理扫描计划，嘉志工程师使用faro地面三维激光扫描仪对现有建筑及遗址进行合理布站，精细化三维扫描，获取古建筑及遗址的三维点云信息，方便后期对古建筑的存档及设计保护。

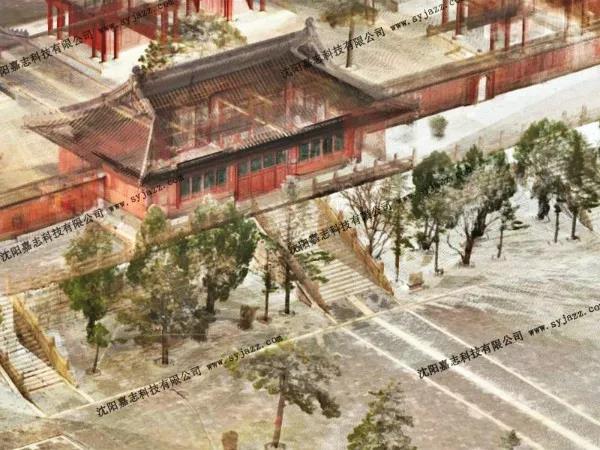

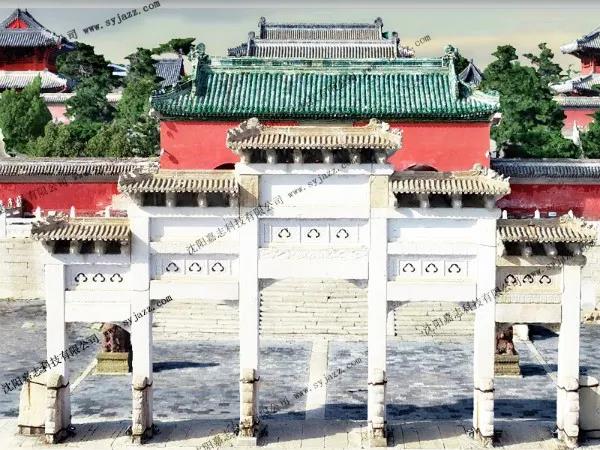

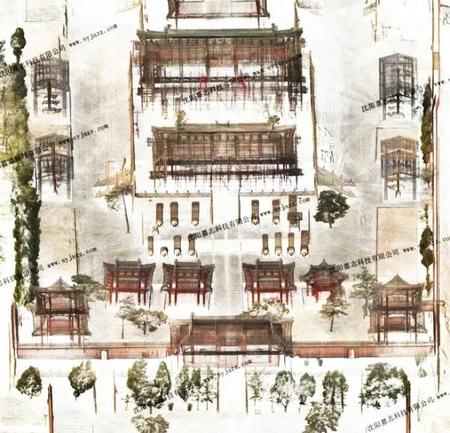

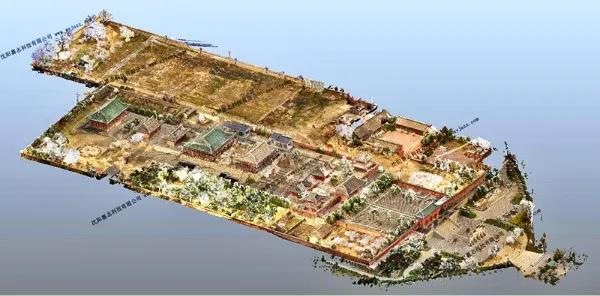

古建筑点云数据展示

通过三维激光扫描仪获取每站三维点云数据，导入专业点云数据处理软件进行数据去噪，拼接

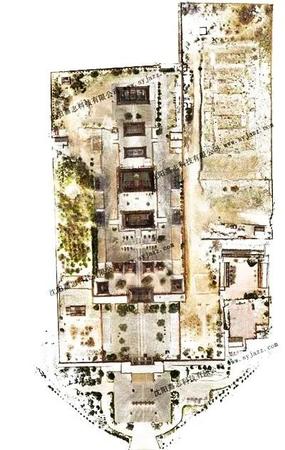

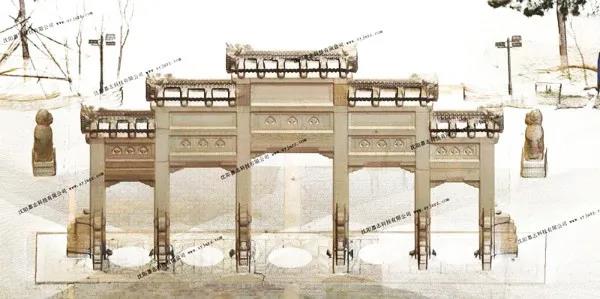

根据点云数据获取正射影像

手持三维扫描仪石碑三维扫描建模

庙内还保存有元、明、清三代的石碑56通，其中有元代大德、皇庆、延祐、至顺、至正等年间的祭山、封山碑12通，明代永乐、成化、弘治、正德、隆庆和万历年间的修庙碑16通，清代康熙、雍正、乾隆、道光和光绪年间的祭山修庙、游山诗等碑28通，这些石碑在考古学研究和书法艺术上，都有着很高的的价值。

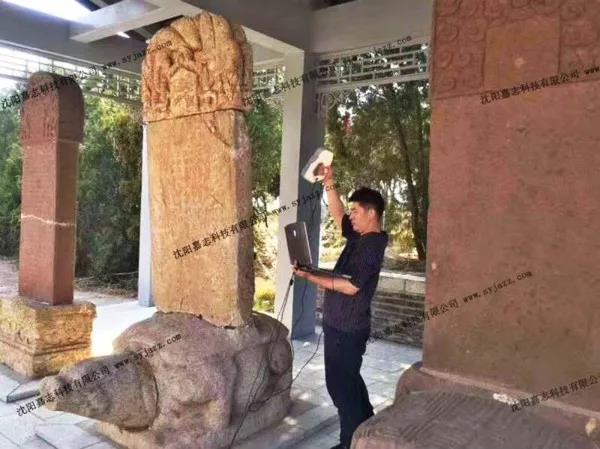

嘉志科技工程师利用Artec手持三维扫描仪对北镇庙现存的石碑进行三维扫描获取三维模型。

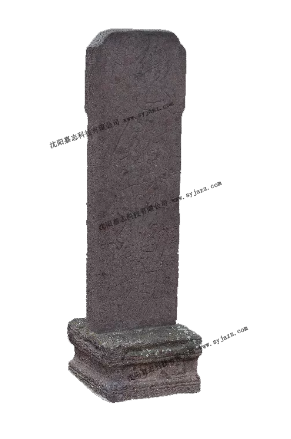

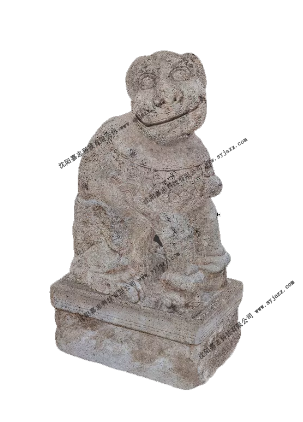

石碑数据展示

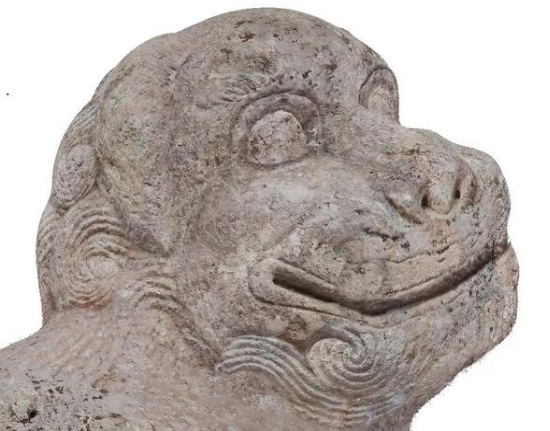

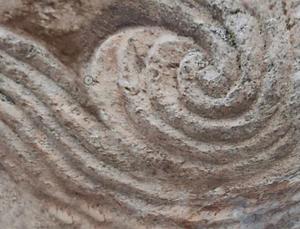

细节展示

无人机古建筑群航拍

近年来，高速发展的无人机摄影技术，使得快速、高精度的3D建模成为可能，为建筑类古文物保护提供了一种新的思路。

嘉志科技在完成地面三维激光扫描仪、手持三维扫描仪对古建筑、石碑的细节精细化信息采集后，采用无人机倾斜摄影建模技术对整个古建筑群进行快速三维信息采集建模。

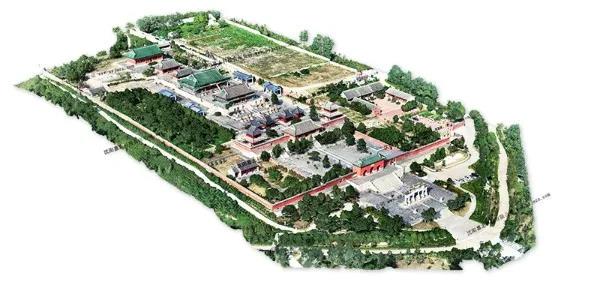

无人机航拍模型展示
