SkmScreen®

动物肌肉多功能测试实验平台

平台简介：

SkmScreen®动物肌肉多功能测试实验平可以提供研究客户定制式技术服务，比如研究肌肉收缩的机制，肌肉不同机械特性的影响因子/通道，用疾病小鼠模型 (例如患肌肉萎缩症，肌痛，脊髓损伤等) 去研究不同肌肉疾病的病理，研究发病﹑损伤﹑疲劳﹑恢复等相关机制，或测量肌肉功能在药物或基因治疗前后的改变等用途广泛。近年来在肌肉萎缩发生机制的研究领域取得了一系列重要的成就，用于检测肌肉的机械张力直接反应肌肉组织健康状况的越受科研客户关注。

硬件核心技术：双模传感器

• 一个仪器使可应付离体肌肉或活体动物两种情况

• 悬臂：离体 & 原位

• 脚套：活体

   突破等长测試的限制

• 功率, 力-速率, 功循环和其他各式各样的方案

   实验配置：

• 根据动物模型，有特定的可控温平台

• 双模传感器的位置可以进行三维调度以配合肌肉和动物的位置

• 具备简易更换的夹器和相应的辅助工具

   系统操控 & 软件

• 各式各样的实验都可通过软件去实现(Dynamic Muscle Control)

• 刺激、拉伸、松弛、张力测试等都可通过软件去控制

• 提供标准的方案，也容许客制修改或自行编写

• 操作简单：样本连结>加载预编方案>运行

   数据分析：

• 软件套装可进行图表分析和数据分析

• 自动化高通量数据分析模块: 包括疲劳，力量-频率，力量-速率等自动分析

我们有专属的程式员根据不同客户的反馈去改善软件，定期发布免费软件更新

•  Ankle flexors  踝关节屈肌 (背屈)

• Tibialis anterior (TA) 胫骨前肌

• Extensor digitorum longus(EDL)趾长伸肌

•  Ankle extensors 踝关节伸肌 (蹠屈)

• Gastrocmenius 腓肠肌

• Soleus 比目鱼肌

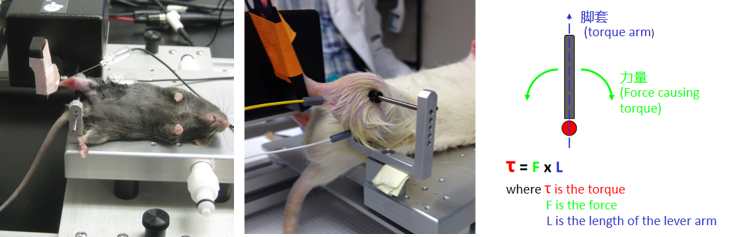

   活体：不需要解剖，也不改变神经血管的供应

• 小鼠或大鼠会被麻醉

• 稳定地固定着小腿

• 脚部与双模传感器的脚套连结

• 通过经皮刺激或皮下刺激去产生肌肉收缩

• 双模传感器便可测量脚踝摆动的力矩

•    力矩的标准化：动物整体重量

• 动物整体重量

• 肌肉重量

•

     优点

• 高通量方法

• 不需要解剖，也不改变神经血管的供应

• 生理环境下产生的数据

• 持续和重覆测量

•    挑战

• 没法针对个别肌肉的功能测量

• 可能需要一些活体实验许可认证

• 电极的放置需要练

•

• 估计肌肉横截面面积

• 直接量度肌肉横截面面积

• MRI, CT scan

• 组织学

  Ankle Dorsiflexors  踝关节背屈肌

• Tibialis anterior (TA) 胫骨前肌

• Extensor digitorum longus(EDL)趾长伸肌

•    Ankle Plantarflexors 踝关节蹠屈肌

• Gastrocmenius 腓肠肌

• Soleus 比目鱼肌

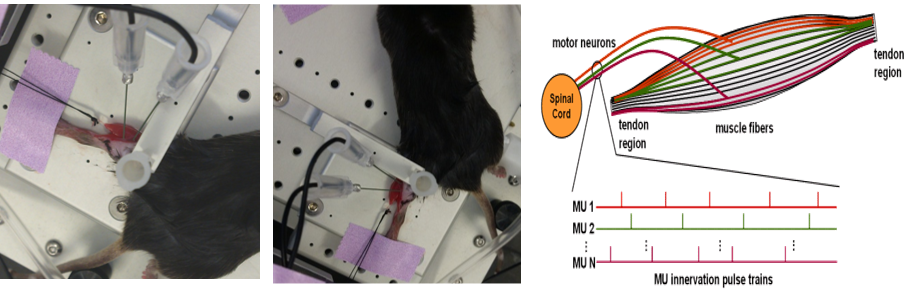

• 小鼠或大鼠会被麻醉

• 稳定地固定着小腿，剖离部份表皮以暴露肌肉

• 特定的肌肉会尽量和其他肌肉分离，用丝线把远端肌腱和双模传感器的悬臂连结

• 通过经皮刺激或皮下刺激去兴奋运动神经以引起肌肉收缩-或－直接给予肌肉电刺激以引起收缩

•    运动单元数量估计

     Motor Unit Number Estimation (MUNE)



     Motor Unit (运动单元):

     神经支配着一篮子肌纤维的一个神经元

• 切断神经，用抽吸电极来刺激神经以引起肌肉收缩

• 随着小量电压的增加, 检验定量的上升力度

• 用预测模型来确定运动单元的数目



• 肌肉重量

• 估计肌肉横截面面积

• 直接量度肌肉横截面面积

• 组织学

•    优点

• 虽然涉及解剖手术，仍保存神经血管的供应

• 可以针对单条肌肉类型，检测独立肌条的功能表现

• 可以通过直接电刺激引发肌肉收缩，比神经刺激更加方便

•    挑战

• 侵入式

• 技术要求较活体高

• 难以做持续性的检测

•    力量标准化：肌肉重量或横截面面积
