关键词：表面污染，MiniSIMS，二次离子质谱

在涂装、粘接、电子封装等制造工艺中，表面清洁度直接决定产品质量。微量有机污染物可能仅为一个分子层厚度，肉眼完-全不可见，却足以导致涂层附着力下降、粘接失效或接触不良。这类问题往往在后续工序或产品使用初期才暴露，造成返工成本和质量风险。

传统的元素分析技术（如EDX、XPS）可提供元素组成信息，但难以识别有机污染物的分子结构——它们能告诉你表面“有什么元素”，却很难告诉你这些元素“是怎么连接在一起的”。送第三方实验室检测，周期通常1-2周，产线等不起。MiniSIMS提供了一种更直接的选择：30秒内获取全谱，现场识别污染物类型。

从“知道有污染”到“知道是什么污染”

MiniSIMS的静态SIMS模式可在30秒内采集全谱，同时获取无机元素和有机分子信息——低质荷比区域提供元素线索，高质荷比区域呈现有机物的特征碎片“指纹”。可选配标准谱图库，实测谱图直接比对，无需操作者自行解析每个碎片峰。

在实际工业场景中，MiniSIMS可以做到两件事：

第一，快速识别常见污染物类型

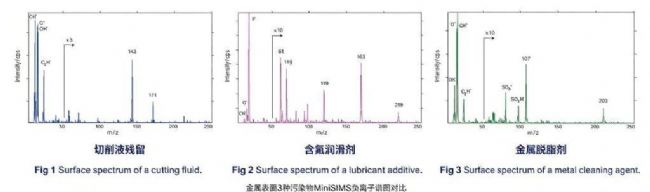

在金属表面污染分析中，MiniSIMS成功区分了三种常见工业污染物。下图为三种污染物的负离子谱图对比：

· 切削液残留：高质荷比区域（m/z 100-300）出现特征碎片离子峰，形成独特“指纹”图谱。即使完整分子量超出仪器质量范围，特征碎片仍可用于比对确认。

· 含氟润滑剂添加剂：低质荷比区域F?峰占主导，高质荷比区域出现C?F?簇离子系列。不同氟碳化合物的簇离子比例各不相同，可区分不同类型。

· 金属清洗/脱脂剂：低质荷比区域检测到硫（S）元素（来自磺化表面活性剂），氯元素明显缺失。元素信息提供初步线索，高质荷比区域特征峰实现精准匹配。

第二，精细区分同一家族中结构相似的不同成员

硅氧烷（silicone）是一类以硅-氧键为主链、带有不同侧链的聚合物，广泛应用于润滑、脱模、密封等工艺。不同侧链的硅氧烷在表面行为及清除难度上存在差异，精准识别其类型对污染溯源至关重要。

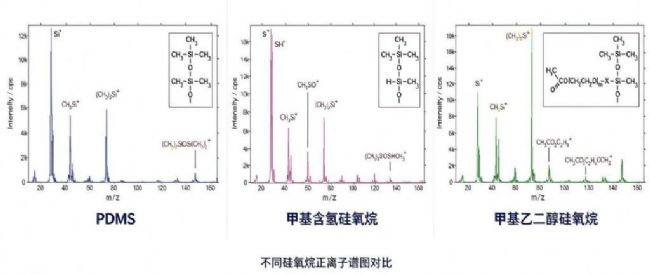

MiniSIMS对三种轻微污染的铝片表面进行分析，每张谱图采集时间不超过30秒。图3为三种硅氧烷的正离子谱图对比：

· 聚二甲基硅氧烷（PDMS）：硅元素峰清晰可见；m/z=43和m/z=73为分子端基特征碎片；m/z=147代表聚合物链中前两个链节单元。

· 甲基含氢硅氧烷：端基峰m/z=73仍然存在；m/z=147峰消失；高质荷比区域出现更多碎片峰（分子对称性降低）。

· 甲基乙二醇硅氧烷：端基峰m/z=73不变；乙二醇侧链逐级碎裂，在m/z=80~120之间产生一组特征峰。

三种硅氧烷主链相同、仅侧链不同，谱图却呈现出清晰可辨的差异。这意味着：即使污染物是同一类物质，MiniSIMS也能告诉你具体是哪一种。

这对工业质控意味着什么

与送检分析相比，MiniSIMS的优势在于：

· 速度快：30秒完成全谱采集，无需等待数天

· 信息全面：同时获取元素组成与分子结构信息，弥补EDX/XPS无法识别有机物的短板

· 识别精准：高质荷比区域特征碎片提供“指纹”级识别能力

· 操作简便：无需复杂制样，对操作人员专业要求低

· 成本低廉：单样品分析成本较传统SIMS降低90%

对于产线而言，这意味着在问题发生时可以立即上机分析，快速锁定污染源，避免停线等待和批量返工。
