用于光纤和自由空间光束的偏振分析仪
——偏振态测量、保偏光纤的精确对准以及任意偏振态的准确调整
一、问题的起点:偏振光为什么难对付?
偏振是光作为横波的基本属性。激光器通常输出线偏振光,保偏光纤通过应力结构维持偏振,但前提是入射偏振方向必须与光纤的快轴或慢轴严格对齐。一旦存在角度偏差,输出偏振态会随温度、弯曲、应变剧烈变化,甚至退偏。
统的对准方法:旋转光纤连接器,同时观察输出功率或消光比,缓慢逼近最佳点。这个过程极度依赖经验,耗时且无法量化动态扰动下的偏振稳定性。Schäfter+Kirchhoff 推出的 SK010PA 偏振态分析仪(见下图),凭借独有的“数据圆法”算法,把“看不见”的偏振变成了庞加莱球上的一个点、一个圆、一条轨迹,让测量和调整变得像用示波器看波形一样直观。

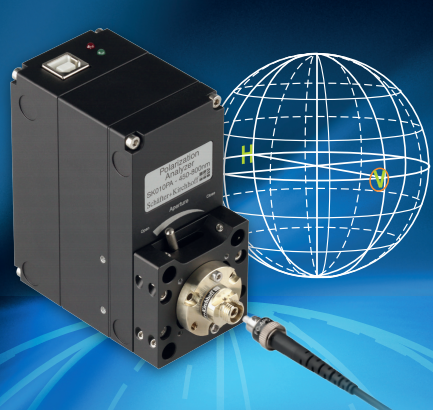

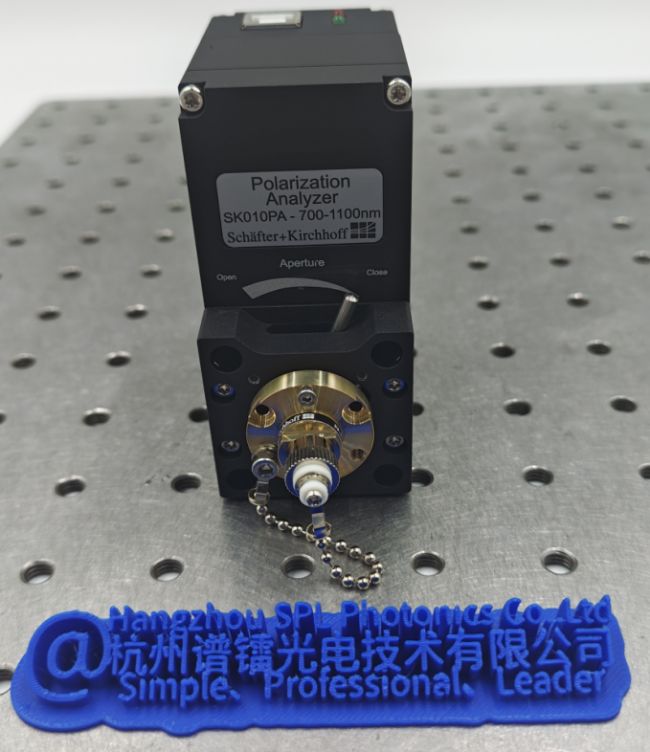

图1 SK010PA
SK010PA型偏振分析仪,用于调整保偏光纤。右侧圆球即为用来表达偏振的庞加莱球。

二、偏振态怎么描述?
任意单色光可分解为两个正交线偏振分量的叠加,由于光具有横波特性,激光源的电磁场E(t)可以表示为两个频率均为ω、振幅分别为Êx , Êy且相位分别为δx , δy的正交平面波Ex (t), Ey (t)的叠加:即:
Ex​(t)=Êxcos(ωt+δx​),Ey​(t)=Êy​cos(ωt+δy​)
偏振态由偏振比Êx/Êy和相位差 δ=δy−δx 决定。这在x-y平面上画出一个椭圆(见图2a):方位角 ϕ (椭圆长轴方向)和椭圆率 η (描述椭圆的扁平程度,η=±45∘为圆偏振)。
斯托克斯参数(S0​,S1​,S2​,S3​),其中 S0​  为总光强,归一化后:

这三个归一化参数恰好是庞加莱球上的笛卡尔坐标。庞加莱球的赤道对应线偏振,南北极对应左/右旋圆偏振,其余点对应椭圆偏振。任意偏振态与球面上一点一一对应。

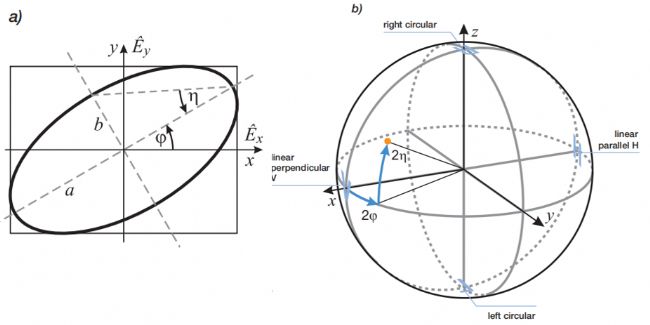

图 2
椭圆(a)中方位角 ϕ 与椭圆率 η 的几何定义。(b) 庞加莱球 – 赤道为线偏振,南北极为圆偏振,任意点(如橙色点)对应唯一的椭圆偏振态。

偏振度 DOP 定义为:


完全偏振光 DOP=1,自然光 DOP=0。部分偏振光相当于球心到球面之间的某个点。
三、偏振分析仪的测量原理与精度
SK010PA内部结构:旋转四分之一波片 + 固定线偏振器 + 光电二极管。波片以已知角速度旋转,光电二极管记录光强随时间的变化曲线。该曲线包含多个频率分量,通过傅里叶分析可解算出四个斯托克斯参数。
这种方法不依赖光源波长调谐,不需要机械旋转整个偏振分析仪,也无需已知参考偏振态。经过出厂标定后,直接输出 (ϕη,DOP,PER) 等参数,并实时更新庞加莱球上的点位。
测量精度
  • 方位角 ϕ 与椭圆率 η 的测量不确定度:±0.4°
  • PER 测量精度(典型值 @25 dB):±0.5 dB;高于 35 dB 时误差显著增大,读数仅供参考。
四、核心应用一:保偏光纤对准——数据圆法
这是SK010PA最经典的用法。假设光源是线偏振、相干的。当光纤偏振轴与光源偏振轴存在一个固定夹角 θ 时,注入光能量会同时激励保偏光纤的快轴和慢轴。由于快慢轴的传播常数不同,输出端两分量之间会产生相位差 Δφ
Δφ 会随着环境温度变化或光纤轻微弯曲而连续改变。因此,在稳定的室温下用手轻触光纤或用电吹风缓慢加热,Δφ 会扫过 0 到 2π,对应的输出偏振态在庞加莱球上画出一个圆——这就是“数据圆”。
  • 圆的半径:只与角度误差 θ 有关。 θ 越大,圆半径越大(偏振随扰动变化越剧烈);对准完美时,圆收缩成一个点。
  • 圆心的位置:反映平均 PER。理想情况下圆心应在赤道上(纯线偏振);若圆心偏离赤道,说明存在额外双折射。

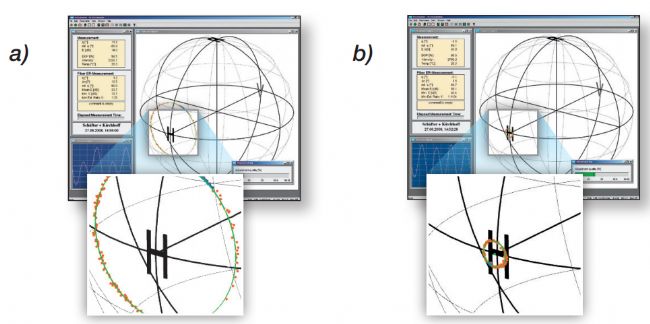

图 3
图3(a) 不良对准 – 庞加莱球上数据圆半径大,偏振随环境变化剧烈;图3(b) 良好对准 – 数据圆半径小,偏振稳定。

实际操作:
1. 将偏振分析仪接到光纤输出端;
2. 施加缓慢扰动(如弯曲光纤或改变温度),软件自动记录一系列数据点并拟合出圆;
3. 实时显示圆的半径和平均/最小 PER;
4. 旋转光纤连接器,观察屏幕上的反馈,直到圆半径最小——此时对准完成
这个方法的优势是:把静态对准问题转化为动态轨迹的几何优化,抗干扰能力强,而且一次扰动过程就能评估在所有可能环境条件下的最差 PER。

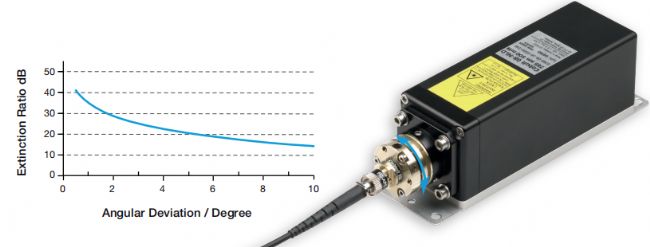

图4展示了在调整激光源与一根假想光纤的光纤轴之间的角度时所需的角度精度。数据圆法可以帮助你收敛到 0.1° 以内的对准精度。对于理论 PER 40 dB 的光纤,1° 的对准误差会使实测 PER 降至约 32 dB——仍然是一个不错的值。
图4使用60SMS激光束耦合器进行偏振轴对准:当光源的偏振轴与光纤的偏振轴未对准时的偏振消光比(PER)。

五、相干性的影响:什么时候需要保偏光纤?
这里有一个容易被忽视的物理点:保偏光纤只在光源相干长度大于快慢轴光程差时才维持偏振。若相干长度小于光程差(例如使用 SLED 或超辐射发光二极管),两轴的光不再相干,输出变为部分偏振光,DOP < 1,且偏振态不再具有确定的椭圆形状。此时测量 PER 仍然有意义(反映功率分束比),但相位相关的量(如ϕη)变得随机。
偏振分析仪会同时给出 DOP,如果 DOP 明显小于 1,说明你需要检查:是光源本身退偏,还是光纤长度超过了相干长度?
六、 核心应用二:自由空间波片对准与延迟量测量
在量子光学(如磁光阱)、椭偏仪、偏振调制器等场景中,需要精确产生圆偏振光或任意椭圆偏振光。方法通常是:线偏振光入射到可旋转的四分之一波片上。
当波片旋转时,输出偏振态在庞加莱球上画出一条 “8”字形轨迹。轨迹的两个极点对应圆偏振(南北极),赤道上两个点对应与波片快轴成 ±45° 的线偏振。
四分之一波片校准功能
SK010PA偏振分析仪可对准和量化延迟光学元件(如集成四分之一波片的光纤准直器60FC-Q)。通过旋转四分之一波片调整输出偏振态,完整旋转一圈对应于庞加莱球上的“8”字形轨迹(图5)。当达到Poincaré球极点时获得圆偏振光:北极点对应右旋圆偏振光,南极点对应左旋圆偏振光。

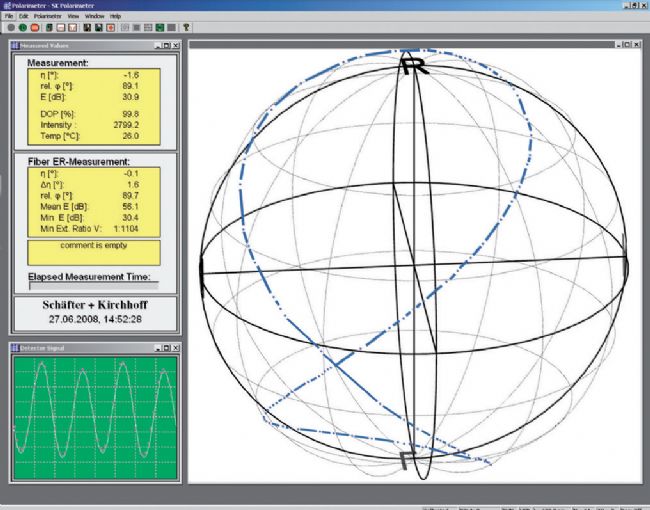

图 5:庞加莱球体上描绘的四分之一波片的对齐。偏振状态在四分之一波片旋转期间产生“8”字形。对于圆形SOP,该figure的极值到达两极:北极为右旋圆偏振,南极点对应左旋圆偏振

利用偏振分析仪可以:
  • 实时观察“8”字是否精确经过南北极——若是,则波片延迟量为完美的 90°;
  • 若轨迹两端达不到极点,可定量读出实际延迟量偏差;
  • 可用于出厂前筛选波片,也可用于现场校准。
七、 进阶应用:定位双折射干扰源
SK010PA不仅可以对准,还可以定位双折射干扰源。当系统中有多个光纤连接器或自由空间元件时,某一处应力双折射可能会导致整体偏振性能下降。利用偏振分析仪,可以通过交换测量法来定位干扰源。
操作步骤:
1.正常连接偏振分析仪,施加缓慢扰动(如弯曲光纤),测量得到数据圆的半径r1以及圆心到赤道的距离d1。
2.交换光纤的输入和输出端,同样施加扰动,测得r2和d2。
结果判断:
·若r1较大,说明输入端连接器引入了较强的应力双折射。
·交换后,原有的d1会变成新的圆半径,原有的r1会变成新的圆心到赤道的距离。
·如果系统更关心偏振态的稳定性而非 PER 绝对值,则选择使圆心更靠近赤道的连接方向,可获得最稳定的配置。
