柔性可拉伸高密度肌电电极的技术原理、优势及应用场景解析
2026-07-30 来源:本站 点击次数:151
图中展示的是一种柔性可拉伸高密度肌电电极，它被贴附在人体小腿皮肤上，用于采集肌肉活动时的电信号。这种电极采用透明柔性基底，上面布满规则排列的圆形传感点，通过蛇形或树状导线连接至底部的采集模块，整体结构轻薄、可拉伸，能紧密贴合皮肤曲面。这类电极的核心优势在于高贴合性与运动适应性、高空间分辨率、信号稳定性强、佩戴舒适且免准备，主要应用于无声语音识别、假肢与外骨骼控制、临床康复评估、运动科学与人机交互等领域，代表了可穿戴生物电子的重要发展方向。
一、技术原理与结构设计

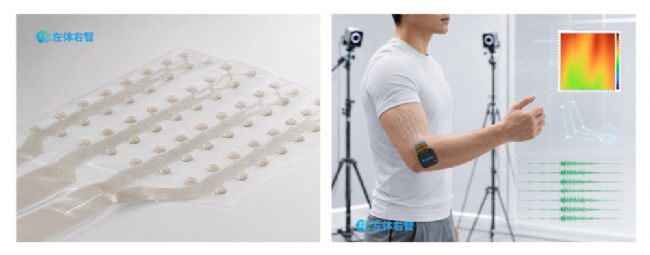

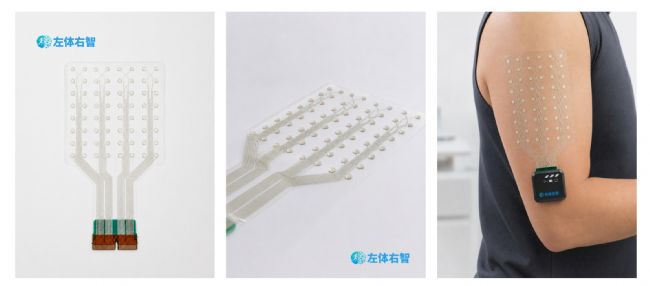

柔性可拉伸高密度肌电电极的核心在于其“柔性”与“高密度”两大特性。从图中可见，电极阵列由多个圆形传感点组成，这些传感点通过细密的导线连接至底部的采集模块。这种设计并非简单的平面排布，而是采用了类似“树状”或“蛇形”的互连结构，这种结构赋予了电极在拉伸、弯曲时仍能保持电路连通的能力，避免了传统刚性电极在皮肤形变时容易断裂或脱胶的问题。
电极的基底材料通常为透明柔性聚合物，如聚对苯二甲酸乙二醇酯或聚二甲基硅氧烷，这些材料具有良好的生物相容性和可拉伸性，能够像“第二层皮肤”一样贴合人体曲面。传感点本身可能采用导电高分子材料或银/银氯化物涂层，以确保与皮肤之间形成稳定的电化学界面，降低接触阻抗，从而提高信号采集的信噪比。
此外，高密度阵列的设计意味着电极能够在二维空间内同时采集多个通道的肌电信号，我们提供16、32、64通道等多种规格，并支持电极间距和排列方式的定制，为研究提供更灵活的数据基础。这种空间分辨率的提升，使得系统能够更精确地定位肌肉激活区域，区分不同肌肉群的协同作用，为后续的意图解码和动作识别提供更丰富的数据基础。
二、核心优势详解
1、卓越的皮肤贴合性与运动适应性
传统刚性电极在人体运动时容易因皮肤拉伸、出汗或摩擦而脱落，导致信号中断或产生大量运动伪影。柔性可拉伸电极则能完美适应皮肤的动态形变，例如我司产品可实现超过150%的拉伸率，即使在剧烈运动或长时间佩戴的情况下，也能保持稳定贴合。这种特性使其特别适用于需要动态监测的场景，如康复训练、体育竞技或日常活动中的肌电记录。
2、高空间分辨率与精准信号捕捉

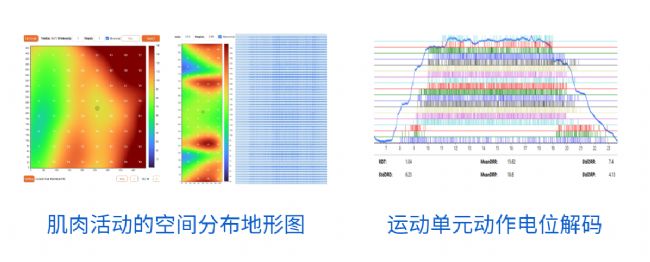

高密度阵列设计显著提升了信号采集的空间分辨率。通过在二维平面上布置多个传感点，系统能够捕捉到肌肉电信号在空间上的细微变化，从而更准确地反映特定肌肉的激活模式和时间序列信息。这对于复杂动作的解码、肌肉协同作用的分析以及神经肌肉疾病的诊断具有重要意义。
3、优异的抗干扰与信号稳定性
柔性电极通常采用自粘附水凝胶或纳米多孔结构设计，能够大幅降低皮肤-电极接触阻抗，有效消除因模量不匹配产生的运动伪影。即使在大量出汗或皮肤表面不平整的情况下，也能依靠范德华力或化学键合维持稳定粘附，实现高保真、高信噪比的信号采集。这种稳定性对于长期连续监测和临床应用至关重要。
4、佩戴舒适与免繁琐准备
部分新型柔性电极采用干电极设计，无需涂抹导电膏或打磨皮肤，佩戴过程简单快捷，极大降低了使用门槛。同时，其轻薄透气的特性也提升了佩戴舒适度，适合长时间连续使用，避免了传统凝胶电极干涸导致信号丢失的问题。
三、主要应用场景
1、高效无声语音识别

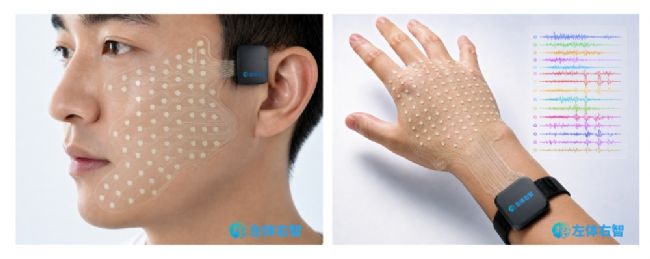

将柔性高密度电极贴附于下颌或喉部，可以精准捕捉说话时细微的肌肉激活特征。通过分析这些肌电信号，系统能够实现高效的无声语音识别，为新型人机交互、元宇宙输入等提供底层支持。这种技术尤其适用于嘈杂环境或需要隐私保护的场合。
2、神经假肢与康复机器人控制
在截肢患者的残肢或穿戴硅胶内衬套的复杂环境中，柔性电极能克服动态压力、狭窄空间和汗液等不利因素，稳定采集肌电信号。结合机器学习算法，可实现对机械假肢手、外骨骼或轮式机器人的精准意图解码与运动控制，显著提升患者的生活自理能力和生活质量。
3、运动科学与人机交互
在体育训练、虚拟现实等领域，柔性高密度肌电电极可提供高精度生物反馈，帮助运动员优化动作模式、预防损伤。在人机交互方面，它可作为新型输入设备，实现更自然、更直观的交互体验。
四、未来发展趋势与挑战
尽管柔性可拉伸高密度肌电电极已取得显著进展，但仍面临一些挑战。例如，如何进一步提高电极的长期稳定性、降低制造成本、提升信号处理的实时性等。未来，随着材料科学、微纳加工技术和人工智能算法的不断进步，这类电极有望在更多领域得到广泛应用，成为连接人体与智能设备的重要桥梁。
五、一站式定制化服务

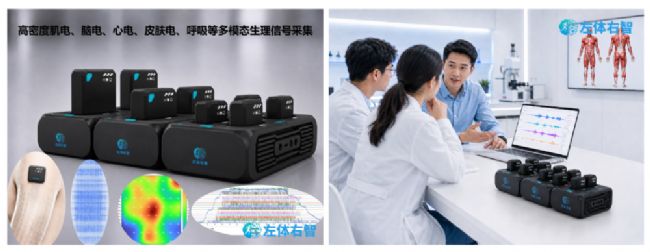

上海左体右智科技有限公司致力于为您提供一站式高密度表面肌电（HD-sEMG）综合解决方案。我们的服务矩阵深度覆盖高密度肌电信号采集、电极硬件定制、分析软件定制、系统二次开发、专业实验指导以及课题联合攻关等全链条环节。通过全方位、多维度的深度合作，我们旨在为您打造闭环式的科研服务体系。
