摘要：NanoGenizer高压微射流均质机凭借310MPa 超高压、金刚石交互容腔及超音速微射流技术，可实现新能源材料的纳米级破碎、分散与均一化处理。本文系统阐述其在锂电池电极材料、燃料电池催化剂、超级电容器电极等领域的完整实验工艺，从原料预处理、梯度升压均质、后处理到多维度表征测试，提供标准化操作流程。结合实证数据，从粒径分布、微观形貌、电化学性能、浆料稳定性等维度分析处理效果，证明该技术可显著提升材料比表面积、优化孔隙结构、降低电极内阻、提高电池容量与循环寿命，为新能源材料高性能化提供可靠工艺方案。

关键词：NanoGenizer；高压微射流均质；新能源材料；锂电池；燃料电池；超级电容器；实验工艺；电化学性能

一、引言

在 “双碳” 目标驱动下，新能源产业（锂电池、氢燃料电池、超级电容器等）快速发展，核心材料的纳米化、均匀化、高活性化成为性能突破关键。传统搅拌、超声、球磨等工艺存在分散不均、粒径分布宽、易引入杂质、批次稳定性差等缺陷，难以满足高端新能源材料严苛要求。

NanoGenizer 高压微射流均质机通过超高压（最高 45,000psi/310MPa）驱动物料通过金刚石微通道，形成500m/s 以上超音速微射流，产生剪切、撞击、空穴三重效应，实现纳米级精准破碎与分散。其全金刚石交互容腔（Y 型 / Z 型 / F 型）、低残留（<1mL）、精准温控、梯度升压等特性，适配新能源材料高纯度、高均匀性、高稳定性需求。

本文聚焦 NanoGenizer 在新能源领域的标准化实验工艺，覆盖锂电池正负极、燃料电池催化剂、超级电容器电极、碳纳米管 / 石墨烯导电剂四大核心场景，详述全流程操作参数，并从材料结构、理化性质、电化学性能等多维度分析实验结果，为相关研发与生产提供技术参考。

二、NanoGenizer 高压微射流均质机工作原理与设备参数

2.1 工作原理

物料经陶瓷柱塞增压至设定压力，强制通过金刚石交互容腔（微米级固定几何通道），形成超音速微射流：

剪切效应：通道内速度梯度产生强剪切力，破碎团聚体、剥离片层结构；

撞击效应：射流对撞或冲击腔壁，颗粒高速碰撞实现纳米破碎；

空穴效应：瞬间压力骤降（310MPa→常压）产生微气泡，爆裂形成冲击波，强化分散效果。

三重效应协同作用，实现纳米级（<100nm）均匀分散，粒径分布窄（PDI<0.18）、无硬团聚、批次稳定性高。

2.2 核心设备参数

机型：NanoGenizer 实验型（适合 5mL–5L 小试）

最高压力：45,000psi（310MPa）

交互容腔：Z 型（强破碎，固液体系）、H30Z 型（耐磨，硅碳 / 石墨）、F 型（片层剥离，石墨烯 / CNT）

温控范围：-20℃–80℃（精准控温，防材料氧化 / 相变）

流量：10–120mL/min（随压力 / 粘度可调）

材质：316L 不锈钢、金刚石、氧化锆（无金属污染，适配高纯度要求）

三、新能源材料通用实验工艺（标准化流程）

3.1 实验前准备

原料选型

正极材料：磷酸铁锂（LFP）、NCM811、NCA；

负极材料：天然石墨、硅碳（Si/C）、氧化亚硅（SiOₓ）；

燃料电池：Pt/C、IrO₂催化剂、Nafion 离聚物；

超级电容器：活性炭、石墨烯、MnO₂、PEDOT:PSS；

溶剂：NMP（锂电池）、去离子水 / 乙醇（燃料电池 / 超级电容器）；

助剂：分散剂（PVP、SDBS，0.5%–2%）、粘结剂（PVDF、SBR）。

设备检查

确认液压油位、冷却系统（20℃恒温）、管路密封性；

选择对应金刚石容腔，安装到位；

用无水乙醇 / 去离子水冲洗管路 3 次，排除残留与杂质。

3.2 原料预处理（预分散，关键前置步骤）

目标：初步润湿、打破软团聚、降低粘度、保护容腔。

浆料配制

固含量：锂电池正极 15%–20%、硅碳负极 10%–15%、燃料电池催化剂 5%–10%、石墨烯 0.5%–1%；

顺序：溶剂→分散剂（600rpm 搅拌至溶解）→粉体（缓慢加入，防团聚）→低速搅拌 5min。

粗分散

高速剪切机：8000–12000rpm，15–20min，形成均匀粗分散液；

过滤：200 目滤网，去除大颗粒（>75μm）与杂质，防堵塞微通道。

3.3 梯度升压高压微射流均质（核心工艺）

原则：梯度升压、低温控温、循环优化，避免瞬时高压损伤材料结构。

参数设定

温控：全程 20℃–25℃（防碳材料氧化、金属氧化物相变）；

模式：梯度升压（低压预均质→梯度升压→高压稳定循环）。

标准化操作步骤

低压预均质：10,000psi（69MPa），循环 2 次，初步破碎大颗粒；

梯度升压：依次升至 20,000psi→30,000psi→45,000psi，每级循环 1 次；

高压稳定循环：目标压力下循环 3–7 次（材料而定），完成纳米分散；

出料：均质后立即收集至恒温容器，密封防氧化。

3.4 后处理工艺

脱泡：真空干燥箱（-0.09MPa），25℃，30min，去除气泡；

粒径调控：若粒径偏大，增加循环次数 1–2 次；若过度破碎，降低压力 5000psi；

储存：25℃避光密封，锂电池浆料 60 天无沉降，燃料电池浆料 90 天稳定。

四、分领域专项实验工艺与参数

4.1 锂电池正极材料（LFP、NCM811）

容腔：Z 型金刚石交互容腔

压力：30,000–45,000psi（207–310MPa）

循环：3–5 次（>8 次易再团聚）

固含量：15%–20%（NMP 为溶剂）

温控：25℃

工艺要点：梯度升压，防 NCM 结构坍塌；添加 1% PVP 分散剂，提升稳定性

4.2 锂电池硅碳负极材料（Si/C）

容腔：H30Z 型耐磨容腔

压力：25,000–35,000psi（172–241MPa）

循环：4–6 次

固含量：10%–15%（高粘度易致压力波动）

温控：20℃

工艺要点：适度循环，实现硅纳米颗粒在碳基体均匀负载，避免过度剪切破

石墨结构

4.3 氢燃料电池催化剂（Pt/C、IrO₂）

容腔：Z 型标准容腔

压力：35,000–45,000psi（241–310MPa）

循环：5–7 次

固含量：5%–10%（水 / 乙醇 = 1:1 为溶剂）

温控：20℃（防 Pt 颗粒高温团聚）

工艺要点：Nafion 与催化剂同步均质，促进离聚物均匀吸附，构建连续三相界面

4.4 超级电容器电极材料（石墨烯、活性炭、MnO₂）

石墨烯 / 碳纳米管

容腔：F 型片层剥离专用容腔

压力：20,000–45,000psi

循环：5–10 次

浓度：石墨烯 0.5%–1%、CNT 1%–2%

效果：高压力提升单层率，破除 CNT 管束，形成一维导电网络

活性炭 / 金属氧化物（MnO₂）

容腔：Z 型容腔

压力：35,000psi（活性炭）、20,000–30,000psi（MnO₂）

循环：5–7 次

温控：20℃（防碳氧化）

效果：优化孔隙结构，提高活性位点暴露

五、多维度实验结果与分析

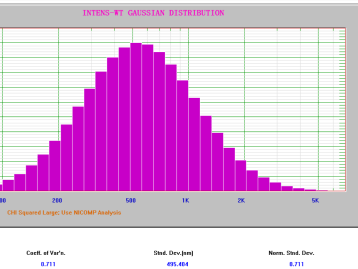

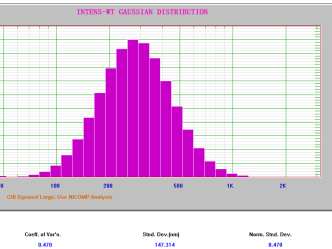

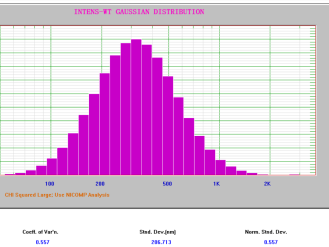

5.1 粒径与粒度分布（DLS、激光粒度仪）

锂电池正极

处理前：D50=500–800nm，D90>1500nm，PDI=0.35–0.45

处理后：D50=60–90nm，D90<100nm，PDI=0.12–0.18（分布极窄）

硅碳负极

处理前：硅颗粒团聚（1–5μm），分布不均

处理后：硅粒径 30–80nm，均匀嵌入碳基体，无团聚

燃料电池 Pt/C

处理前：平均粒径 696.8nm，团聚严重

处理后（1500bar×3 次）：平均粒径 128.5nm，<200nm 占比> 95%

编辑搜图

请点击输入图片描述（最多18字）

编辑搜图

请点击输入图片描述（最多18字）

编辑搜图

请点击输入图片描述（最多18字）

5.2 微观形貌（SEM/TEM）

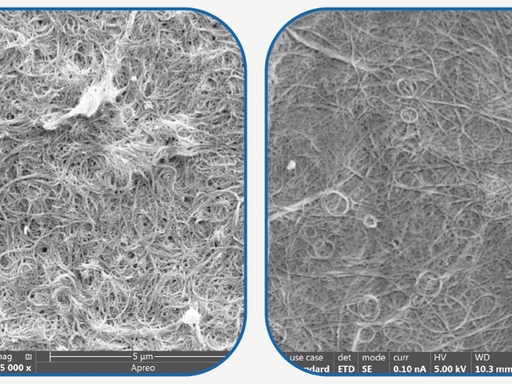

石墨烯

处理前：厚层堆叠、褶皱严重、尺寸不均

处理后：单层率 > 90%，片层薄（0.8–1.2nm）、尺寸均一（2–5μm）、无破损

编辑搜图

请点击输入图片描述（最多18字）

硅碳负极

处理前：硅颗粒团聚、裸露、分布不均

处理后：硅纳米颗粒（50–80nm）均匀嵌入碳网络，表面被碳包覆，无裸露硅

Pt/C 催化剂

处理前：Pt 颗粒团聚（10–20nm）、碳载体堆叠

处理后：Pt 颗粒 3–5nm（目标尺寸）、均匀分散于碳表面、无团聚、活性位点充分暴露

5.3 理化性质（比表面积、Zeta 电位、粘度）

比表面积（BET）

LFP：处理前 12–15m²/g→处理后 18–22m²/g（+30%–50%）

活性炭：处理前 1800–2000m²/g→处理后 2200–2400m²/g（+20%）

Zeta 电位

锂电池浆料：-25mV→-38~-45mV（绝对值 > 35mV，60 天无沉降）

石墨烯分散液：+30mV→+40mV（90 天稳定，无分层）

浆料粘度

高固含量正极：处理前 2500–3500mPa・s→处理后 1200–1800mPa・s（流动性显著提升）

5.4 电化学性能（扣式电池 / 燃料电池测试）

5.4.1 锂电池性能

磷酸铁锂（LFP）

首次放电容量：135mAh/g→155mAh/g（+15%）

倍率性能（10C）：85mAh/g→115mAh/g（+35%）

循环寿命（1C，1000 周）：容量保持率 78%→91%（+13%）

硅碳负极

首次库伦效率：78%→86%（+8%）

体积膨胀率：280%→160%（-43%）

循环寿命（500 周）：容量保持率 45%→82%（+37%）

5.4.2 氢燃料电池性能

Pt/C 催化剂（MEA）

最大功率密度：680mW/cm²→890mW/cm²（+31%）

电化学活性面积（ECSA）：42m²/g→65m²/g（+55%）

稳定性（0.6V 恒压 100h）：电流衰减 18%→7%（-61%）

5.4.3 超级电容器性能

石墨烯电极

比电容：220F/g→310F/g（+41%）

倍率性能（10A/g）：保持率 65%→85%

循环寿命（10,000 次）：99.2% 容量保持（无明显衰减）

MnO₂复合电极

比电容：380F/g→480F/g（+26%）

内阻：2.8Ω→1.8Ω（-36%）

5.5 批次稳定性与工业化适配

批次重复性：5 批次样品，粒径 D50 偏差 < 5%，容量偏差 < 3%（远优于超声 / 球磨）

放大适配：小试（NanoGenizer）参数可线性放大至中试（PilotGenizer）/ 生产（Genizer30K），工艺一致性强

纯度保障：金刚石容腔无金属污染，杂质含量 < 1ppm（满足动力电池 / 燃料电池高纯要求）

六、工艺优化要点与常见问题解决

6.1 核心工艺优化方向

压力 - 循环匹配

硬团聚材料（硅碳、NCM）：高压力 + 中循环（35,000–45,000psi，4–6 次）

片层材料（石墨烯、CNT）：中高压力 + 长循环（20,000–30,000psi，6–10 次）

催化剂（Pt/C）：高压力 + 中循环（35,000–45,000psi，5–7 次）

温控关键

碳基材料（石墨、石墨烯）：≤20℃（防氧化）

金属氧化物（LFP、MnO₂）：20℃–25℃（防相变）

燃料电池浆料：≤20℃（防 Pt 团聚、Nafion 降解）

固含量控制

固含量过高：粘度飙升、压力不稳、分散不均→降低固含量 2%–5%

固含量过低：效率低、能耗高→提高固含量至上限

6.2 常见问题与解决方案

堵腔

原因：预分散不足、大颗粒未滤除、固含量过高

解决：强化预分散（剪切 20min）、200 目 + 500 目双过滤、降低固含量

粒径偏大

原因：压力不足、循环次数少

解决：提升压力 5000psi、增加循环 1–2 次

材料结构破坏（如石墨层断裂、硅颗粒过度破碎）

原因：压力过高、循环过多

解决：降低压力 5000–10000psi、减少循环 1–2 次、选用 H30Z 型容腔

浆料再团聚

原因：温度过高、无分散剂、循环过量

解决：强化冷却（≤20℃）、添加 0.5%–1% 分散剂、控制循环≤7 次

七、结论与应用前景

7.1 研究结论

NanoGenizer 高压微射流均质机为新能源材料提供纳米级、高均匀、高稳定的标准化处理工艺，核心优势：

高效纳米化：粒径可控至 30–100nm，分布极窄（PDI<0.18）；

结构优化：提升比表面积（+20%–50%）、暴露活性位点、构建稳定导电网络；

性能飞跃：锂电池容量 + 15%、循环寿命 + 30%；燃料电池功率 + 31%、稳性显著提升；超级电容器比电容 + 40%；

工业化适配：批次稳定、无金属污染、可线性放大，满足高端新能源材料量产要求。

7.2 应用前景

该工艺已在动力电池硅碳负极、氢燃料电池 MEA、高端石墨烯导电剂、固态电池电解质等领域验证，成为下一代高能量密度、长循环寿命新能源材料的核心制备技术。随着新能源产业升级，NanoGenizer 高压微射流均质技术将在固态电池、钠离子电池、新型催化剂等前沿领域发挥关键作用，推动材料性能突破与产业降本增效。
