多像素光子计数器（MPPC，亦称硅光电倍增管SiPM）作为一种高性能半导体光子探测器，其核心优势在于能够精确探测单个光子事件，并进行光子计数。实现这一功能的关键，在于其单光电子增益——这是一个将微观光子事件转化为宏观可测电信号的核心标度参数。

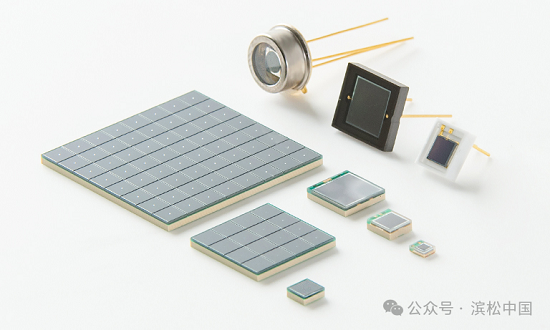

滨松MPPC相关产品

本文旨在系统阐述MPPC的单光电子增益。首先，从器件演化角度，厘清MPPC与普通光电二极管（PD）、雪崩光电二极管（APD）及单光子雪崩二极管（SPAD）的区别与联系。其次，深入解析单光电子增益的物理定义、计算公式及其决定性因素。进而，讨论环境温度对增益稳定性的影响及相应的电压补偿方案。最后，详细说明在实验室内标定和测量该增益的标准方法、步骤与数据分析模型。通过全文，读者可以全面理解单光电子增益为何是MPPC定量化应用（如高能物理、核医学成像、激光雷达）的基石。

一、MPPC器件基础
工作原理演进
一文读懂光电探测器PD与APD的核心差异——增益
Si光电二极管选型难题？一文搞定从原理到电路的全链路指南
之前在这两篇讲解Si半导体探测器的内容中我们介绍过如下内容：

• 普通光电二极管（PD）：无雪崩倍增，灵敏度有限。
• 雪崩光电二极管（APD）：工作在线性区，施加反向偏压实现碰撞电离倍增，增益通常为几十～几百，随电压升高而增大。如下图所示。

APD增益随反偏电压的变化

进一步增加反偏电压，APD将进入盖革模式：增益可达10⁶量级，与传统光电倍增管（PMT）相当；但雪崩一旦触发无法自停，需串联淬灭电阻实现被动淬灭，恢复探测能力。

• 单光子雪崩二极管（SPAD/SPPC）：盖革模式APD + 淬灭电阻，单像素对光子响应为 “有或无”，无法区分多光子事件。

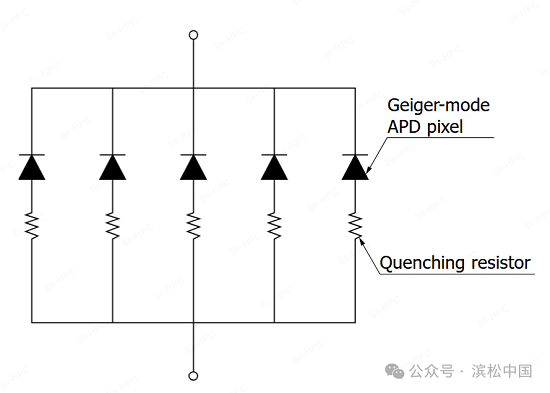

• MPPC/SiPM：将大量微米级（典型10–100 μm）SPAD微单元并联集成，如下图所示，MPPC可实现多光子分辨与高计数能力。

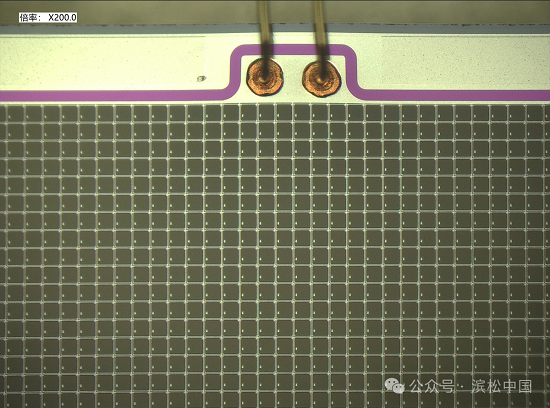

S13360-3050CS在高倍显微镜下的结构图

核心定义：MPPC是由大量工作在盖革模式下的APD微单元并联构成的光子计数型半导体探测器。

二、单光电子探测原理
MPPC可实现光子级精准探测，核心优势在于高且均匀的雪崩增益：
1、单个光子入射→产生原生光电子；
2、在强电场下触发盖革雪崩，产生约 10^⁶倍电子 - 空穴对；
3、输出电荷量清晰可测，大幅降低后端电子学放大压力，信噪比高、光电子数分辨能力优异。

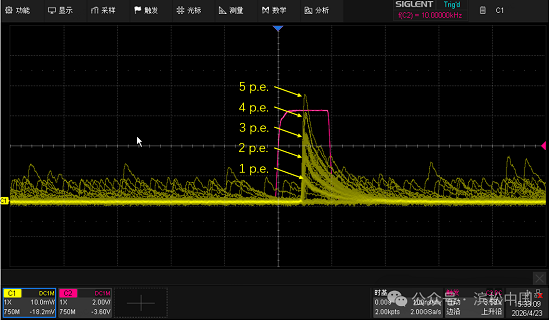

典型信号波形表现为分立光电子波形（1 p.e.、2 p.e.、3 p.e.…），可直接分辨光电子数量，如下图所示。

激光同步触发，MPPC在50Ω负载，21倍放大倍数下的波形图

三、增益定义与影响因素

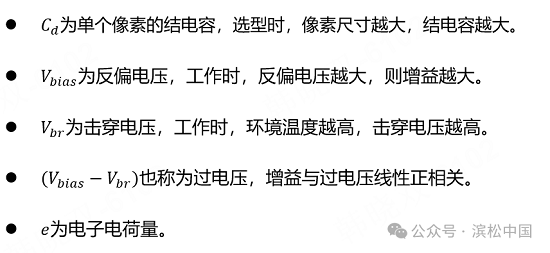

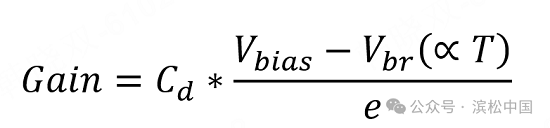

3.1增益公式

3.2增益特性

• MPPC的增益波动比APD小（非盖革模式下），无论是电子或空穴激发雪崩 ，SiPM的输出电压不变。
• MPPC的增益与淬灭电阻值无关，与入射波长无关。

3.3增益波动来源

• 微单元尺寸的变化(C_d)
• 掺杂浓度的变化
• 淬灭时间的变化
• 后脉冲

四、温度效应与温度补偿
4.1温度对增益的影响

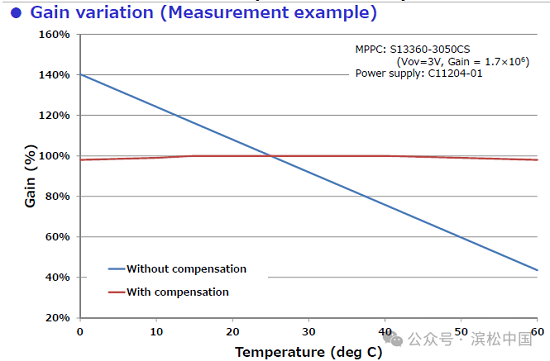

如果测试环境的温度变化较大，MPPC的击穿电压也会增加，从而降低增益，进一步影响输出信号的大小。如下表所示，对于S13360-3050CS，温度升高一度，增益减少约1.8%。

4.2补偿方案
为了维持增益稳定，通过控制反偏电压的大小，来补偿温度对击穿电压的影响，使得过电压不变。

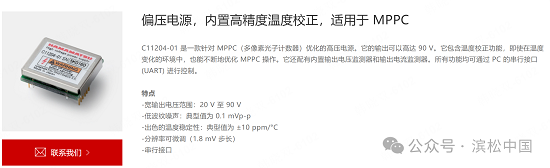

这里推荐滨松的高压电源C11204-01，超低电源纹波，自带温度补偿，补偿后增益几乎不变。

高压电源C11204-01产品介绍

五、增益测量方法

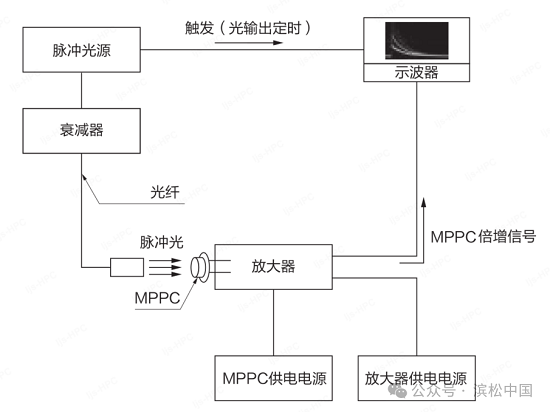

5.1测试系统构成

• 脉冲光源（ns级）→光衰减器→光纤→MPPC→放大器→示波器 / 高速采集卡
• 同步触发：光源输出定时信号→示波器

5.2测量步骤
1、光强衰减至平均几个光子水平。
2、采集20,000个信号波形。

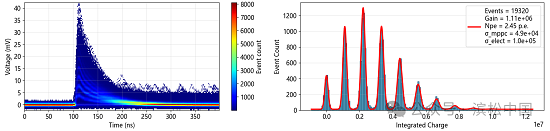

3、选定积分窗口（如下图90–300 ns），对波形面积积分，如下图左图所示。
4、得到单光电子谱，峰间距即为增益值，如下图右图所示。


长按识别上方二维码，即可获取MPPC单光电子增益拟合代码+MPPC单光电子原始数据！扫码后您将直接对接公众号人工客服，您的任何疑问都将得到第一时间的专业解答。同时，我们将实时为您推送最新资讯与咨询服务。

5.3数据拟合

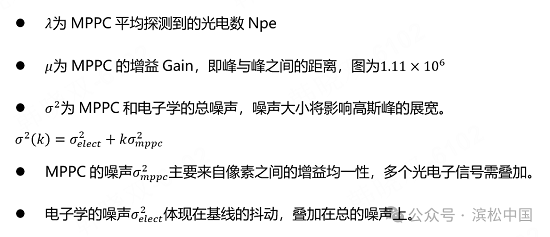

接下来对右图的单光电子谱进行拟合，考虑光源发光和光子探测服从泊松分布，光电子噪声及基线噪声服从高斯分布。拟合曲线为泊松与高斯分布的卷积求和。

六、增益的核心作用
对于极弱脉冲光的探测，如切伦科夫光，闪烁体发光等，增益就是衡量MPPC所探测到的光电子数的标尺，单光电子增益定义了单位1，输出信号光电子数值N才有意义。
