pco.edge 5.5助力外太空观测一：红外干涉仪为目的的气球望远镜项目
2026-07-16 来源:本站 点击次数:27Precision Attitude Control for the BETTII Balloon-Borne Interferometer
BETTII球载干涉仪的精确姿态控制
BETTII球载干涉仪的精确姿态控制
Dominic J. Benford†a, Dale J. Fixsena,b, Stephen A. Rineharta, Maxime J. Rizzob,a, Stephen F. Mahera,c, Richard K. Barrya
aNASA / Goddard Space Flight Center, Greenbelt, MD 20771;
bDepartment of Astronomy, University of Maryland, College Park, MD 20741;
cScience Systems & Applications, Inc., Lanham, MD 20706
doi: 10.1117/12.927224
Proceedings Volume 8444, Ground-based and Airborne Telescopes IV; 84442P (2012)
aNASA / Goddard Space Flight Center, Greenbelt, MD 20771;
bDepartment of Astronomy, University of Maryland, College Park, MD 20741;
cScience Systems & Applications, Inc., Lanham, MD 20706
doi: 10.1117/12.927224
Proceedings Volume 8444, Ground-based and Airborne Telescopes IV; 84442P (2012)
【摘要翻译】
用于红外干涉测量的球载实验双筒望远镜（BETTII）是一个加载在高海拔气球上飞行的8米基线远红外干涉仪。BETTII在30-90微米的波长下运行，将以小于半个弧秒的角分辨率获得科学目标的空间信息和光谱信息，这是其他远红外设施无法比拟的。这就要求将吊篮的姿态控制在几个弧秒的单位水平上，并将吊篮姿态的相位校正在小于十分之一弧秒的精度上，这对轻型球载系统来说是巨大的挑战。我们设计了一种精确的姿态确定系统，以高达100 Hz的频率在2 ms左右提供吊篮姿态信息，并以高达10 Hz的速率在半弧秒时间精度上提供精确的绝对姿态确定。涉及刚体运动和尖端倾斜活塞校正的多级控制系统可提供所需的精确指向稳定性，以便远红外仪器在开环控制中执行空间/光谱干涉测量。我们介绍了姿态确定和控制的设计关键点以及其发展状况。
关键词：精确指向，球载望远镜，红外干涉仪，姿态确定，姿态控制
Keywords: Precision Pointing, Balloon-borne telescope, Infrared interferometry, Attitude determination, Attitude control
Keywords: Precision Pointing, Balloon-borne telescope, Infrared interferometry, Attitude determination, Attitude control
图文节选（1）

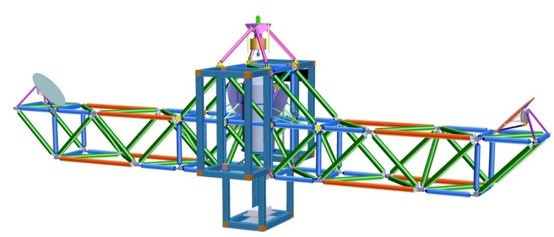

图1：我们通过使用由碳纤维管和紧凑型钢制端头制成的计量桁架，建造了一个坚固且刚硬、并在温度变化下表现良好的结构。用于承载如定星镜、低温恒温器等的单个机架的建造则使用钛、殷钢管的组合来确保刚度和适合的CTE效果。围绕计量桁架中心的是一个负载结构，该负载结构由80/20铝制成，旨在容纳BETTII系统的非光学组件。
图文节选（2）
图文节选（3）
3. 星体跟踪器
我们的星体跟踪器概念基于pco.edge科学相机。该探测器本体是一个像元为6.5微米、有5.5兆像素阵列的仙童CMOS 图像传感器。该图像传感器在红外波段的量子效率为40％，读取噪声为1.1 e-。它的读出速率足够快，可以连续采集100 fps，但是根据速度和灵敏度的双重需求，我们以10 Hz的频率进行操作。与相机连接的计算机用CameraLink采集卡进行数据采集……

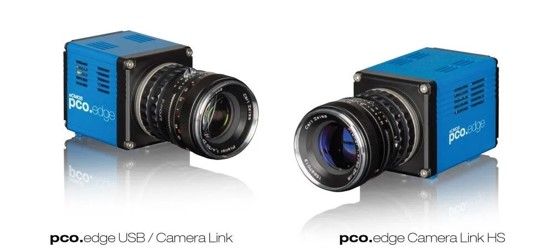

【关于pco.edge 5.5】
pco.edge 5.5 具有新异的科研级CMOS（sCMOS）芯片，能提供清晰的图像质量和准确的测量结果。为需要超高分辨率、高帧速率、16位动态范围、高量子效率和多种快门选项的用户精心设计，并且具有彩色芯片型号。
基本参数：
- 热稳定（制冷）0°C / +5°C / +7°C
- 超低中值读出噪音1.0 e-
- 高分辨率2560×2160像素
- 动态范围30 000 : 1 (CLHS, USB) / 27 000 : 1 (CL)
- 量子效率可达60%
- 快门曝光时间: 500 µs 至 2 s（RS）
- 最高帧速率100 fps
- 滚动快门或全域快门/全域重置快门
- Camera Link 全接口或者USB 3.0 接口
- 黑白或者彩色芯片
- 紧凑机身设计: 102×79×70 mm3
- 可选项：水制冷系统
