关键词：单纳米颗粒；锁相相机；瞬态透射

在等离子体纳米颗粒单粒子超快光谱研究中，传统单元件光电二极管 + 外置锁相放大器方案存在明显局限：单次仅能采集单一探测波长，不同波长需要逐点扫描，测量耗时长，还容易受激光光源波动带来数据偏差；集合体样品测量会被颗粒尺寸、形貌异质性干扰，难以获得单个纳米颗粒真实动力学信息。

Heliotis heliCam C3 像素阵列锁相相机，每个像素内置锁相解调单元，可并行完成多波长微弱调制信号采集。将其集成至瞬态透射显微镜，单次测量即可获取单个金纳米盘的宽带时间分辨瞬态透射光谱，同步捕捉电子弛豫动力学与声学振动信号。星朗浩宇/昊量光电作为国内授权代理商，提供设备选型、系统集成、二次开发技术支持，适配单颗粒泵浦‑探测、瞬态消光等超快光谱科研场景。

一、传统单粒子超快光谱实验现存难点

1. 波长串行采集效率低：单元件光电二极管一次只可采集一个波长，多波长光谱需要逐波长扫描，实验周期长，易受光源漂移干扰。
2. 集合测量存在平均效应：纳米颗粒样品颗粒尺寸、结晶度存在差异，群体测量会抹平单颗粒本征动力学特征。
3. 微弱信号解调系统复杂：单颗粒光信号极弱，传统方案需要光电倍增管、外置锁相放大器多器件堆叠，同步调试难度大。
4. 难以同步观测多类动态过程：电子‑声子弛豫、声学振动属于不同时间尺度，串行测量很难保证时序条件完全一致。

二、heliCam C3 锁相相机核心技术与实验原理

heliCam C3 为 300×300 像素阵列锁相相机，每个像素集成光电二极管与板载锁相解调电路，可直接解调 8kHz 泵浦调制参考信号，获取信号幅度与相位，不需要外接分立锁相设备。

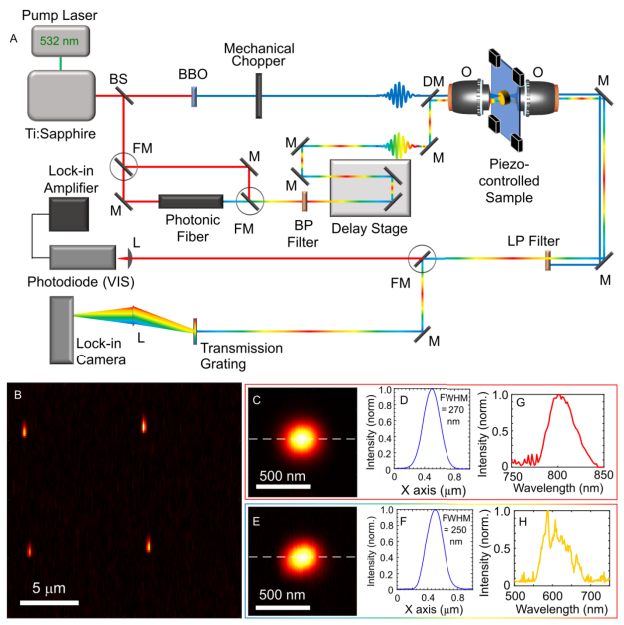

实验光路简述

1. 96MHz 钛宝石振荡器输出 800nm 飞秒脉冲，一路经 BBO 晶体倍频产生 400nm 泵浦光；另一路输入光子晶体光纤生成白光连续谱探针光；
2. 泵浦光经斩波器做 8kHz 频率调制；泵浦光与白光探针光共轴，通过油浸物镜聚焦至金纳米盘样品；
3. 透射光经过光栅分光，将不同波长色散投射至 heliCam C3 锁相相机靶面；
4. 相机以 8kHz 做锁相解调，并行采集 550‑800nm 波段各个波长的瞬态透射 ΔT/T 信号。

三、实验验证：锁相相机与单元件光电二极管性能对标

实验采用电子束光刻制备 120nm、140nm 金纳米盘样品，分别使用传统单元件光电二极管与 heliCam C3 锁相相机开展同一颗粒的对比测试：

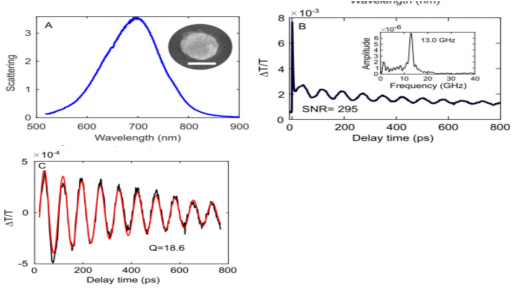

1. 单元件光电二极管结果：可测得 13.0GHz 声学振荡，阻尼时间 456ps，品质因数 Q=18.6；单延迟步积分时间 0.6s。

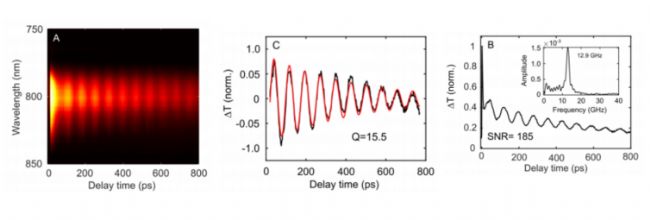

2. heliCam C3 锁相相机结果：测得声学振荡频率 12.9GHz，阻尼时间 381ps，Q=15.5；单延迟步积分时间 3.2s。

• 综合信噪比与积分时间换算，锁相相机灵敏度相较单元件光电二极管低约 3.7‑4.5 倍，但依然可以采集高质量单颗粒瞬态光谱。

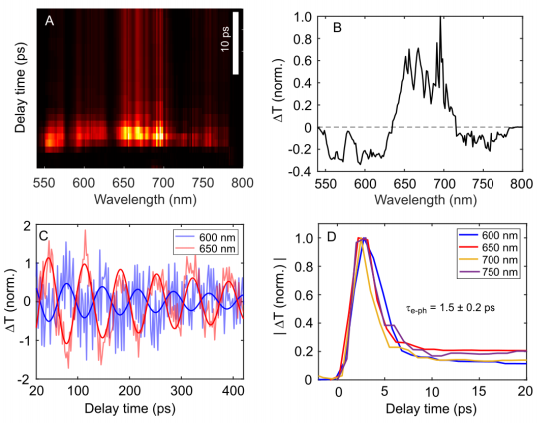

• 核心增益：一次采集获得完整宽带光谱，不需要逐波长扫描；可同步解析电子‑声子弛豫动力学、声学呼吸模式两类物理过程，观测不同波长下声学振荡相位反转现象。

四、heliCam C3 锁相相机核心应用优势

✅ 光谱多路复用并行采集：色散后全部探测波长同步解调，单次测量获取宽带瞬态光谱，省去逐波长扫描流程，降低光源波动带来的系统误差。
✅ 片上像素级锁相解调：每个像素内置锁相单元，直接输出幅度、相位数据，减少外部锁相设备堆叠，简化泵浦‑探测系统。
✅ 兼容兆赫兹重复频率超快激光：适配 96MHz 钛宝石振荡器，配合斩波器实现 kHz 调制解调，适配主流飞秒泵浦‑探测显微光路。
✅ 可同时解析多类动力学过程：同一组数据集同时提取电子‑声子弛豫、纳米颗粒声学振动信息，观测波长依赖相位特征。
✅ 拓展潜力大：当前实验仅使用单行像素；全阵列可面向多颗粒同步高光谱瞬态成像；原理可推广各类调制型单颗粒光谱测量。

五、典型适用科研方向

1. 等离子纳米颗粒单粒子超快光谱：金、银纳米盘 / 纳米棒瞬态消光、泵浦‑探测测量，解析电子动力学、声学呼吸模式。
2. 单颗粒瞬态吸收、瞬态透射显微：单纳米结构时间分辨光谱，规避集合样品平均效应。
3. 泵浦‑探测调制光谱系统搭建：材料、光化学方向微弱调制光信号并行解调。
4. 拓展方向：宽场锁相成像，未来实现视场内多个纳米颗粒同步光谱采集。

六、星朗浩宇/昊量光电配套供货与技术服务

Heliotis heliCam C3 锁相相机，星朗浩宇/昊量光电提供完整科研配套：

1. 售前评估：结合泵浦‑探测光路、调制频率、光谱范围给出配置建议；
2. 系统集成咨询：光栅分光、斩波器同步触发、与飞秒激光器的对接方案；
3. 软件支持：Matlab、LabVIEW 二次开发示例程序，协助数据处理流程搭建；
4. 本地化售后、技术答疑与操作培训。

七、FAQ

Q1：锁相相机对比单元件光电二极管，灵敏度差距如何？
A：heliCam C3 灵敏度略低于单元件光电二极管，换算后低约 3.7‑4.5 倍，但可满足高质量单颗粒瞬态光谱采集；核心优势为多波长并行采集。

Q2：heliCam C3 如何实现单粒子宽带瞬态光谱？
A：白光探针经光栅色散投射至相机靶面，每个像素对应一个探测波长；像素级锁相电路同步解调泵浦调制信号，一次采集得到多波长 ΔT/T 瞬态数据。

Q3：这套系统可以测哪些物理过程？
A：可获取纳米颗粒电子‑声子弛豫动力学、声学呼吸模式振动频率与阻尼，还可观测不同探测波长下声学振荡相位反转现象。

Q4：锁相相机只能用于金纳米颗粒实验吗？
A：原理上可用于各类单颗粒泵浦‑探测、瞬态消光、调制光谱实验；也具备向宽场多颗粒同步瞬态成像拓展的潜力。

八、总结

单粒子超快光谱受限于传统探测器串行采集模式，实验效率低且容易引入系统误差。heliCam C3 像素阵列锁相相机依靠像素级并行锁相解调，在灵敏度可接受的前提下，实现单纳米颗粒宽带瞬态透射光谱单次测量，同步捕捉电子弛豫与声学振动动力学，为等离子体纳米结构单颗粒超快研究提供一条可行硬件路径，还具备向宽场多颗粒成像拓展空间。

如果你正在搭建单粒子泵浦‑探测、瞬态消光显微光谱系统，可访问昊量光电产品页面查阅 heliCam C3 完整规格，联系技术人员开展选型评估。

了解更多高速锁相相机详情，请访问上海昊量光电的官方网页：

https://www.auniontech.com/details-1798.html

参考文献

Subhasis Adhikari, Niklas Gross, Kelly S. Wilson, Ojasvi Verma, Zhenyang Jia, Christy F. Landes, Sean T. Roberts, Stephan Link*,1,2,6,7,On-chip Lock-in Detection for Ultrafast spectroscopy of Single Particles，
