PCO FLIM技术助力化学和微流控研究：DAOTA pH值感测
2026-05-18 来源:本站 点击次数:33Background-free fluorescence decay time sensing and imaging of pH with highly photostable diazaoxotriangulenium dyes
高耐光性重氮杂氮染料pH值的无背景荧光衰减时间感测和成像
高耐光性重氮杂氮染料pH值的无背景荧光衰减时间感测和成像
Irene Dalfen, Ruslan I. Dmitriev, Gerhard Holst, Ingo Klimant, Sergey M. Borisov
【摘要翻译】
文章报道了一种用于基于寿命的自参考pH值感测的新型荧光二氮杂三棱（DAOTA）pH指示剂。DAOTA染料用酚类受体基团修饰，通过光诱导电子转移机制诱导荧光猝灭。吸电子氯取代基确保在最相关的pH值范围内响应（p，p-二氯苯酚和p-氯酚取代染料的表观pK'a值分别为~ 5和7.5）。这些染料具有较长的荧光寿命（17-20 ns）、高量子产率（~ 60 %）和高光稳定性。将染料固定在聚氨酯水凝胶D4中制备平面光电极。除了对荧光强度的响应外，光电极还表现出依赖于pH的寿命行为，这使得它们适合借助荧光寿命成像技术研究2D pH分布。对于具有高染料浓度（相对于聚合物为0.5-1 % wt.）的传感器而言，寿命响应尤其显著，并归因于有效的均匀荧光共振能量转移机制。
关键词：衰减时间，荧光共振能量转移，pH传感器，三角藻，光诱导电子转移，频域FLIM
关键词：衰减时间，荧光共振能量转移，pH传感器，三角藻，光诱导电子转移，频域FLIM
图文节选（1）

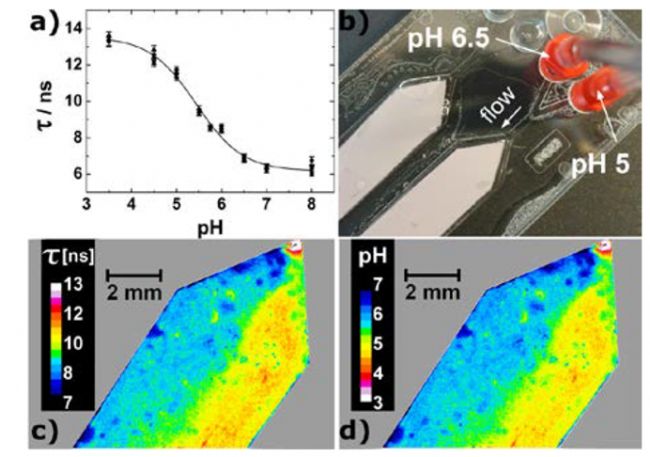

图5:D4（1 % wt）中基于PhOHCl2-DAOTA的平面光电极pH的FLIM成像。（a） ：显微成像实验中获得的荧光寿命的pH依赖性（读出区∼ 0.9 x 0.9毫米）。金属箔已在室温下测量≥ 每个pH值有3个不同的点。（b） ：带有集成传感器箔的微流控芯片的照片图像。（c） 和（d）：使用pH 6.5和5.0的缓冲液（速度21 µL min-1）同时冲洗的微流控芯片的衰变时间和pH分布的伪彩图像
图文节选（2）
使用PCO（www.pco.de）的pco.flim相机在频域内进行成像实验。激发源Omicron（www.Omicron-laser.de）的488 nm激光二极管（PhoxXplus 488-200用于pco.flim），以15 MHz调制频率（方波调制）进行调制。平均激光功率为100 mw。Nikon的NIS Elements AR显微镜软件用于数据采集和处理。对于显微镜测量，从传感器箔上切下直径为5 mm的传感面积，并将其粘在Greiner bio one（www.gbo.com）的一个黑色96微孔板上。使用配备尼康Plan Apo 20x/0.75物镜和安装在相机上的0.7x相机适配器的尼康Eclipse Ti-S显微镜获取图像。滤块儿包括一个激发带通滤波器FF02-482/18、一个二向色镜Di02-R488和一个发射长通滤波器BLP01-488R，均来自Semrock（www.Semrock.com）。使用Starna Scientific（www.Starna.com）的染料掺杂样片UMM/SFG作为寿命标准（τ=3.75 ns）……为了证明传感器的实际适用性，我们使用一种新的频域寿命成像相机pco.flim对其进行了实验调查。在成像实验（图5a）和TCSPC（图4）中获得的荧光衰减时间的pH依赖性相似。放置在微流控芯片（图5b）腔室中的平面光电极被证明非常适合监测pH梯度（图5c和5d）。这可能有用，例如，用于监测酶反应和等电聚焦。该实验还表明，平面光电极与FD-FLIM相机结合也可用于宏观上的其他实验，例如监测生物膜或伤口愈合期间的pH值。
【关于pco.flim】
【关于pco.flim】

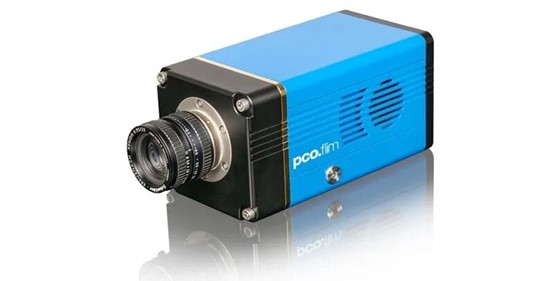

pco.flim相机系统是第一种采用Two-Tap CMOS成像芯片的荧光寿命成像相机。相机的像素和激发光间的同步使100皮秒至100微秒间的荧光衰减时间的分析成为可能。在1008×1008像素分辨率上，pco.flim最多可以读取45个双帧/秒，且可支持5 kHz – 40 MHz频率范围的调制。
基本参数：
- pco.flim激光器作为落射荧光测量的光源
- 可选择的激光波长和输出功率
- 100 ps到100 µs的寿命测量
- 调制频率从5千赫兹到40兆赫
- 500千赫兹到40兆赫外部调制信号
- 正弦/矩形的调制信号波形
- 像素分辨率1008 x 1008
- 频域FLIM
- USB 3.0接口
- 量子效率39 %
- 动态范围1000:1
- 45 双帧/秒 (2 tap读出)
- 可选曝光时间为1 ms到2 s
- 无振动水冷
- 特殊的测量与分析软件
