应用 KSV NIMA LB膜分析仪构建水面二维聚合物晶体通用合成平台
2026-05-26 来源:本站 点击次数:32
德累斯顿工业大学冯新亮/马普所王智勇团队 Nature Protocols：应用 KSV NIMA LB膜分析仪构建水面二维聚合物晶体通用合成平台
——SMAIS 表面活性剂单层辅助界面合成，让二维聚合物晶体从“能合成”走向“可设计、可放大、可复现”
导读
二维聚合物（two-dimensional polymers, 2DPs）是一类在两个正交方向上具有长程有序结构的共价聚合物网络。由于其结构单元可设计、孔道尺寸可调、机械稳定性高，并可为电子、离子和分子传输提供明确通道，2DPs 正成为电子器件、光电器件、膜分离和储能领域的重要材料平台。近期，德累斯顿工业大学与马克斯·普朗克微结构物理研究所王智勇、冯新亮团队以“SMAIS: a universal platform for the on-water surface synthesis of two-dimensional polymer crystals”为题在 Nature Protocols 发表方法学论文，系统总结了 surfactant-monolayer-assisted interfacial synthesis（SMAIS，表面活性剂单层辅助界面合成）这一水面合成平台。值得关注的是，文中明确将 Langmuir–Blodgett trough（KSV NIMA）用于平均分子面积与表面压力的评估。也就是说，KSV NIMA LB 膜分析仪在本文中承担了“读懂水面单分子层状态”的核心角色，是保证 SMAIS 可控和可复现的重要工具。
研究背景
传统二维聚合物或二维 COF 薄膜的制备常面临两类难题。自上而下剥离法虽然能得到纳米片，但片层容易重堆叠，层厚、横向尺寸和结构完整性难以精确控制；自下而上界面合成虽可直接生长薄膜，却往往缺少足够稳定的单体预组织作用，导致聚合前结构退化、晶域尺寸偏小，影响后续器件集成。
这篇 Protocol 关注的核心问题是：能否在温和的水面界面上，为单体提供一个既稳定、又具有方向性调控能力的二维模板？SMAIS 的答案是，先在水面构建有序表面活性剂单层，再利用表面活性剂头基与单体之间的静电作用、氢键或共价锚定作用，引导单体在水面下方预组织，随后加入第二单体，在界面限域环境中完成二维聚合与结晶。
研究方法
SMAIS 可概括为三个阶段。第一阶段，在水面制备稳定且有序的表面活性剂单层；根据单体电荷和官能团，可选择 SOS、SDBS、SnOS 等阴离子表面活性剂，也可选择 CTAB 等阳离子表面活性剂，或选择硬脂酸等形成特定相互作用的分子。第二阶段，将单体 1 的水溶液加入亚相，单体扩散至水面下方，并在表面活性剂单层诱导下形成长程有序的预组装结构。第三阶段，引入单体 2，使二维聚合被限制在水面区域内进行，反应动力学可通过 pH、温度、单体浓度和催化条件调节。

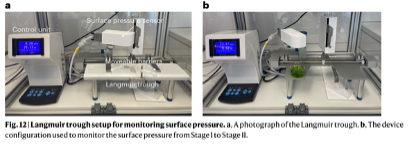

在这一流程中，KSV NIMA LB 膜分析仪提供了关键界面数据。研究者利用 Langmuir–Blodgett 槽和 Wilhelmy 板监测表面压力，记录表面压力—平均分子面积（π–A）等温线，从而判断表面活性剂单层是否完成从稀疏气态到凝聚液态的转变，并计算平均分子面积和不同反应容器中所需的表面活性剂投加量。对于依赖水面单层模板的合成方法而言，这一步相当于建立后续聚合的“起始界面标准”。
实验结果与分析
SMAIS 的优势首先体现在适用反应的广泛性。该方法已用于制备 2D polyamide、2D polyimide、2D polyimine、2D poly(boronate ester)、2D poly(pyridinium salt)、2D polyphenylenevinylene、2D polybenzimidazole 和 2D polyaniline 等多类二维聚合物晶体。通过调节反应时间与反应物浓度，所得晶体厚度可从约 1 nm 调控至 200 nm；横向面积可达到约 28 cm²，单晶晶域最高约 160 μm²。对于二维材料而言，晶域增大意味着晶界减少，更有利于保留材料本征传输特性。

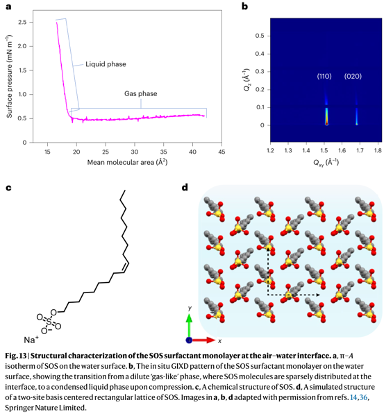

KSV NIMA LB 膜分析仪相关数据尤其说明了“为什么表面活性剂单层能够成为模板”。原文 Fig. 13a 给出了 SOS 在水面上的 π–A 等温线。随着挡板压缩，SOS 分子由稀疏分布逐渐进入凝聚状态，表面压力变化直接反映单层相态演化。结合原位 GIXD，研究者观察到 SOS 单层的清晰衍射峰，说明其在水面形成有序二维晶格。SMAIS 因而不是简单地把反应物放在水面，而是在一个可测量、可压缩、可调控的单分子层环境中组织反应。
实验结果与分析：表面压力记录单体预组织

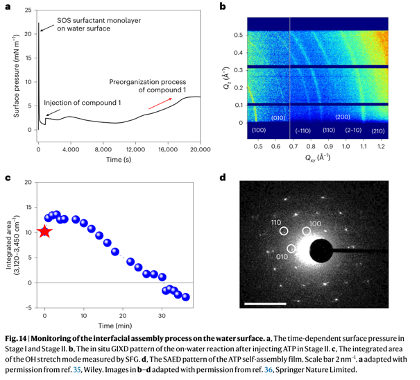

除单层形成外，单体是否真正吸附并在表面活性剂层下方预组织，也是 SMAIS 成败的关键。原文 Fig. 14a 记录了从 Stage I 到 Stage II 的表面压力随时间变化。当单体注入水相后，表面压力出现明显上升，表明单体自发吸附到表面活性剂单层下方，并开始发生界面预组织。与之配合的 GIXD、SFG 和 SAED 数据显示，SOS 单层在单体加入后仍保持有序晶格，而单体组装结构与表面活性剂晶格之间存在模板关系。
这也正是 KSV NIMA LB 膜分析仪在本文中的价值：它提供的不是最终二维聚合物的显微照片，而是合成早期的“界面过程数据”。实时表面压力曲线可以帮助研究者判断单体注入是否温和、是否发生有效吸附、界面是否被扰动，以及组装过程何时趋于稳定。LB 膜分析数据把原本难以观察的水面分子行为，转化为可记录、可比较、可优化的曲线。
结论与展望
总体来看，SMAIS 为二维聚合物晶体合成提供了一条兼具普适性、可放大性和可重复性的路线。其核心不是单一反应条件，而是一套围绕“水面表面活性剂单层—单体预组织—界面二维聚合”建立起来的方法学框架。KSV NIMA LB 膜分析仪在其中发挥了关键的界面定量表征作用：通过 π–A 等温线确定表面活性剂单层相态与平均分子面积，通过时间依赖表面压力曲线追踪单体吸附和预组织过程，并为不同反应体系优化提供可比较的数据基础。
当然，SMAIS 仍存在边界条件，例如对水溶性和表面活性剂兼容性的依赖，水作为界面介质带来的温度限制，以及部分不可逆 C–C 偶联反应中缺乏错误校正的问题。未来，若进一步发展混合亚相、有机液体界面、可编程表面活性剂单层或外场辅助结晶策略，SMAIS 有望覆盖更多单体体系和反应类型。对于从事二维聚合物、COF 薄膜、界面聚合和功能膜材料研究的团队而言，这篇 Protocol 的价值在于：它把“水面合成”从经验性操作推进到可监测、可诊断、可复现的实验流程，而这正是 LB 膜分析技术在先进材料研究中的独特意义。
基金支持
该研究方案所基于的相关工作获得 ERC Synergy Grant（2DPolyMembrane，No. 101167472）、ERC Consolidator Grant（T2DCP）、GRK2861（No. 491865171）、CRC 1415“合成二维材料化学”（No. 417590517）、德国科学委员会以及德累斯顿先进电子中心等支持。
原文链接
https://doi.org/10.1038/s41596-026-01368-4
相关文章
更多 >
