西北工业大学翁洁娜/林宗琼/黄维团队 Advanced Science：应用QSense QCM-D揭示聚芳胺正极的氯离子-π⁺轨道杂化储能机制
研究信息速览
| 期刊与论文 | Advanced Science，Beyond Electrostatics: Anion-π⁺ Orbital Hybridization Underpins High-Performance Chloride Storage in Poly(arylamine) Organic Cathodes |
| 研究体系 | PTPA/PDPZ聚芳胺正极；水系ZnCl₂电解液；Zn||PDPZ氯离子双离子电池 |
| 核心机制 | Cl⁻与氧化态PDPZ π⁺骨架形成以静电作用为主、兼具轨道电荷转移的离子-共价混合相互作用 |
| 关键仪器 | QSense Analyzer QCM-D平台与电化学工作站联用开展EQCM实时质量监测 |
| 代表性结果 | 236 mAh g⁻¹初始放电容量；175 Wh kg⁻¹能量密度；识别水合Cl⁻为主导载流子 |
在水系储能研究中，阴离子通常被视为维持电荷平衡的“配角”。但在双离子电池中，阴离子本身就是参与氧化还原和储能的载流子，其与正极骨架之间的结合方式，直接决定容量、反应电位和循环稳定性。长期以来，聚芳胺等p型有机正极的阴离子存储多被解释为带负电阴离子与氧化态N⁺位点之间的静电吸引。然而，这种局域化模型难以解释一个关键现象：具有相似氧化还原位点的材料，为什么会表现出截然不同的氯离子存储能力？
西北工业大学翁洁娜、林宗琼、黄维团队在Advanced Science以“Beyond Electrostatics: Anion-π⁺ Orbital Hybridization Underpins High-Performance Chloride Storage in Poly(arylamine) Organic Cathodes”为题发表研究论文，通过分子设计、理论计算、电化学测试和多种原位/非原位表征，提出“阴离子-π⁺轨道杂化”机制。研究表明，Cl⁻与氧化态聚芳胺骨架之间不仅存在静电吸引，还存在可测量的Cl⁻→π⁺轨道电荷转移。基于QSense Analyzer QCM-D平台开展的电化学石英晶体微天平（EQCM）实验，则从实时质量变化角度识别了进入和离开电极的载流子，为这一储氯机制提供了关键实验证据。
研究背景：储氯反应不能只用“静电吸附”解释
与Li⁺等阳离子相比，阴离子通常具有更大的有效尺寸和更复杂的空间构型，对宿主材料的几何结构、电子亲和性和电荷离域能力提出更高要求。氧化后的p型芳香骨架形成电子缺陷的π⁺体系，理论上既可通过库仑作用吸引阴离子，也可能通过轨道重叠和极化产生电荷转移。若只把正电荷限定在单个N⁺位点，就会忽略整个π共轭骨架对阴离子结合和自由基阳离子稳定性的贡献。
为回答这一问题，作者选择两种聚芳胺作为对照：传统聚三苯胺PTPA具有明显的螺旋桨构型，氮原子孤对电子参与π离域的能力有限；PDPZ则引入构象锁定的二氢吩嗪单元，骨架更刚性，π共轭范围更大。两种材料拥有不同的电荷离域能力，因此构成了检验“骨架电子结构是否决定Cl⁻存储”的理想模型。

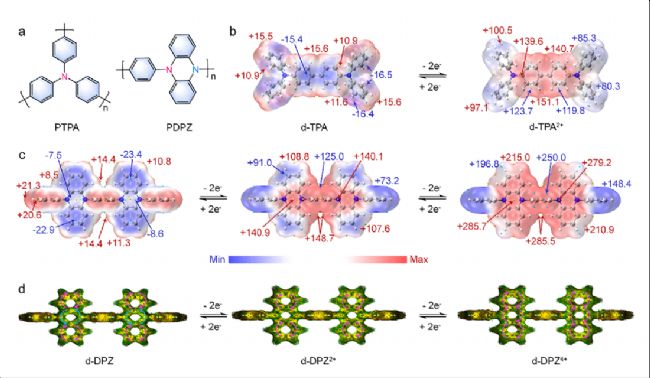

图1 PTPA与PDPZ的分子结构及不同氧化态下的电子结构演变。PDPZ的构象锁定吩嗪单元有利于形成更大范围的π电子离域，为稳定氧化态π⁺骨架和Cl⁻结合提供基础。研究方法：从分子轨道到电极界面的多尺度证据链
研究首先利用密度泛函理论比较PTPA和PDPZ在不同氧化态下的前线轨道、静电势和芳香性演变，并结合IGMH/AIM分析阴离子结合区域，采用能量分解和ETS-NOCV定量区分静电作用与轨道作用，再通过ADCH和电子密度差分观察Cl⁻向氧化态骨架的电荷转移。
实验方面，作者在3、10和30 m ZnCl₂水系电解液中测试材料的充放电、倍率和循环性能，并组装Zn||PDPZ氯离子双离子全电池。机理表征则包括XPS、EDS、原位ATR-FTIR和原位UV-vis-NIR。尤其值得关注的是，研究将镀金石英晶体作为PDPZ薄膜工作电极，使用QSense Analyzer与Autolab电化学工作站联用，在10 m ZnCl₂中同步记录循环伏安电流与石英晶体频率变化，把电极中的离子进出转化为可定量的实时质量信号。
实验结果与分析：高电子离域稳定Cl⁻-π⁺复合物
理论结果显示，PTPA氧化后正电荷仍较多集中在局部联苯区域，而PDPZ在逐步氧化过程中，电子缺陷可扩展到整个吩嗪骨架。随着氧化程度提高，PDPZ的π体系由反芳香向非芳香、再向芳香状态演变，形成更稳定、离域程度更高的π⁺骨架。这使Cl⁻能够靠近吡嗪环中心，并形成近似“面对面”的阴离子-π⁺配位结构。
能量分解进一步表明，完全氧化的d-DPZ⁴⁺·4Cl⁻复合物具有最强的Cl⁻结合能。其作用仍以静电稳定为主，但轨道作用并非可以忽略：按静电与轨道贡献之和计算，约89.5%表现为离子特征，约10.5%表现为共价特征。ETS-NOCV和电子密度差分均显示，Cl⁻孤对电子向PDPZ的电子缺陷π⁺骨架发生转移，新增电子密度能够在整个吩嗪单元中离域，而不是堆积在某个末端原子上。由此，PDPZ同时满足了两项要求：一方面与Cl⁻形成足够强的部分共价结合，另一方面又能通过骨架离域消化电荷扰动，避免形成不稳定的局域自由基阳离子。
这一差异直接反映在电化学性能上。PDPZ在10和30 m ZnCl₂中呈现两个清晰的氧化还原阶段，对应分步单电子反应；PTPA的Cl⁻存储能力则明显受限。在30 m ZnCl₂中，较低的自由水活性抑制了高电位下的副反应，使PDPZ的两级氧化还原过程得以长期保留。Zn||PDPZ全电池在30 m ZnCl₂中于0.1 A g⁻¹下实现236 mAh g⁻¹的初始放电容量和175 Wh kg⁻¹的能量密度；在1 A g⁻¹下仍可输出约100 mAh g⁻¹。10 m ZnCl₂体系在1 A g⁻¹下循环2000次后仍保持74 mAh g⁻¹，显示出有机正极储氯的应用潜力。

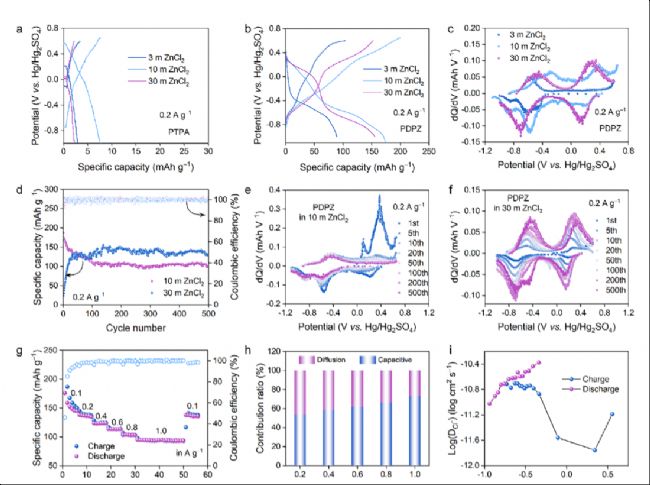

图2 PTPA与PDPZ的氯离子存储性能。PDPZ在不同浓度ZnCl₂中呈现两级氧化还原反应，并在30 m ZnCl₂中表现出更稳定的循环行为和较好的倍率性能。QSense QCM-D的关键作用：定量回答“究竟是谁在进出电极”
仅凭充放电曲线，很难区分进入正极的是游离Cl⁻、水合Cl⁻、OH⁻，还是[ZnCl₄]²⁻等含锌络合阴离子。QSense Analyzer QCM-D平台在本文中以EQCM模式工作：PDPZ薄膜旋涂于镀金石英晶体表面，晶体同时充当质量传感器和工作电极；Ag/AgCl和铂丝分别作为参比电极和对电极。在10 m ZnCl₂中稳定15 min后，以3 mV s⁻¹进行循环伏安，并同步记录频率与电流。作者依据Sauerbrey关系将频率变化换算为单位面积质量变化，再结合转移电荷计算每摩尔电子对应的质量变化（MPE或Δm/Q），从而反推出参与反应的离子及其水合状态。
QSense数据揭示了两个连续储氯阶段。第一氧化平台中，MPE依次由111.26降至53.16和24.22 g mol⁻¹ e⁻，对应水合程度逐步降低的Cl⁻进入PDPZ，并伴随少量OH⁻共嵌入；作者估算OH⁻仅贡献约7.5%的总电荷。随着聚合物达到溶胀平衡，第二氧化平台出现50.85 g mol⁻¹ e⁻的特征值，表明该阶段主要嵌入单水合Cl⁻。还原扫描时，178.98 g mol⁻¹ e⁻的较高MPE则说明水合Cl⁻脱出与聚合物脱水同步发生。频率-质量信号与电位、电流的对应关系不仅证明Cl⁻是主导载流子，也把“离子插层、脱溶剂化和聚合物溶胀”这些相互交织的过程分辨出来。
因此，QSense QCM-D在本文中并非辅助性的性能表征，而是机理判断的核心环节。它提供了电化学过程中的原位、连续和定量质量信息，并与XPS/EDS对含锌络合物的排除、原位光谱对骨架变化的识别相互印证，使作者能够从“发生了氧化还原”进一步推进到“哪种离子、以何种水合状态、在何个电位阶段进入或离开电极”。

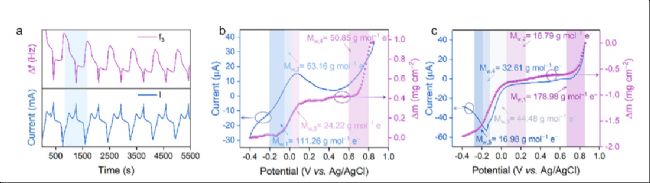

图3 QSense Analyzer EQCM实时质量监测结果。（a）PDPZ电极循环伏安过程中频率与电流随时间的同步变化；（b）氧化扫描和（c）还原扫描中的电流-电位及质量-电位关系。不同电位区间的MPE/Δm-Q特征值用于识别Cl⁻的水合状态、少量OH⁻共嵌入及脱水过程。光谱证据：整个π⁺骨架参与可逆储氯
XPS显示，充电后PDPZ中出现与C=N⁺相关的新峰，放电后该信号减弱并恢复C-N特征，说明季铵型氧化还原中心具有良好的可逆性；Cl 2p和O 1s结果与QSense识别到的Cl⁻及少量OH⁻参与过程一致。原位ATR-FTIR进一步观察到吩嗪单元中C-C-N/C-N-C弯曲及芳环振动随电位有规律演变，并与理论光谱吻合，说明参与Cl⁻结合的不是孤立N位点，而是整个带正电的π共轭框架。原位UV-vis-NIR中可逆的吸收变化则从电子结构层面支持Cl⁻向阳离子PDPZ骨架的电荷转移。
结论与展望
这项研究的价值不只在于获得了一种高容量有机正极，更在于建立了理解阴离子存储的新框架：高性能储氯需要“足够强的阴离子-π⁺相互作用”和“足够高的阳离子骨架电荷离域能力”同时成立。Cl⁻的强亲核性带来可测量的轨道电荷转移，而PDPZ的刚性共轭结构则负责稳定转移后的电荷，两者协同实现多电子、可逆的阴离子存储。
这一设计原则可为其他卤素阴离子及有机p型正极提供参考。未来若能进一步优化电解液水活性、离子脱溶剂化过程、聚合物孔道和锌负极稳定性，并借助QSense QCM-D/EQCM持续解析界面质量、溶胀与副反应，有望推动阴离子储能从机理研究走向更高能量密度和更长寿命的器件。
