尼康SMZ800N体视显微镜升级LED荧光模块在秀丽线虫研究中的解决方案
2026-07-12 来源:本站 点击次数:135一、引言
秀丽线虫（Caenorhabditis elegans）作为发育生物学、神经科学及遗传学研究的经典模式生物，其研究过程高度依赖体视显微镜的成像质量与操作便捷性。从全虫表型筛选、胚胎发育观察到微观结构解剖，研究人员需要在宽视场与高分辨率之间灵活切换，同时兼顾长时间操作的舒适性。本方案采用尼康 SMZ800N 平行光学系统体视显微镜，专为线虫研究中的“高通量筛选”与“精细操作”双重需求设计。SMZ800N 凭借 8:1 变焦比、78mm 超长工作距离及 ED Plan Apo 物镜系统，在保持优异光学性能的同时，提供了竞争力的操作空间与成本效益。同时，方案引入了由广州市莱特光电技术有限公司提供的 SMZ800N-UVBGR-E 电动智能荧光模块，为线虫多色荧光成像提供了高效、智能的升级选择，是构建高效线虫研究平台的理想组合。
二、尼康 SMZ800N 的核心应用优势

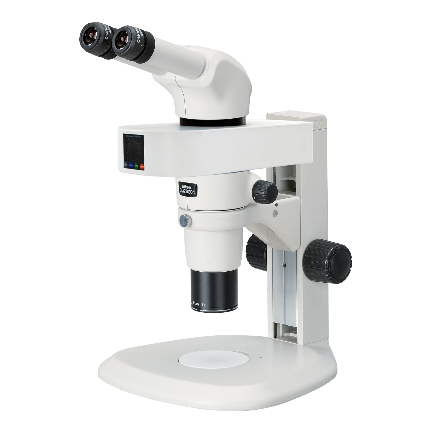

SMZ800N 采用尼康成熟的平行光学系统设计，通过精密的光学架构与人体工学设计，解决了线虫研究中“操作空间受限”、“图像边缘模糊”及“视觉疲劳”等核心痛点。
1. 8:1 变焦比与 1-8x 范围：兼顾全局与细节
- 黄金变焦范围： SMZ800N 提供 1x-8x 的连续变焦能力，配合 10x 目镜可实现 10x-80x 的综合倍率。这一范围覆盖了线虫研究的核心需求：低倍端（1x-2x）用于培养皿内多条线虫的快速扫描与计数；高倍端（6x-8x）用于单条线虫的咽部、生殖腺及神经元形态观察。
- 高分辨率保障： 在最大变倍下，配合 ED Plan 2x 物镜，系统可实现高达 640 LP/mm 的分辨率，足以清晰分辨线虫肠道颗粒、角质层纹理等亚细胞级结构，确保图像锐利无模糊。
- 平行光学系统： 光路全程平行设计，确保在整个变焦范围内，图像中心与边缘的清晰度、亮度保持高度一致，避免传统内斜光学系统在高倍下边缘画质下降的问题。
2. 78mm 超长工作距离：为微操预留充足空间
- 操作自由度： SMZ800N 标配 1x 物镜下工作距离高达 78mm，显著优于同级显微镜。这为线虫的显微注射、激光切割、挑虫操作等微操实验预留了充裕的空间，避免物镜与操作工具或培养皿发生碰撞。
- 大样本兼容： 超长工作距离使其能够轻松容纳标准 90mm 培养皿、多孔板甚至小型微流控芯片，无需频繁更换低倍物镜即可进行大范围观察，极大提升实验效率。
- ED Plan Apo 物镜系统： 支持 Plan Apo 0.75x/1x/1.5x 及 ED Plan 1.5x/2x 等多款高性能物镜，其中 ED Plan 系列采用超低色散玻璃，有效消除色差，确保多色荧光标记（如 GFP/RFP）的颜色还原准确，无紫边或色晕干扰。
3. 人体工学与模块化设计：保障长时间实验的舒适度
- 倾斜式目镜筒： 支持 P-TERG100/P-TERG50 等倾斜式三目镜筒，目镜倾角可在 0°-30° 范围内无级调节，适配不同身高及坐姿/站姿，有效缓解科研人员颈部与眼部疲劳。
- 薄型 LED 透射照明机体： P-DSL32 LED 透射照明机体采用超薄设计，高度仅约 40mm，不仅提供均匀明亮的透射光，还方便培养皿的取放与微操工具的伸入。内置 OCC（斜射相关对比）照明功能，可显著增强无色透明线虫的轮廓对比度，无需染色即可清晰观察。
- 轻量化机身： 整机重量仅约 6.8kg（含双目镜筒及平板机体），便于在实验室间移动或集成到自动化系统中，同时保持优异的机械稳定性。
三、LED体视荧光模块升级应用介绍

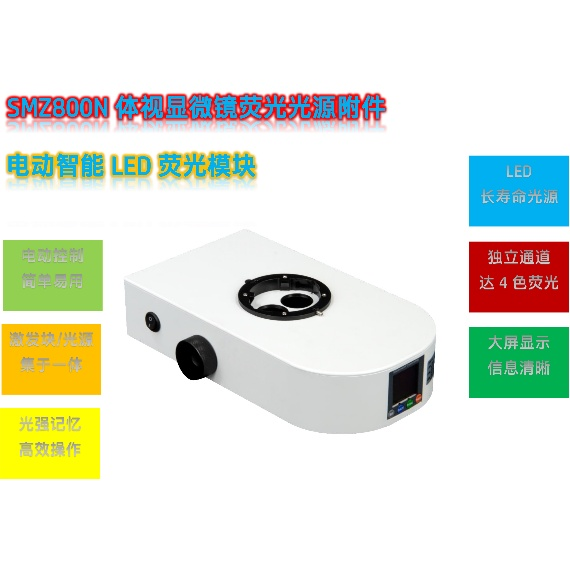

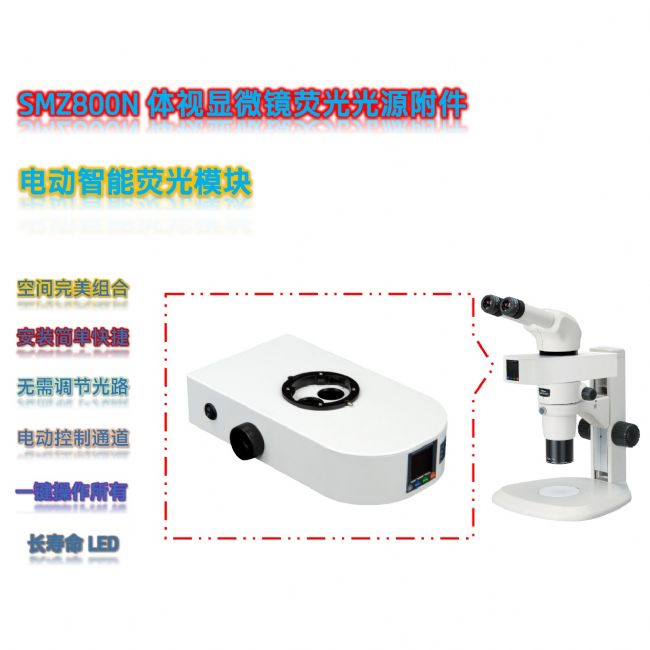

为满足线虫研究中日益增长的多色荧光观察需求，本方案特别整合了由广州市莱特光电技术有限公司研发的 SMZ800N-UVBGR-E 电动智能荧光模块。该模块集大功率 LED 光源与荧光激发块于一体，为 SMZ800N 赋予了的荧光成像能力。
1. 多色荧光观察能力：覆盖主流探针
SMZ800N-UVBGR-E 模块支持多达 8 个独立荧光通道（可选配 4 或 6 通道），覆盖线虫研究中常用的荧光探针：
- UV (DAPI)： 激发 360/45nm，发射 460/50nm，用于细胞核染色观察。
- B (FITC/GFP)： 激发 470/35nm，发射 525/45nm，用于绿色荧光蛋白标记的神经元或特定细胞观察。
- G (TRITC/CY3)： 激发 540/35nm，发射 605/65nm，用于红色荧光标记的肌肉或肠道结构。
- Y (mCherry)： 激发 570/43nm，发射 610nmLP，用于远红光标记，减少自发荧光干扰。
- R (Cy5/CTB)： 激发 635/30nm，发射 692/40nm，用于深层组织或多重标记实验。
2. 电动智能控制：高效操作体验
- 一键触控切换： 采用电动化操控方式，通过触摸键即可实现荧光通道的快速切换，无需手动拨动滤块转盘，大幅提升多色观察效率。
- 光强记忆功能： 智能记忆各通道的最佳光强设置，在不同荧光通道间切换时无需二次调节，保证成像条件的一致性。
- 大屏直观显示： 配备 1.44 英寸彩色大屏，以对应荧光颜色的方柱方式清晰显示每个通道的状态，并以百分比数值精确显示光强，操作状态一目了然。
- 单指旋钮控制： 大直径多功能旋钮采用防滑齿纹与指压设计，仅需单指便可完成旋转调节与点击确认，操作灵敏高效。
- 软件联动支持： 支持软件控制及协议通讯联动控制（选配），可无缝集成到自动化成像系统中。
3. 散热与寿命优势：稳定可靠的光源
- 主动循环风散热： 采用铝合金壳体散热结合内部低震动风扇主动散热，有效避免灯珠或滤光片中心波峰发生漂移，同时低风噪设计不干扰实验环境。
- 超长使用寿命： 大功率 LED 光源使用寿命 >30,000 小时，即开即用，无须预热，关机无间隔要求，显著降低维护成本与停机时间。
- 防尘与稳定性： 内部封闭结构设计有效防尘，保证灯珠使用寿命稳定，确保长期实验的光强一致性。
- 紧凑轻薄设计： 模块主体尺寸仅 236mm x 144mm x 63mm，净重约 2kg，外观简洁无外接控制器，压缩了观察高度变化，保持了 SMZ800N 原有的操作空间优势。
四、在线虫研究中的具体应用
基于 SMZ800N 的光学特性与 SMZ800N-UVBGR-E 荧光模块的扩展能力，以下应用场景可获得显著的效率与质量提升：
1. 全虫表型筛选与计数
- 配置： SMZ800N + Plan Apo 0.75x 物镜 + P-DSL32 LED 透射机体
- 优势： 0.75x 物镜提供超大视场，一次可观察整个 90mm 培养皿；OCC 照明增强透明线虫与琼脂背景的对比度，快速识别运动异常、体型缺陷等表型；78mm 工作距离允许使用长柄挑虫针直接操作。
2. 胚胎发育与活体观察
- 配置： SMZ800N + Plan Apo 1x 物镜 + SMZ800N-UVBGR-E 荧光模块（B通道 GFP）
- 优势： 1x 物镜平衡视场与分辨率，清晰观察胚胎分裂过程；LED 冷光源无热辐射，避免胚胎热损伤，支持长时间延时摄影；电动切换与光强记忆功能确保连续观察条件一致。
3. 神经元图谱绘制与亚细胞结构观察
- 配置： SMZ800N + ED Plan 2x 物镜 + 高分辨率数码相机 + SMZ800N-UVBGR-E 荧光模块（B/G/Y 多通道）
- 优势： ED Plan 2x 物镜提供 640 LP/mm 高分辨率，清晰分辨神经环、突触连接等精细结构；多色荧光模块支持 GFP/RFP/mCherry 等多重标记，复消色差设计确保多色荧光信号无串色；配合 NIS-Elements 软件可实现 Z-stack 采集与 EDF（扩展景深）合成，获得全层清晰的三维图像。
4. 微操实验（显微注射/激光切割）
- 配置： SMZ800N + Plan Apo 1x 物镜 + 通用桌面机体（G-US1/G-US2）
- 优势： 78mm 工作距离为注射针、激光头提供充足操作空间；通用桌面机体支持 XY 大行程移动（260mm x 245mm），便于定位多个样本；倾斜式镜筒确保操作者保持自然坐姿，减少长时间微操的疲劳。
5. 高通量多孔板观察
- 配置： SMZ800N + Plan Apo 0.75x 物镜 + XY 载物台 + SMZ800N-UVBGR-E 荧光模块
- 优势： 快速定位 96/384 孔板，OCC 照明增强孔内样本对比度；电动荧光切换配合软件联动，可实现多孔板自动化荧光扫描与数据采集。
| 应用场景 | 推荐配置 | 核心优势 |
| 全虫表型筛选 | Plan Apo 0.75x + P-DSL32 LED 机体 | 超大视场，OCC 增强透明样本对比度，78mm WD 便于挑虫 |
| 胚胎发育活体成像 | Plan Apo 1x + SMZ800N-UVBGR-E 荧光模块 | LED 冷光源减少光毒性，电动切换与光强记忆支持延时摄影 |
| 神经元/亚细胞结构 | ED Plan 2x + 高分辨率相机 + UVBGR-E 模块 | 640 LP/mm 分辨率，多色荧光无串色，支持 Z-stack/EDF |
| 显微注射/微操 | Plan Apo 1x + G-US1 通用桌面机体 | 78mm 超长工作距离，XY 大行程载物台，人体工学镜筒 |
| 高通量多孔板观察 | Plan Apo 0.75x + XY 载物台 + UVBGR-E 模块 | 快速定位多孔板，OCC 照明增强对比度，支持软件联动 |
1. 实施建议
- 环境要求： SMZ800N 对振动敏感度适中，常规实验台即可满足；荧光观察建议在暗室或配备遮光罩，以提升信噪比。
- 样品制备： 推荐使用琼脂糖垫或微流控芯片固定线虫，配合 OCC 照明可获得最佳立体成像效果；活体成像建议使用低熔点琼脂糖或麻醉剂（如 NaN3）减少运动伪影。
- 软件集成： 建议搭配 NIS-Elements D/B/A 软件，实现电动变焦、荧光切换、Z-stack 采集、EDF 合成及自动拼接的全流程自动化，提升数据产出效率。SMZ800N-UVBGR-E 荧光模块支持软件联动控制，可深度集成至自动化工作流。
- 附件扩展： 可根据需求选配智能物镜转盘（P-RNI2），实现物镜齐焦切换与倍率自动识别；或加装暗视场/偏光附件，拓展特殊观察模式。
2. 核心价值
- 操作效率提升： 8:1 变焦比与 78mm 工作距离结合，减少 80% 以上的换镜、调焦与样本移动时间；电动智能荧光模块的一键切换与光强记忆功能，进一步缩短多色荧光观察的准备时间，尤其适合高通量筛选与微操实验。
- 成像质量保障： ED Plan Apo 物镜与平行光学系统，确保发表级图像的分辨率、色彩准确性与边缘一致性；高品质带通滤光片与多通道独立设计，保证荧光信号的纯洁度，满足顶刊发表要求。
- 活体研究友好： 超长工作距离与 LED 冷光源设计（含荧光模块 >30,000h 寿命），最大限度降低光损伤与热损伤，支持更长时间程的活体动态观测。
- 投资回报优化： SMZ800N 在保持科研级光学性能的同时，提供具竞争力的价格与丰富的附件扩展性；SMZ800N-UVBGR-E 荧光模块以低成本、高集成度的方式赋予系统多色荧光能力，是预算有限但追求高质量成像实验室的优先方案。
尼康 SMZ800N 体视显微镜以 8:1 变焦比、78mm 超长工作距离及 ED Plan Apo 物镜系统，重新定义了科研级体视显微镜在模式生物研究中的性价比。其平行光学系统确保了从低倍筛选到高倍观察的全程清晰，人体工学设计保障了长时间实验的舒适与高效。搭配广州市莱特光电技术有限公司提供的 SMZ800N-UVBGR-E 电动智能荧光模块，系统更获得了多色荧光成像、电动智能控制与超长寿命光源的大升级，模块化附件系统为未来升级预留了充足空间。对于追求操作便捷性、成像质量与成本效益平衡的线虫研究实验室，SMZ800N 搭配莱特光电荧光模块是当前高实用价值与投资回报的选择。
本解决方案中提到的LED电动体视荧光模块由广州市莱特光电技术有限公司提供。该公司专注于显微光学领域的技术创新与产品开发，致力于为科研及工业用户提供高品质的光源、滤光片及显微成像附件等产品。莱特光电凭借其专业的技术团队和对用户需求的深刻理解，为奥林巴斯、尼康、徕卡等主流品牌显微镜提供精准适配的升级方案，帮助用户提升研究效率，创造更大价值。
