基于LED体视荧光模块的体视荧光显微镜在果蝇研究中的应用方案
2026-09-07 来源:本站 点击次数:70体视荧光显微镜在果蝇研究中的应用方案
基于LED体视荧光模块的多色荧光成像升级路径
面向遗传学与发育生物学实验室的技术应用参考
一、果蝇作为模式生物的研究价值与显微观察需求基于LED体视荧光模块的多色荧光成像升级路径
面向遗传学与发育生物学实验室的技术应用参考
黑腹果蝇（Drosophila melanogaster）是遗传学和发育生物学研究中经典的模式生物。果蝇具有饲养成本低、生命周期短（约10天）、繁殖能力强、染色体巨大、遗传学背景清晰、基因操作工具成熟等优势。自摩尔根时代以来，果蝇研究为遗传学、发育生物学、神经科学、免疫学等领域做出了重要贡献。
在果蝇研究中，显微观察贯穿整个实验流程。从果蝇的麻醉挑选、处女蝇收集、表型观察、幼虫解剖，到成虫的组织取材和荧光信号检测，都需要在体视显微镜下进行。体视显微镜具有较大的工作距离、较宽的视场和立体视觉效果，适合果蝇成虫、幼虫和蛹的整体观察以及显微解剖操作。随着Gal4-UAS系统和荧光标记技术的普及，越来越多的果蝇实验需要观察荧光信号，常规明场体视显微镜无法满足这一需求，实验室需要在体视显微镜上拓展荧光观察能力。
二、体视显微镜在果蝇研究中的核心作用
体视显微镜在果蝇研究中发挥着多方面的核心作用，主要包括：一是果蝇麻醉与挑选，研究人员在二氧化碳麻醉板或乙醚麻醉瓶中对果蝇麻醉后，在体视显微镜下区分雌雄、挑选特定表型个体，处女蝇收集是果蝇杂交实验中的关键步骤；二是表型观察与筛选，在体视显微镜下观察果蝇的翅膀形态、复眼结构、体色、刚毛排列等表型特征，判断基因突变或基因敲低后的表型变化；三是幼虫解剖与组织取材，果蝇三龄幼虫的神经系统、唾液腺、成虫盘等组织的解剖需要在体视显微镜下进行，立体视觉和较大工作距离为精细解剖提供了操作空间；四是荧光标记品系的建立与筛选，通过显微注射或杂交获得的转基因果蝇品系需要在体视荧光显微镜下观察荧光标记信号，筛选阳性个体用于后续实验。
三、荧光标记技术在果蝇研究中的应用
3.1 常用荧光蛋白与Gal4-UAS系统
果蝇研究中最常用的基因表达调控系统是Gal4-UAS系统。该系统利用酵母转录因子Gal4特异性结合上游激活序列（UAS），驱动下游目的基因的表达。通过将不同组织特异性的Gal4驱动子与UAS-荧光蛋白转基因果蝇杂交，可以在特定组织或细胞类型中表达荧光蛋白，实现组织特异性的荧光标记。
常用的荧光蛋白包括：绿色荧光蛋白（GFP）及其变体（EGFP、mCD8-GFP用于细胞膜标记），用于标记特定基因表达模式、细胞形态和位置；红色荧光蛋白（mCherry、RFP、tdTomato），常用于与GFP双标记共定位实验；黄色荧光蛋白（YFP）和蓝色荧光蛋白（BFP），用于多色共标记实验。
| 荧光标记类型 | 代表标记物 | 激发/发射颜色 | 果蝇研究中的典型用途 |
| 绿色荧光蛋白 | GFP、EGFP、mCD8-GFP | 蓝光激发/绿色发射 | 基因表达模式、细胞谱系追踪、神经元形态标记 |
| 红色荧光蛋白 | mCherry、RFP、tdTomato | 黄绿光激发/红色发射 | 双标记共定位、组织特异性表达、突触标记 |
| 黄色荧光蛋白 | YFP、Venus | 蓝光激发/黄色发射 | 多色共标记、蛋白互作（FRET） |
| 蓝色荧光蛋白 | BFP、EBFP | 紫外激发/蓝色发射 | 多色共标记、细胞核标记 |
| 细胞核标记 | Histone-GFP、H2B-mCherry | 蓝/绿光激发 | 细胞计数、有丝分裂观察、凋亡检测 |
在高级果蝇研究中，研究人员经常需要同时观察两种或以上的荧光标记，例如同时观察GFP标记的神经元和mCherry标记的胶质细胞，分析神经元与胶质细胞的相互关系；或同时观察GFP标记的成虫盘和mCherry标记的特定蛋白，分析蛋白的亚细胞定位。多色荧光共标记实验要求显微镜能在不同荧光通道间快速切换，各通道激发光强可独立调节，且切换通道时不需重新调焦。
四、LED体视荧光模块在果蝇研究中的技术作用
4.1 模块结构与工作原理
LED体视荧光模块是集成化的外置荧光功能拓展组件，通过专用转接环安装在体视显微镜镜体与目镜之间。模块内部集成大功率LED激发光源、多组荧光滤光激发块、电动通道切换机构、聚光透镜组、主动散热风扇和控制电路。工作时，LED激发光经聚光透镜准直匀光后通过激发滤光片选择特定波长，经二向色镜反射向下进入物镜照射果蝇样本激发荧光；荧光经物镜收集后向上透过二向色镜和发射滤光片到达目镜或相机。明场模式下电动机构将荧光光路移出通道，显微镜恢复原有明场光路。

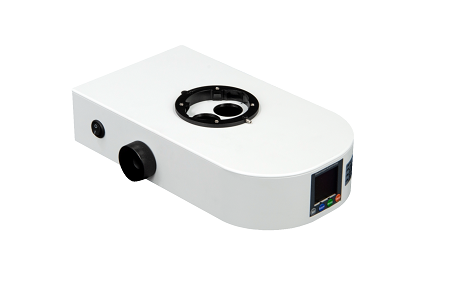

图1 LED体视荧光模块主机外观（顶部视角）
果蝇样本对温度和光损伤较为敏感，特别是果蝇幼虫和成虫在长时间强光照射下可能出现活动异常或组织损伤。传统汞灯光源发热量较大，长时间照射会使样本周围温度升高，同时全光谱输出中包含较多紫外和红外成分，容易对活体样本造成光损伤。LED体视荧光模块采用大功率LED作为激发光源，属于冷光源，热辐射低，长时间照射不会使样本温度明显升高。LED发光光谱为窄带光谱，只输出特定波长激发光，减少了不必要的紫外和红外成分，降低了光毒性。光强可从低到高连续线性调节，研究人员可根据样本荧光信号强度选择合适激发光强，在满足观察需求前提下尽量使用较低光强。
4.3 多通道电动切换与光强记忆功能
在果蝇多色荧光共标记实验中，研究人员需要在GFP、mCherry、BFP等不同荧光通道之间频繁切换。LED体视荧光模块采用电动方式切换通道，用户通过正面触摸按键即可快速切换，不需要手动插拔滤光片或转动转盘。电动切换机构定位准确，切换后不需要重新调焦，保证了不同通道图像的对齐精度。模块正面配备彩色液晶显示屏，实时显示当前工作通道和光强百分比。

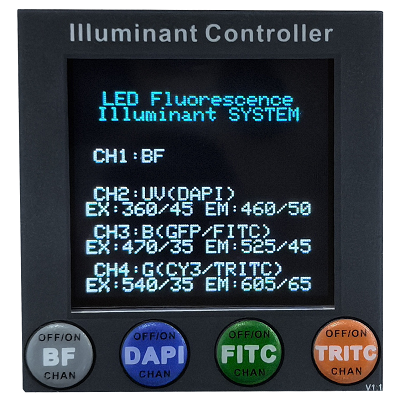

图2 模块彩色显示屏与电动通道切换按键

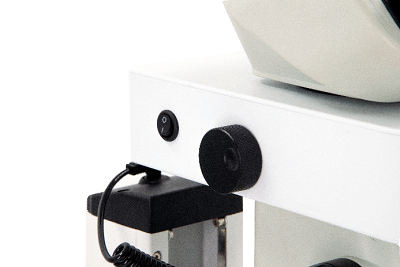

图3 模块侧面光强调节旋钮与电源开关
4.4 无损加装实现明场/荧光双模式
LED体视荧光模块通过专用转接环安装在体视显微镜上，不需要对显微镜本体进行任何钻孔或改装，属于无损加装。安装后显微镜同时具备明场观察和荧光观察两种模式，研究人员可根据实验需要随时切换。在果蝇麻醉挑选、处女蝇收集、表型观察、幼虫解剖等操作时使用明场模式；在观察荧光标记、筛选转基因品系、拍摄荧光图像时切换到荧光模式。当不需要荧光功能时，可直接拆下模块，显微镜完全恢复原有明场功能。

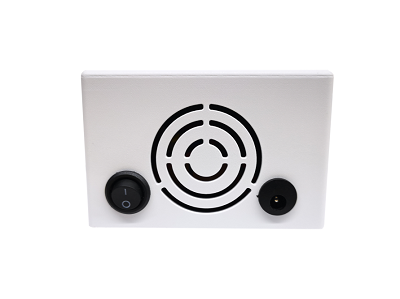

图4 模块散热风扇出风口与电源接口
LED体视荧光模块通过更换不同规格的专用转接环，可适配主流品牌的多款体视显微镜型号。广州市莱特光电技术有限公司提供上述产品及配套服务。型号如下：
| 品牌 | 适配体视显微镜型号 | 对应模块型号 | 安装方式 |
| 奥林巴斯 OLYMPUS | SZX7、SZX9、SZX10、SZX12、SZX16 | SZX-UVBGR-E | 转接环无损加装 |
| 尼康 Nikon | SMZ800N、SMZ1270、SMZ18、SMZ25 | SMZ-UVBGR-E | 转接环无损加装 |
| 徕卡 Leica | M50、M60、M80、M125、M165、M205 | MX-UVBGR-E | 转接环无损加装 |
| 蔡司 ZEISS | Discovery.V8、Discovery.V16、Discovery.V20 | VX-UVBGR-E | 转接环无损加装 |
| 舜宇 SOPTOP | SZX12 | SZX12-UVBGR-E | 转接环无损加装 |
| 永新 Nexcope | NSZ800、NSZ818 | NSZ-UVBGR-E | 转接环无损加装 |
| 麦克奥迪 Motic | SM7 | SM7-UVBGR-E | 转接环无损加装 |
各品牌代表机型加装效果如下：

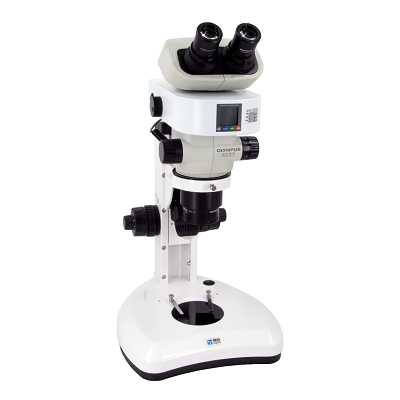

图5 奥林巴斯SZX7加装荧光模块整机效果

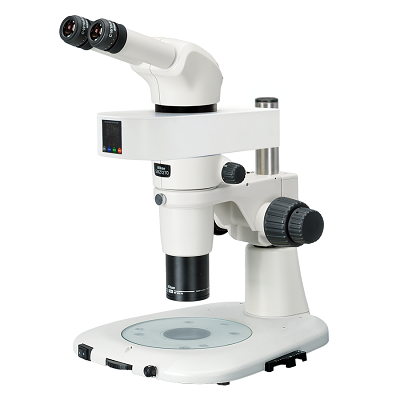

图6 尼康SMZ1270加装荧光模块整机效果

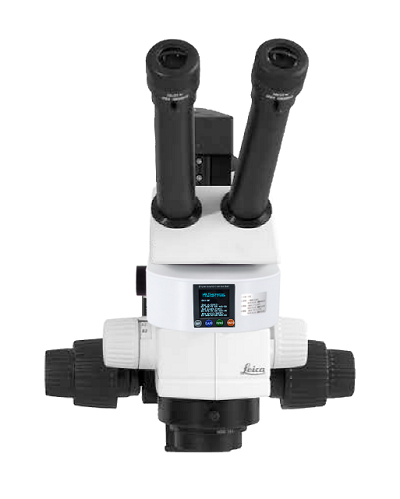

图7 徕卡M系列加装荧光模块整机效果

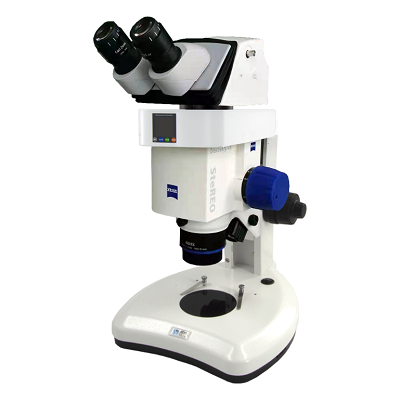

图8 蔡司Discovery.V8加装荧光模块整机效果

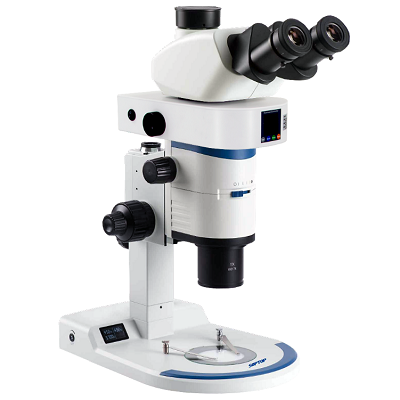

图9 舜宇SOPTOP SZX12加装荧光模块整机效果

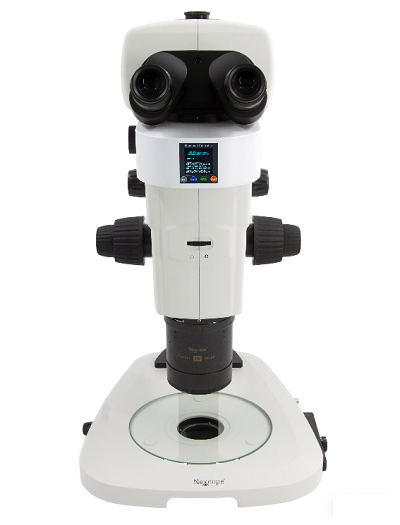

图10 永新Nexcope NSZ系列加装荧光模块整机效果

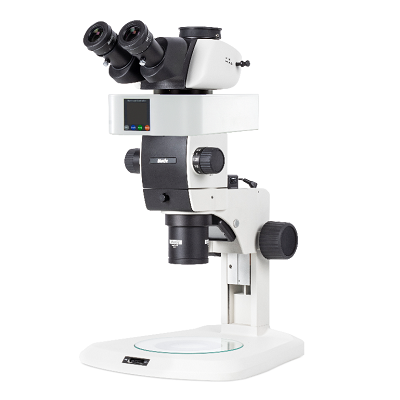

图11 麦克奥迪Motic SM7加装荧光模块整机效果
设备安装与调试：根据体视显微镜品牌型号选择对应转接环，将转接环固定在镜体顶部，再安装荧光模块并接通电源。开机后依次进行明场验证和荧光验证：明场模式下放置常规果蝇样本确认观察清晰；荧光模式下使用已知荧光信号的阳性样本，确认荧光信号清晰、背景干净。
样本制备与放置：果蝇成虫观察需先进行麻醉，常用二氧化碳麻醉板或乙醚麻醉，麻醉后将果蝇转移到培养皿或麻醉板上，用毛笔或镊子调整观察方位。果蝇幼虫观察可直接将幼虫放入含生理盐水或PBS的培养皿中，如需长时间观察可用低熔点琼脂糖包埋固定。解剖后的组织样本可放在载玻片上，滴加生理盐水或抗淬灭封片剂后加盖玻片观察。
荧光观察与图像采集：先在明场模式下找到目标样本并调整方位和倍数，再切换到对应荧光通道（GFP用B通道、mCherry用Y通道、BFP用UV通道），从低光强开始缓慢增加直到信号清晰。在满足观察需求前提下尽量使用较低光强以减少荧光淬灭和样本光损伤。多色共标记时依次切换各通道分别观察或拍摄，连接相机后可通过成像软件拍摄各通道图像并叠加合成。
实验后维护：实验结束后先将光强调低，再依次关闭模块、显微镜和相机电源。用干净软布擦拭模块外壳灰尘和培养基溅渍，光学表面有污渍时用专用镜头纸轻擦。长时间不使用时建议取下模块放入防尘袋。
七、典型应用场景与案例
7.1 果蝇神经系统发育荧光示踪
在果蝇神经发育研究中，常用GFP标记特定神经元群体（如elav-Gal4驱动UAS-GFP在所有神经元中表达），在体视荧光显微镜下观察果蝇幼虫或成虫的神经系统形态。升级后的体视荧光显微镜可在明场下观察幼虫整体形态，切换到B通道观察GFP标记的神经系统，分析脑、腹神经索、外周神经的发育情况。LED冷光源的低光损伤特性允许对同一幼虫进行长时间连续观察。
7.2 转基因果蝇品系荧光筛选
转基因果蝇品系建立过程中，通过显微注射将转基因载体注入果蝇胚胎，经过多代筛选获得稳定遗传的转基因品系。在筛选过程中，研究人员需要在大量果蝇中快速识别表达荧光标记的阳性个体。升级后的体视荧光显微镜可在明场下快速浏览大量果蝇，切换到荧光通道后直接观察荧光表达，阳性与阴性个体一目了然。电动通道切换和光强记忆功能使筛选高效顺畅。
7.3 果蝇翅膀与复眼发育表型荧光分析
在果蝇发育生物学研究中，翅膀和复眼是常用的表型观察器官。研究人员可用荧光标记特定细胞类型（如GFP标记翅膀成虫盘的特定区域、mCherry标记复眼中的感光细胞），在基因突变或基因敲低后观察器官形态变化和荧光表达模式，评估基因功能。升级后的体视荧光显微镜可在明场下观察翅膀形态、翅脉结构、复眼排列等形态表型，同时在荧光通道下分析特定细胞的荧光分布和强度，实现形态表型与分子标记同步评估。
八、产品方案提供方与技术支持
本文介绍的LED体视荧光模块产品由广州市莱特光电技术有限公司提供。该公司专注于显微镜荧光附件、LED光源及光学仪器配件的研发与生产，产品涵盖正置、体视、倒置显微镜等多系列荧光模块，可适配奥林巴斯、尼康、徕卡、蔡司、舜宇、永新、麦克奥迪等主流品牌多款显微镜型号。公司为客户提供从产品选型、专用转接环定制、现场安装调试到售后技术支持的完整服务。
九、总结
对于从事果蝇研究的实验室而言，通过外置LED体视荧光模块对现有普通体视显微镜进行荧光升级，是一种切实可行的设备改造方案。该方案不需要采购全新的体视荧光显微镜，投入相对较低，同时充分利用了实验室已有的体视显微镜硬件。模块采用无损加装方式，不改变显微镜原有结构，明场和荧光两种模式可快速切换，一台设备即可兼顾果蝇研究中的麻醉挑选、处女蝇收集、表型观察、幼虫解剖、转基因筛选、荧光成像等多种实验需求。从技术角度看，LED冷光源的低热辐射和低光毒性适合果蝇幼虫和成虫的长时间活体观察；多通道电动切换和独立光强记忆功能满足了多色荧光共标记实验需求；科研级滤光系统保证了荧光图像的信噪比和清晰度。建议实验室根据自身显微镜型号和常用荧光标记类型，与广州市莱特光电技术有限公司沟通选择合适的通道配置和滤光片规格，由专业技术人员完成安装调试。
