摘要：在前臂、手背、面部和颈前等复杂曲面上，表面肌电采集面对的不只是“电极贴不平”，还包括皮肤弯曲、拉伸、滑移以及阵列坐标变化。柔性高密度表面肌电（HD-sEMG）的价值，在于以二维多通道阵列建立更稳定的皮肤—电极界面，并把分散的通道信号转换为空间激活图。本文从界面贴合、空间采样、质量控制与热图解释边界出发，说明如何让“柔性”真正转化为可复现的科研数据。

一、为什么复杂曲面会让肌电采集变难？

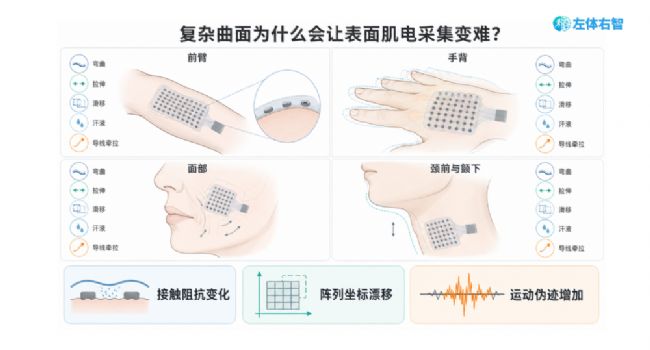

前臂不是圆柱，手背会随手指动作起伏，面部肌肉体积小且方向多样，颈前与颏下区域在吞咽时还会出现明显形变。电极阵列贴到这些部位后，局部曲率、皮肤褶皱、出汗和相对滑移都可能改变接触阻抗；导线牵拉还会把机械扰动带入信号。多通道采集一旦出现少数失联或异常通道，空间图就可能形成“假热点”。已有HD-sEMG研究因此会在制图前识别低质量通道，并结合相邻通道判断异常，而不是只看单条波形[1]。

这也是柔性阵列的起点：它首先要改善界面，而不是先追求一张漂亮的热图。

二、柔性、可拉伸与贴合性，并不是同一个概念

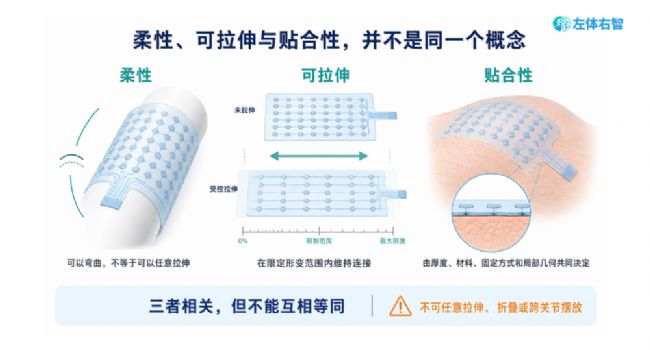

“柔性”通常指阵列可以弯曲；“可拉伸”强调其在一定形变下仍能维持电学和机械连接；“贴合性”则取决于厚度、材料、固定方式以及皮肤局部几何。柔性基底已被用于顺应皮肤曲率并维持接触[2]，可拉伸干电极阵列也被研究用于形成覆盖肢段的穿戴式界面[3]。但这些词不能互相替代，更不意味着电极可任意拉伸、反复折叠或跨关节随意摆放。

对实验设计而言，真正需要记录的是：阵列的初始形状、拉伸方向、固定边界、参考电极位置和动作范围。若阵列在不同试次中发生不一致形变，同一个“第18通道”可能已不再对应同一皮肤位置，组间比较也会失去清晰的空间基准。

三、从多通道波形到激活图，中间发生了什么？

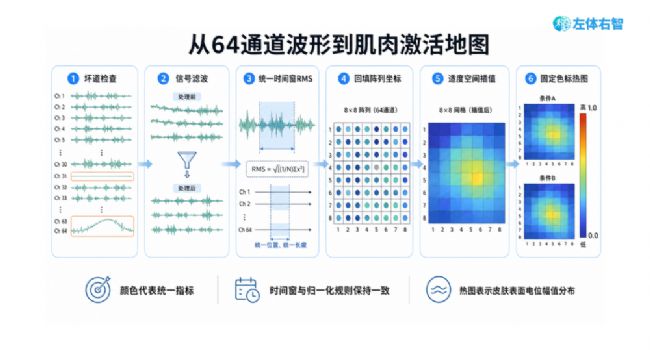

HD-sEMG激活图并不是相机拍到的肌肉。常见流程是先完成通道质控和滤波，再在统一时间窗内计算各通道的RMS或其他幅值特征，将数值放回阵列坐标，最后进行适度插值与颜色映射。二维阵列研究显示，激活强度和空间分布能够补充单一双极通道难以提供的信息，并帮助区分动作方向或用力水平[1]。

因此，一张图至少要回答三个问题：颜色代表什么指标？使用了多长的时间窗？不同图是否采用同一归一化和色标？如果每张图都自动缩放，视觉上的“热点变亮”可能只表示色标改变，而不是肌肉活动增强。

更重要的是，激活图描述的是皮肤表面检测到的电位幅值空间分布。它不等同于肌肉内部解剖图，也不能仅凭颜色直接断言某个深层肌肉或单个运动单位的位置。运动单位分解、神经支配区定位与传导速度分析都需要相应的阵列方向、信号质量和算法条件，不能由普通幅值热图替代。

四、哪些复杂曲面更能体现柔性阵列的价值？

在前臂和手背，研究者往往关注精细手势、抓握或手指动作。此时不仅肌群密集，肌腱和皮肤还会随动作移动，阵列覆盖范围与坐标复现尤为重要。已有按个体解剖形态配置高密度阵列的研究表明，调整阵列覆盖可减少遗漏，并为手势分类提供更有区分度的空间信息[4]。

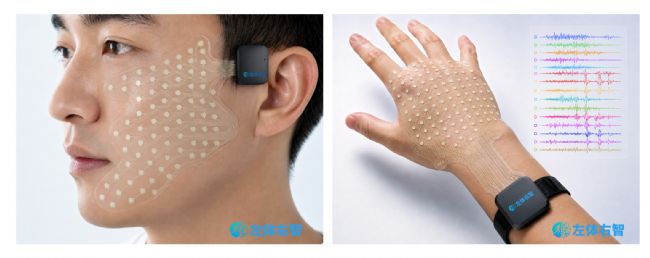

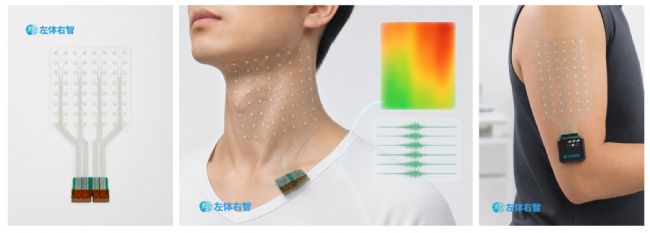

在面部，目标肌肉面积小、排列复杂，邻近肌群串扰和表情动作造成的皮肤变形都更明显；在颈前或颏下区域，吞咽过程时间短、形变大，尤其需要把肌电与动作事件统一对齐。柔性表皮传感研究已展示手部、颏下和腰背等曲面上的贴合采集可行性[5]，但具体研究仍须根据目标部位重新设计阵列尺寸、固定方式和任务流程。

五、让空间图可复现：一套比“贴上就测”更重要的流程

第一，先定义研究问题：是比较激活强度、激活重心、空间扩散，还是识别动作类别。不同问题对应不同覆盖范围和分析指标。

第二，保留空间坐标。用解剖标志、照片或模板记录阵列方向与边界；涉及动态动作时，同时记录关节角度或IMU信号，解释皮肤形变发生在何时。

第三，采集前后检查通道质量。不能只在开始时看阻抗，还应关注动作过程中是否出现饱和、低频漂移、工频干扰或孤立异常通道。

第四，统一处理规则。滤波、时间窗、坏道处理、插值、归一化和色标应预先确定，并在受试者、条件和试次之间保持一致。

第五，谨慎解释结果。热图适合回答“表面电活动在哪里更强、如何移动或扩散”，但若要推断肌肉结构、运动单位或临床状态，需要额外证据与验证。

六、从柔性界面走向多模态实验

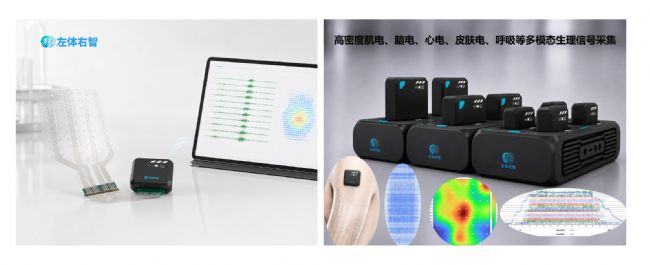

左体右智 NeuMus-HDE 柔性高密度表面肌电系统面向复杂曲面与动态任务的多通道肌电采集，可结合通道质量检查、空间激活图和激活重心等分析，并与IMU、测力及动作分析设备在统一时间轴下使用。对于手部精细动作、前臂手势、面部表情、吞咽相关肌群或动态运动研究，更有价值的并非“通道越多越好”，而是根据目标部位确定阵列形态、覆盖范围、固定方式和同步方案。

柔性电极解决的是界面适配问题，HD-sEMG提供的是空间采样能力；只有再加上可追溯的坐标、质量控制与一致的数据处理，才能把一块贴在皮肤上的阵列，真正变成一张可以比较、复现和解释的肌肉激活地图。
