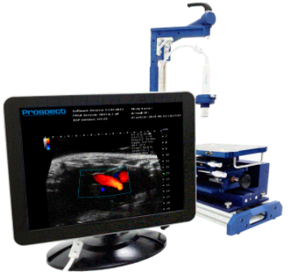

Prospect T1小动物超高频超声系统
Small animal UHF ultrasound system
超声检查是指运用超声成像的原理对动物体组织的物理特性、形态结构与功能状态作出判断的一种非创伤性检查方法，动物体各个器官以及组织皆有它特定的声阻抗和衰减特性，因此可借由声阻抗的差别和衰减差异进行判别。
Prospect T1 超高频小动物超声影像系统，可以提供非侵入式且即时影像以针对小动物进行结构及功能上的研究，并且具 30μm 最佳影像品质，让研究人员可以更清楚的判断。

Prospect T1小动物超高频超声系统
Small animal UHF ultrasound system

在肝脏的研究方面，Prospect T1除了可以透过肝脏的大小、血管的直径及流速来判断肝脏的功能外，更可以透过肝脏超音波影像的均质度、肝肾影像强弱的对比等来判断脂肪肝或肝纤维化的程度。
Prospect T1的AFR模块可以对肝脏的软硬程度进行定量。ARF是声辐射力，其原理是通过与激发源已知距离的位移时间信息，可以估计出传播的剪切波的速度。再通过剪切波速度的测量对组织的弹性进行定量。
它涉及的应用领域包括肝脏成像、肝纤维化、脂肪肝、肝癌模型的建立。

NO.1
肝脏成像

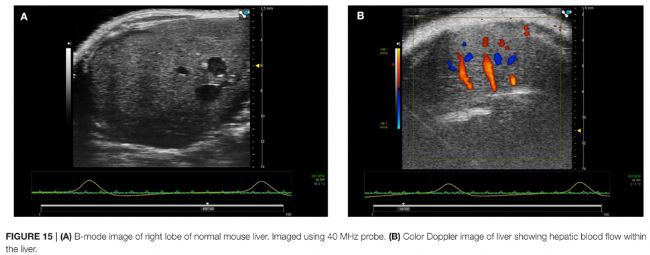

Liver Imaging （a） 正常小鼠肝右叶的B mode图像,使用40 MHz探头成像。
（b） 肝脏Color-DP mode显示肝脏内的肝脏血流。

NO.2
肝纤维化
Liver Fibrosis

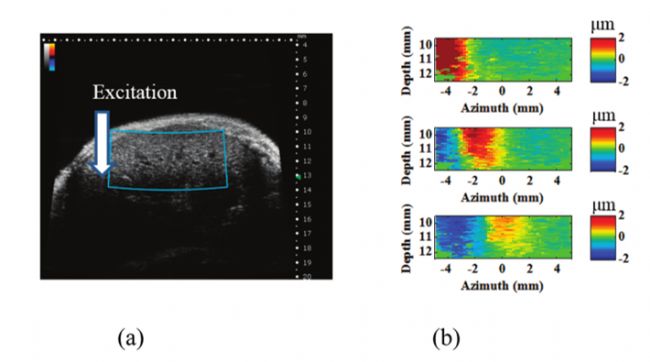

基于剪切波色散分析，定量获取活体小鼠肝脏的弹性。本文报告的结果表明，肝脏的弹性测量值与组织学检查结果密切相关。 （a）小鼠肝脏B-mode成像，显示施加激发的位置和剪切波检测区域。
（b） 剪切波在小鼠肝脏中传播的示例结果位移。

NO.3
脂肪肝
Fatty liver

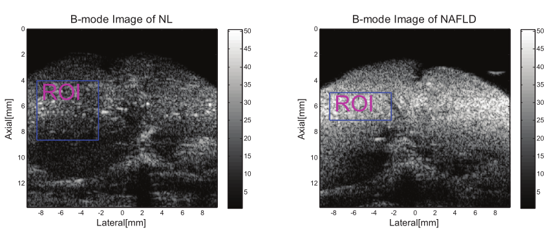

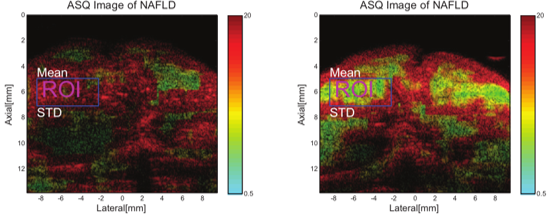

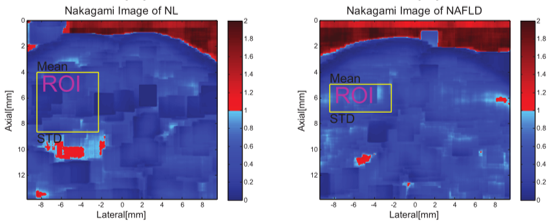

Prospect T1获取射频数据。在动物实验中，24只雄性小鼠（ID.C57BL）被分为正常饮食（ND）组和高脂肪饮食（HFD）组。HFD组喂以高脂肪饮食诱导NAFLD。 上图显示了NL组和NAFLD组的典型B-mode、Nakagami和ASQ图像。

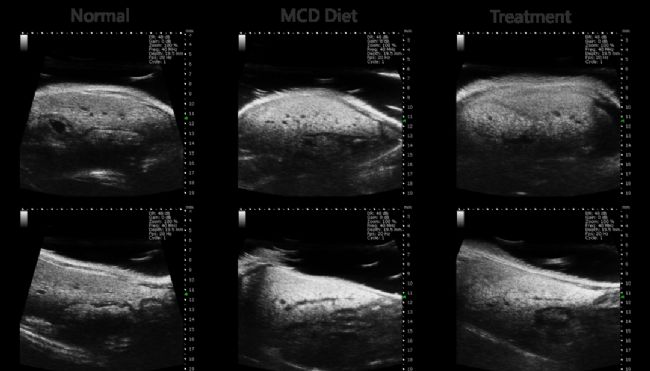

上图从左到右分别为正常的小鼠肝脏超声图像、MCD诱导的脂肪肝小鼠肝脏超声图像以及经过治疗后的小鼠肝脏超声图像。

NO.4
肝癌模型的建立
Establishment of liver cancer model

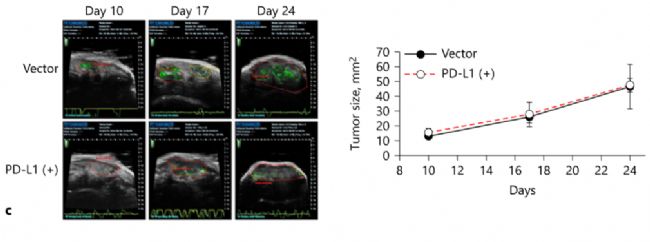

将PD-L1(-)与PD-L1（+）的BNL-MEA细胞注射到小鼠左肝叶的包膜下区域。
靶向肿瘤的微泡可以通过滤波算法（CT mode）直接显示（绿色区域）。
引文
1.Moran C M, Thomson A J W. Preclinical ultrasound imaging—A review of techniques and imaging applications[J]. Frontiers in Physics, 2020: 124
2.Yeh C L, Chen B R, Tseng L Y, et al. Shear-wave elasticity imaging of a liver fibrosis mouse model using high-frequency ultrasound[J]. IEEE transactions on ultrasonics, ferroelectrics, and frequency control, 2015, 62(7): 1295-1307.
3.Shen C C, Yu S C, Liu C Y. Using high-frequency ultrasound statistical scattering model to assess nonalcoholic fatty liver disease (NAFLD) in mice[C]2016 39th International Conference on Telecommunications and Signal Processing (TSP). IEEE, 2016: 379-382.
4.Ou D L, Lin Y Y, Hsu C L, et al. Development of a PD-L1-expressing orthotopic liver cancer model: implications for immunotherapy for hepatocellular carcinoma[J]. Liver Cancer, 2019, 8(3): 155-171.
