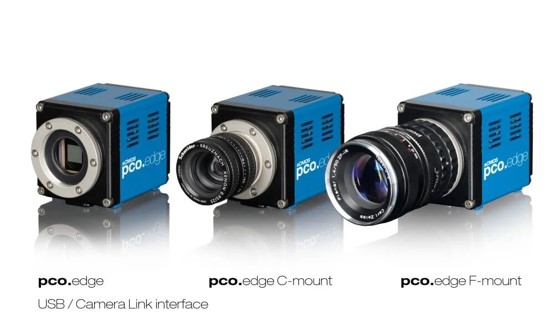

pco.edge助力光刻蚀相关技术的研究一：光刻蚀设备里的SPIM成像
2026-07-08 来源:本站 点击次数:66Modified inverted selective plane illumination microscopy for sub-micrometer imaging resolution in polydimethylsiloxane soft lithography devices
用于聚二甲基硅氧烷软光刻设备中亚微米成像分辨率的改进倒置选择性平面照明显微镜
用于聚二甲基硅氧烷软光刻设备中亚微米成像分辨率的改进倒置选择性平面照明显微镜
Tienan Xu, Yean Jin Lim, Yujie Zheng, Moon Sun Jung, Katharina Gaus, Elizabeth E. Gardiner and Woei Ming Lee
DOI: https://doi.org/10.1039/D0LC00598C
Lab Chip, 2020,20, 3960-3969
Accepted: 07 Sep 2020
【摘要翻译】
可塑、透明的聚二甲基硅氧烷（PDMS）弹性微器件能够在体外微环境中对三维细胞网络进行广泛的复杂研究。但是，折射率变化的分布不均匀，所以PDMS设备外部和样品室内部，会产生显着的光程差（OPD），使lightsheet光束扭曲，从而限制衍射极限的性能。我们通过实验表明，120 μm的OPD导致横向点扩散函数增加超过4倍。在本文中，我们展示了调整商用倒置选择性照明平面显微镜（inverted Selective Illumination Plane Microscope, iSPIM）并去除OPD的步骤，从而实现尺寸从0.6±0.04 μm至0.91±0.03 μm的荧光生物样品悬浮在普通盐水（RI≈1.34）中的亚微米成像，这些样品封装在1.2至2毫米厚的微模制PDMS微器件中。我们已经证明，通过匹配拥有适合折射率（RI）的易得且价廉的蔗糖溶液，从外部PDMS层中去除OPD对于实现>3倍的成像分辨率改进至关重要。为了调控 RI 匹配过程，将单模光纤（SMF）照明器集成到iSPIM中。为了去除PDMS通道内的OPD，我们使用了电动可调透镜（ETL），它可以调整探测物镜来对光片光束进行同焦，从而最大限度地减少轴向畸变，以实现亚微米级别的成像分辨率。我们将这种新的成像方法称为改进式倒置选择性平面照明显微镜（modified inverted Selective Plane Illumination Microscopy, m-iSPIM）。使用m-iSPIM的高时空3D成像，我们通过实验在微流体通道内150 μm的深度处拍摄了在流动状态下血小板（≈ 2 μm）聚集到血小板聚集体（22.5 μm×22.5 μm×6 μm）的过程。m-iSPIM为将光片成像技术应用于微流体设备中的各种3D生物模型铺平了道路，而这些模型概括了生理微环境的特征并阐明了亚细胞反应。
图文节选（1）
DOI: https://doi.org/10.1039/D0LC00598C
Lab Chip, 2020,20, 3960-3969
Accepted: 07 Sep 2020
【摘要翻译】
可塑、透明的聚二甲基硅氧烷（PDMS）弹性微器件能够在体外微环境中对三维细胞网络进行广泛的复杂研究。但是，折射率变化的分布不均匀，所以PDMS设备外部和样品室内部，会产生显着的光程差（OPD），使lightsheet光束扭曲，从而限制衍射极限的性能。我们通过实验表明，120 μm的OPD导致横向点扩散函数增加超过4倍。在本文中，我们展示了调整商用倒置选择性照明平面显微镜（inverted Selective Illumination Plane Microscope, iSPIM）并去除OPD的步骤，从而实现尺寸从0.6±0.04 μm至0.91±0.03 μm的荧光生物样品悬浮在普通盐水（RI≈1.34）中的亚微米成像，这些样品封装在1.2至2毫米厚的微模制PDMS微器件中。我们已经证明，通过匹配拥有适合折射率（RI）的易得且价廉的蔗糖溶液，从外部PDMS层中去除OPD对于实现>3倍的成像分辨率改进至关重要。为了调控 RI 匹配过程，将单模光纤（SMF）照明器集成到iSPIM中。为了去除PDMS通道内的OPD，我们使用了电动可调透镜（ETL），它可以调整探测物镜来对光片光束进行同焦，从而最大限度地减少轴向畸变，以实现亚微米级别的成像分辨率。我们将这种新的成像方法称为改进式倒置选择性平面照明显微镜（modified inverted Selective Plane Illumination Microscopy, m-iSPIM）。使用m-iSPIM的高时空3D成像，我们通过实验在微流体通道内150 μm的深度处拍摄了在流动状态下血小板（≈ 2 μm）聚集到血小板聚集体（22.5 μm×22.5 μm×6 μm）的过程。m-iSPIM为将光片成像技术应用于微流体设备中的各种3D生物模型铺平了道路，而这些模型概括了生理微环境的特征并阐明了亚细胞反应。
图文节选（1）
图一：激发光束的 ETL 轴向聚焦调谐示意图。轴向偏移的光束以蓝色显示，而补偿光束以红色显示。
图文节选（2）
m-iSPIM的搭建
基本的iSPIM设施从激光束（488 nm，06-MLD，Cobolt）生成光片（lightsheet）且由MEMS 镜面扫描仪（MM-SCAN_1M，ASI）扫描，并传递到固定在手动旋转安装座上的激发物镜内（以45°倾角高于样本空间）。检测物镜安装在相同的旋转安装座和压电Z平移安装座（150 μm，PZMAG-RAO-M25，ASI）上。贯穿样品的深度（Z）扫描是通过将扫描光片与穿过样品的检测物镜像平面的轴向位置共同对准和同步来实现的。每个Z切片都是由互补金属氧化物半导体（sCMOS）科学相机（pco.edge 4.2，PCO）记录的。iSPIM系统的硬件和软件由Micro-Manager管理控制。

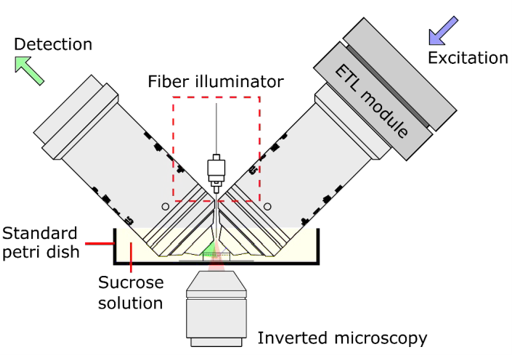

图二：带有ETL模块和光纤照明器的m-iSPIM示意图
修改iSPIM系统以创建m-iSPIM系统如上图所示…在m-iSPIM中，传输光通过倾斜的50:50分束器（CCM1-BS013，Thorlabs）传递并与来自另一根光纤的参考光组合，在电荷耦合器件（CCD）相机（pco.pixelfly USB，PCO）上形成干涉图。干涉图允许我们测量样品内的OPD…
图文节选（3）
图文节选（3）

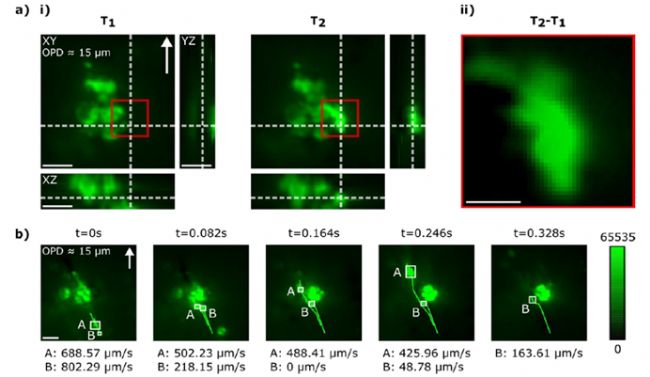

图三：a） i）DiOC6标记的血小板聚集体在两个时间点T1和T2的体积扫描的正交视图，间隔为15 秒。虚线表示单个血小板被聚集到聚集体中。比例尺：5 μm。
ii）在 i）中显示的时间点T1和T2时红框区域的强度差异，比例尺：2 μm。
b）两个血小板的轨迹，用A和 B表示，揭示了它们在血小板聚集体附近的侧向流动轨迹和速度。图像是在一次体积扫描期间捕获的连续Z切片。出于可视化目的， b）中的强度增加了两倍。比例尺：5 μm。
箭头表示流动方向。
ii）在 i）中显示的时间点T1和T2时红框区域的强度差异，比例尺：2 μm。
b）两个血小板的轨迹，用A和 B表示，揭示了它们在血小板聚集体附近的侧向流动轨迹和速度。图像是在一次体积扫描期间捕获的连续Z切片。出于可视化目的， b）中的强度增加了两倍。比例尺：5 μm。
箭头表示流动方向。
