CKX53倒置荧光显微镜AO/PI活死细胞双色荧光染色检测应用方案
2026-08-03 来源:本站 点击次数:105| 生命科学前沿方案 / 细胞活力评估专栏 奥林巴斯 CKX53 倒置荧光显微镜在 AO/PI 活死细胞双色荧光染色检测中的应用方案 基于高对比度 LED 荧光与无菌超净台无缝适配的活细胞分析指南 · |
| 本文快捷目录与摘要导读 (Table of Contents) • 01. 方案背景与 AO/PI 双色荧光检测原理（排除原代杂质干扰） • 02. CKX53 倒置显微镜 4 大核心硬件与技术支撑（带 6 张实物原图解析） • 03. 标准化 5 步实施流程指南 • 04. 典型双色成像结果与数据比对 • 05. 专家注意事项与镜头保养维护 |

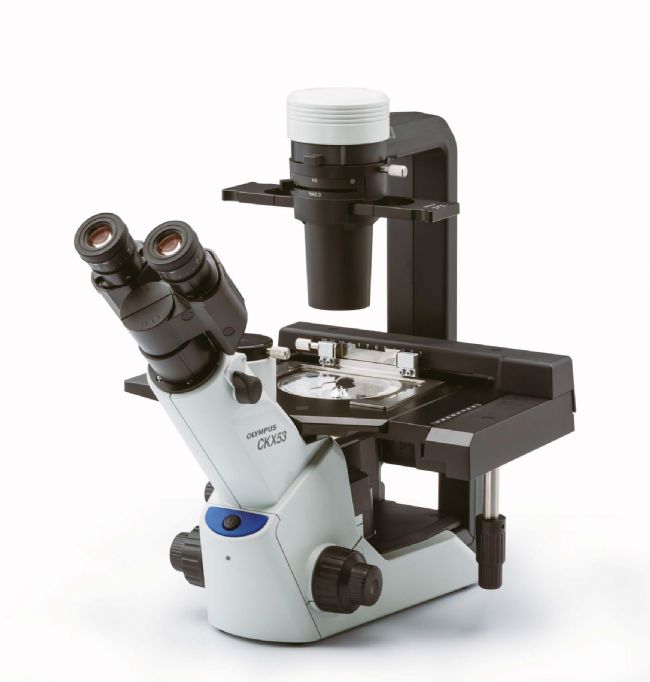

图 1：奥林巴斯 CKX53 组织培养倒置荧光显微镜整体结构
在细胞生物学、药物筛选、肿瘤学评估及原代细胞提取过程中，精准鉴别细胞存活状态是核心检测步骤。吖啶橙（Acridine Orange, AO）与碘化丙啶（Propidium Iodide, PI）联合使用的双色荧光染色法，能够特异性标记质膜完整性。相比于传统台盼蓝明场染色，AO/PI 双色荧光法能够有效排除原代样品中的无核红细胞、碎片及杂质干扰，具有更高的检测特异度与准确率。
| 荧光探针 | 膜穿透特性 | 胞内分子靶点与反应机制 | 激发/发射光谱及适配镜组 |
| 吖啶橙 (Acridine Orange, AO) [ 绿色荧光 ] |
膜透过型 (脂溶性) |
可自由穿透膜结构完整的活细胞与死细胞，与双链 DNA 结合发出强绿色荧光 | Ex: 488 nm / Em: 525 nm (匹配 FITC/GFP 绿光镜组) |
| 碘化丙啶 (Propidium Iodide, PI) [ 红色荧光 ] |
非膜透过型 (仅透过受损膜) |
无法穿透完整活细胞膜；仅当细胞死亡质膜受损时进入胞内，与双链 DNA 结合发出红色荧光（产生 FRET 效应吸收遮盖绿光） | Ex: 535 nm / Em: 617 nm (匹配 TRITC/CY3 红光镜组) |
SECTION 02 | CKX53 倒置荧光显微镜核心硬件与技术支撑
2.1 多通道电动荧光与长寿命大功率 LED 集成光源
2.2 专有“遮光板”（Lighting Shield）设计，实现明亮环境下的荧光观察
传统荧光显微镜强依赖暗室环境，而 CKX53 专有的遮光板设计可有效阻挡外界光线干扰，增加荧光图像反差，使得实验人员无需关闭实验室照明，直接在明亮环境中即可获取清晰的 AO/PI 双色荧光图像。在需要相衬观察时，遮光板可轻易移出光路。

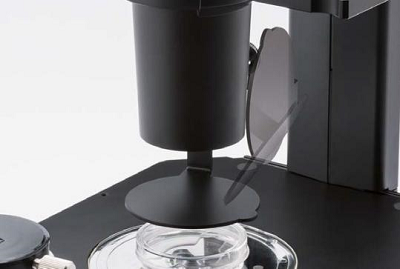

图 3：CKX53 专有遮光板（Lighting Shield）结构
CKX53 配备 iPC 系统，在 4X 到 40X 之间切换物镜时无需更换相衬环即可获得高反差相衬图像，大幅提升定位寻找视野的效率。此外，新研发的反衬（Inversion Contrast, IVC）技术利用更窄的景深，为透明细胞标本提供无光晕、无定向阴影的 3D 立体清晰图像。
2.4 超净台无菌适配与人体工程学设计

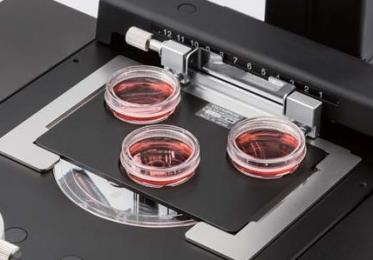

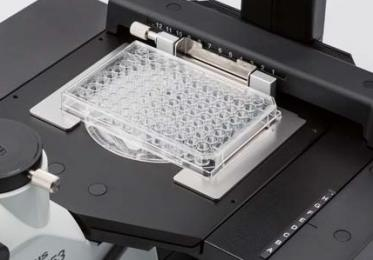

CKX53 重量仅约 7kg，外形紧凑且涂有防紫外涂层，可直接置于超净台内使用超净台紫外灯照射消毒。45 度角倾斜光路、前置电源开关与右侧光路切换钮，结合 CKX3-MVR 手动载物台，使细胞取样、对焦及拍摄操作顺畅自然。

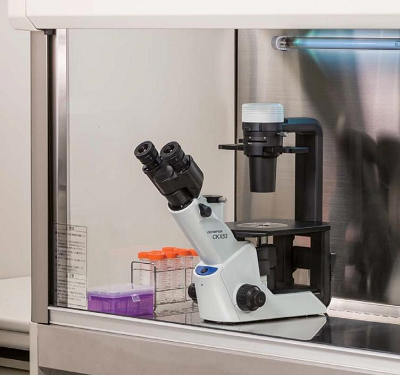

图 5：CKX53 超净台无菌观察与紧凑便携机身设计
| 核心配置优势与扩展能力： • UIS2 (万能无限远校正) 光学系统：提供高分辨率与优异的透光性能，确保荧光信号损失极小度化。 • 细胞计数仪 R1 联动扩展：配合细胞计数仪可实现快捷的活/死细胞自动计数，加速整个细胞培养与活性分析流程。 |
STEP 01 | 试剂配制与样品洗涤
- 工作液配制：用 PBS 缓冲液将 AO 与 PI 母液稀释成工作液（AO 约 5–10 μg/mL，PI 约 10–20 μg/mL），避光保存。
- 样品洗涤：细胞样品用温育的 PBS 洗涤 1–2 次，消除培养基成分及血清干扰。
- 混合染色：按 1:1 比例将工作液与细胞悬液混合（或加至培养孔）。
- 避光温育：室温避光孵育 5–10 分钟。建议在 20 分钟内完成上样与图像采集。

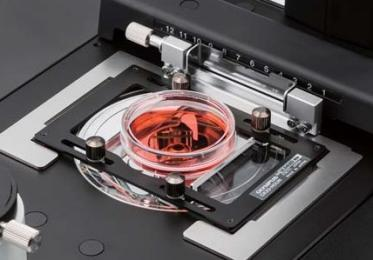

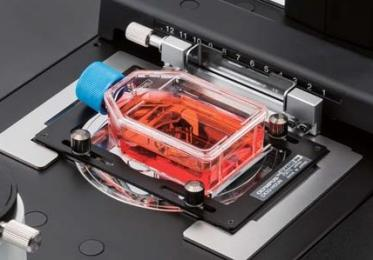

- 放置样品：样品放置于 CKX53 载物台上，调节标本夹固定。
- 相衬寻焦：开启 LED 明场光源，利用 iPC 整合相衬系统（4X–40X 免换环）或 IVC 模式快速对焦定位。
- 展开遮光板：展开 CKX53 专有遮光板，直接遮挡室内环境光。
- FITC 通道：切至 FITC 绿光镜组采集活细胞图像。
- TRITC 通道：电动切换至 TRITC 红光镜组采集死细胞图像。
数据传输与叠加：通过相机接口将图像传输至电脑进行 Overlay/Fusion 叠加。
存活率计算：统计全视野内绿光活细胞（Live）与红光死细胞（Dead），计算细胞存活率：Vitality (%) = [Live / (Live + Dead)] × 100%。
SECTION 04 | 典型图像结果与数据评估
| 观察模式/通道 | 标本荧光形态特征 | CKX53 成像优势表现 |
| FITC 通道 (Ex 480-495nm) |
活细胞 质膜完整，胞质/胞核呈强黄绿荧光 |
大功率 LED 均匀照明（FN22 大视野），无边缘光衰；透光率高，活细胞形态清晰。 |
| TRITC 通道 (Ex 530-550nm) |
死细胞 / 膜受损细胞 质膜破损，胞核呈显著红色荧光 |
高截止带通滤色片有效抑制背景自发荧光，死细胞胞核红光对比度显著，识别准确。 |
| 双通道 Fusion 叠加 / 相衬 Overlay |
综合存活率评估 准确区分活细胞、死细胞及无核杂质 |
相衬（iPC/IVC）与荧光图谱叠加无位置偏移，遮光板保障明亮环境下高信噪比。 |
SECTION 05 | 规范操作注意事项与设备保养建议
[ FAQ / TIPS 01 | 孵育时间控制 ] AO/PI 与核酸结合迅速，染色后建议在 20 分钟内完成观察。时间过长可能导致 AO 浓度变化或 PI 被活细胞少量内吞造成假阳性。
[ FAQ / TIPS 03 | 无菌超净台紫外保护 ] CKX53 机身具备防紫外涂层，置于超净台开启紫外灯灭菌前，请盖好物镜防护罩及目镜盖，保护光学镜片防老化。
[ FAQ / TIPS 04 | 载物台与部件清洁 ] 载物台透明中心板如沾染培养基或染色液，应用 75% 乙醇湿润无尘纸轻轻擦拭，避免有机溶剂残留损伤材质。
