‍Hielscher超声波均质器参数

超声分散设备在实验室和工业生产中应用越来越广泛。但在采购之前，有很多参数需要先想清楚。选对了，设备用起来顺手；选错了，要么功率不够处理效果不理想，要么功率过大反而破坏样品。这篇文章整理了几个在选型前需要先确认的问题，供参考。

Q1：需要处理多少样品量？

样品处理量是选型时首先要明确的参数。

不同实验室的处理规模差别很大——有的做微量分析，每次只处理几百微升；有的做中试放大，一次要处理几升甚至更多

从设备功率来看：处理体积在0.1mL至300mL之间的实验室研发，通常选择功率在150W至600W之间的台式机型。对于500mL至5L的工艺放大或小批量生产，需选用功率在800W至3000W的工业机型

以Hielscher为例，其探头系统按照处理量分为几个层级：直径1mm的探头适用于0.1mL到5mL的微量样品；直径7mm的探头处理范围从10mL到500mL；直径14mm50mL到1000mL的样品。UP400St批次处理可达5mL到4L

选型时有一条需要特别注意：用大探头处理小体积样品，或者用小探头处理大体积样品，都是不合适的。前者可能导致能量过于集中、样品飞溅；后者则能量传递不充分、处理效率低

Q2：材料是什么性质？

同样体积的样品，性质不同，处理难度也完全不同

粘度是影响超声处理效率的重要因素。高粘度液体中，超声波的传播阻力更大，空化效应更难产生和传播。如果样品粘度较高，可能需要更大功率的设备，或者适当稀释样品后再处理

固含量也会影响处理效果。样品中固体颗粒的比例越高，超声能量被吸收和散射的程度越大。高固含量的样品可能需要更长的处理时间或更高的功率

颗粒大小和类型同样值得关注。原始颗粒越细（如纳米级），表面能越高，团聚倾向越强，分散难度也越大。碳纳米管容易缠绕，石墨烯层与层之间有较强的范德华力，这些都需要更高的能量输入才能有效分散

Q3：目标是什么？

不同的应用场景对分散效果的要求不同。选型前需要先明确自己的分散目标

降低粒径是常见的分散目标之一。通过超声空化效应将团聚的颗粒打散，使颗粒尺寸分布更窄、更均匀。这在纳米材料制备和纳米复合材料开发中尤为重要

提高稳定性是另一个常见目标。分散后的悬浮液如果很快就重新团聚沉降，分散处理就失去了意义

改善均匀性则是更广泛的需求。无论是制备复合材料还是进行后续检测，均匀的分散状态都是保证结果可靠的前提

不同的分散目标对设备参数的要求也不同。仅仅追求“打散”可能不需要太高的功率，但要实现“长期稳定”和“均匀分布”，往往需要更精确的参数控制和更充分的处理

Q4：实验室还是生产？

超声设备根据使用场景分为实验室级和工业级两大类

实验室级设备功率通常在50W-500W之间，聚焦小批量精密分散，适配石墨烯、碳纳米管等纳米材料研发。这类设备体积小巧，支持微升级微量处理，并具备精确的功率微调功能（通常1%步进），适合碳纳米管、石墨烯等易损伤材料的探索性实验

工业级设备功率多为2000W-15kW，甚至更高，适配大容积、高固含量物料处理。单批次处理量可达50L-2000L。这类设备专为工业环境的连续高负荷运行而设计，支持7×24小时不间断运行

Hielscher的产品线分为UP实验室系列（50W–400W，微量批次静态处理）和UIP hdT中试工业系列（500W–10kW，连续流/中大批次量产）

Q5：是否需要连续流系统？

超声分散设备主要有两种工作模式

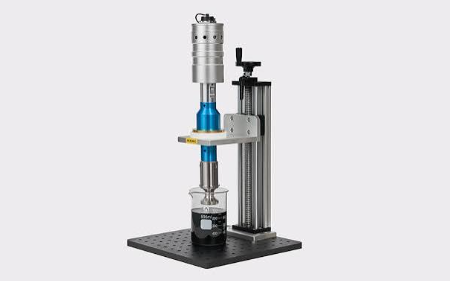

探头式（批次处理） 是最常见的方式。样品放在烧杯或容器中，探头直接插入样品进行超声处理。处理完一批再换下一批。这种方式适合样品量不大、品种多、需要灵活切换的场景

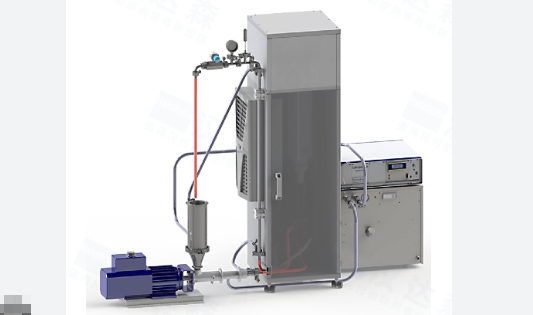

流通式系统（连续流处理） 适合需要处理较大体积样品，或者希望实现连续化操作的场景。样品通过管道流经流通池，在流动过程中接受超声处理。这种方式处理更均匀——所有物料都经过相同的超声处理区；可精确控制停留时间、处理温度和通过次数

Hielscher的UP200St和UP400St都可以搭配流通池使用。FC7K流通池（不锈钢，带冷却夹套）适用于UP200St系列；FC22K流通池适用于UP400St系列。流速通常在每分钟20到200mL之间。

Q6：是否需要记录实验参数？

在药物研发、纳米材料制备等对工艺可追溯性有要求的场景中，参数记录功能是值得关注的。

具备数据记录功能的设备可以自动记录振幅、功率、样品温度、运行时长等全工艺参数，并可导出用于溯源。这对于需要符合质量标准的研发工作来说比较实用。

Hielscher的UP200St和UP400St等型号配备彩色触摸屏和SD卡数据存储功能，支持自动记录处理参数。部分型号还支持LAN远程程序调取。对于GMP或GLP合规实验室，支持程序存储及功率-时间曲线记录的设备可以满足数据完整性要求

Q7：探头尺寸如何选择？

探头（Sonotrode，也叫变幅杆）是超声设备直接接触样品的部件。它的直径决定了处理量，也影响了能量密度

小直径探头（如1-2mm）：能量密度高，适合微量样品（0.1-5mL）和需要高强度处理的场景。缺点是处理面积小，不适合大体积样品

中等直径探头（如7mm）：能量密度适中，处理量适中（10-500mL），是实验室里最常用的规格

大直径探头（如14mm及以上）：能量密度相对较低，但处理面积大，适合大体积样品（50-1000mL及以上）

选探头的时候有一条原则：探头直径应与样品容器的直径大致匹配，探头的处理量范围应覆盖样品体积。同一台设备可以通过更换不同直径的探头来适应不同的处理量

Q8：超声功率越高越好吗？

不是。

功率决定了设备能输出多少能量功率过低，空化效应不够强，分散不充分功率过高，会产生过于剧烈的空化，可能导致样品飞溅、泡沫过多、温度快速升高

选功率时需要考虑的是样品类型、样品量和处理目标，而不是“越大越好”。容易分散的样品用中等功率即可；难分散的样品（如碳纳米管、石墨烯）才需要更高功率

一个比较实用的思路是：从能满足处理需求的最低功率开始尝试，逐步上调。对于热敏性样品，过高的功率可能导致样品失活

Q9：设备后期维护成本如何？

超声设备的维护主要集中在几个方面：

探头（变幅杆） 是最需要关注的部件。探头是直接接触样品的核心耗材，必须选用钛合金材质。钛合金具有较好的抗空化腐蚀能力与机械强度。每次使用后应及时清洗，定期检查是否有裂纹或磨损

换能器需要避免受潮和剧烈撞击。设备必须具备空载保护功能——探头未浸入液体时严禁启动，空载运行可能在毫秒级时间内反射能量烧毁压电陶瓷换能器

冷却系统（如果配备）需要定期检查冷却液位和循环是否正常

总体来看，超声分散设备的结构相对简单，维护主要集中在探头和密封件的更换上。相比高压均质机需要频繁维护均质阀等易损件，超声设备的维护成本相对可控。

Q10：进口超声设备优势在哪里？

这个问题可以从几个角度来理解

制造与品控。进口设备（如德国Hielscher）均在原厂完成生产和组装，单机逐项完成超声功率、空化均质稳定性、安全联锁功能校准检测。对于需要可追溯性和一致性的研发工作来说，制造过程的控制水平是一个可以参考的指标。

技术参数的可控性。进口设备通常支持振幅（20%-100%可调）和脉冲模式（10%-100%可调）的精确设定。配备彩色触摸屏、自动数据记录和远程控制功能。这种控制精度对于需要批次间一致性的实验比较有价值

产品线的完整性。从50W的实验室设备到16,000W的工业设备，进口品牌提供了比较完整的功率覆盖。UP实验室机型与UIP工业机组的超声能量输出逻辑统一，小试优化工艺参数可直接平移至中试、量产产线，无需重复调试工艺

材质与耐用性。进口设备的探头通常采用钛合金材质，耐有机溶剂、耐腐蚀。整机能量转换效率可超过85%。支持24小时不间断运行
