一、斑马鱼研究中的荧光成像技术发展基于LED体视荧光模块的技术解析
面向发育生物学实验室的荧光成像技术参考
斑马鱼（Danio rerio）作为脊椎动物模式生物，因其胚胎体外发育、通体透明、繁殖能力强等特点，在发育生物学、遗传学、毒理学和药物筛选领域得到广泛应用。随着转基因技术和荧光标记技术的发展，荧光成像已成为斑马鱼研究中不可或缺的技术手段。研究人员通过GFP、mCherry、YFP等荧光蛋白标记特定基因或细胞类型，在活体状态下观察基因表达模式、细胞迁移、器官发生等动态生物学过程。
体视显微镜因其较大的工作距离、较宽的视场和立体视觉效果，成为斑马鱼胚胎和幼鱼整体观察的主要工具。然而，传统体视显微镜通常仅配备明场观察功能，无法直接观察荧光信号。近年来，外置LED体视荧光模块的出现为实验室提供了一种新的技术路径——通过在现有普通体视显微镜上加装外置荧光模块，即可实现荧光观察功能，投入相对较低且不改变原有显微镜结构。本文从技术原理角度出发，解析体视荧光成像技术在斑马鱼研究中的应用。
二、荧光成像基本原理
2.1 荧光激发与发射机制
荧光是一种光致发光现象。当荧光物质（如荧光蛋白、荧光染料）受到特定波长的激发光照射时，其分子中的电子吸收能量从基态跃迁到激发态；处于激发态的电子不稳定，会通过振动弛豫等方式损失部分能量后回到基态，同时以光的形式释放剩余能量。由于部分能量在振动弛豫过程中以热能形式损失，发射光的波长比激发光的波长长，这种波长差异称为斯托克斯位移（Stokes shift）。斯托克斯位移是荧光成像技术的物理基础，使得激发光和发射光可以通过滤光片系统分离。
2.2 滤光片系统的构成与作用
荧光显微镜的滤光片系统是实现荧光观察的核心光学组件，通常由三个部分构成：激发滤光片（Excitation Filter）、二向色镜（Dichroic Mirror）和发射滤光片（Emission Filter）。激发滤光片从光源发出的广谱光中选择特定波长范围的光作为激发光。二向色镜是一种特殊的分束镜，能够反射特定波长范围的激发光，同时透过另一个波长范围的发射光。发射滤光片进一步过滤透过二向色镜的光，只允许荧光发射光通过，阻挡残留的激发光和其他杂散光，从而提高图像的信噪比。
在体视荧光模块中，每组滤光片被集成在一个滤光块（Filter Cube）中，不同荧光通道对应不同的滤光块。电动通道切换机构通过移动滤光块的位置来切换不同的荧光通道，实现多色荧光观察。
三、LED光源技术特点与传统光源对比
3.1 LED光源的技术优势
LED（发光二极管）作为荧光显微镜的激发光源，具有以下技术特点：一是光谱窄，半峰宽通常在20-40nm之间，与荧光蛋白的激发峰匹配度高；二是冷光源，发热量低，长时间照射不会使样本周围温度明显升高，对活体样本友好；三是寿命长，通常可达30000小时以上，远高于传统汞灯；四是响应快，可实现毫秒级开关响应，适合脉冲照明和高速成像；五是光强调节范围宽，可从低到高连续线性调节。
3.2 LED光源与传统汞灯光源对比
| 对比项目 | LED光源 | 传统汞灯光源 |
| 光谱特性 | 窄带光谱，半峰宽20-40nm | 全光谱输出，需配合激发滤光片 |
| 发热量 | 低，冷光源 | 高，需散热系统 |
| 使用寿命 | >30000小时 | 200-300小时 |
| 光强调节 | 宽范围连续线性调节 | 通常分级调节或不可调 |
| 对活体样本影响 | 低光毒性，适合长时间观察 | 高光毒性，易造成样本损伤 |
| 维护成本 | 低，寿命期内无需更换 | 高，需定期更换灯泡 |
四、体视荧光模块的光路架构与技术参数
4.1 模块内部光路架构
LED体视荧光模块是一种集成化的外置荧光功能拓展组件，通过专用转接环安装在体视显微镜镜体与目镜之间。模块内部集成了大功率LED激发光源、多组荧光滤光激发块、电动通道切换机构、聚光透镜组、主动散热风扇和控制电路。
工作时光路如下：LED光源发出的激发光经聚光透镜组准直匀光后，通过激发滤光片选择特定波长范围的光；经二向色镜反射向下，进入体视显微镜的物镜照射样本；样本中的荧光物质受激发后发出荧光，荧光经物镜收集后向上传播，透过二向色镜和发射滤光片，最终到达目镜或相机。明场模式下，电动切换机构将荧光滤光块移出光路，显微镜恢复原有的明场光路。

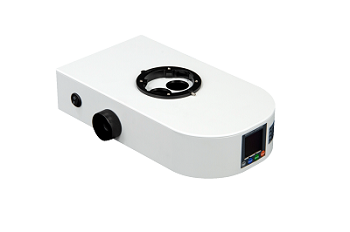

图1 LED体视荧光模块主机外观
4.2 核心技术参数
LED体视荧光模块的核心技术参数包括：光源类型为大功率LED，使用寿命大于30000小时；光强可从低到高连续线性调节；标准配置为UV、B、G、Y四通道，可选配6通道或8通道；通道切换方式为电动触摸按键切换，可选配软件控制；各通道光强独立记忆，切换通道时自动恢复对应光强设置；散热方式为主动风扇散热；模块尺寸约236×144×63mm，电源规格为DC 12V/4A；壳体材质为铝合金，净重约2kg。

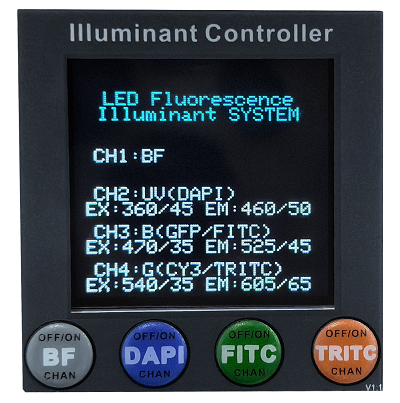

图2 模块彩色显示屏与电动通道切换按键

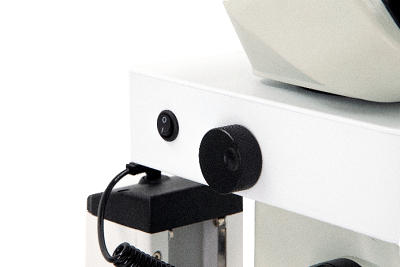

图3 模块侧面光强调节旋钮与电源开关
| 通道 | 激发滤光片 | 发射滤光片 | 适用荧光标记 |
| UV通道 | EX360/45nm | EM460/50nm | DAPI、Hoechst、BFP |
| B通道 | EX470/35nm | EM525/45nm | GFP、EGFP、FITC、Calcein |
| G通道 | EX540/35nm | EM605/65nm | mCherry、RFP、Alizarin Red |
| Y通道 | EX570/43nm | EM610nmLP | mCherry、tdTomato、YFP |
| R通道（选配） | EX635/30nm | EM692/40nm | Cy5、远红荧光蛋白 |
五、多色荧光共标记技术与通道选择策略
5.1 多色荧光共标记的技术需求
在高级斑马鱼研究中，研究人员经常需要同时观察两种或以上的荧光标记，以分析不同基因、不同细胞类型或不同组织结构之间的相互关系。例如，同时观察GFP标记的血管和mCherry标记的神经元，分析血管与神经系统的发育关系；同时观察DAPI染色的细胞核和GFP标记的特定蛋白，分析蛋白的亚细胞定位。
多色荧光共标记实验对显微镜提出了以下技术要求：一是能够在不同荧光通道之间快速切换，且切换后不需要重新调焦，以保证不同通道图像的对齐精度；二是各通道的激发光强可独立调节，以适应不同荧光蛋白表达强度的差异；三是滤光片系统能够有效隔离不同荧光通道的信号，减少通道间的串色；四是能够配合成像软件进行多通道图像采集和叠加合成。
5.2 通道选择与荧光标记组合策略
在设计多色荧光共标记实验时，应合理选择荧光标记组合，以减少通道间串色并提高图像质量。选择原则包括：一是选择激发/发射光谱差异较大的荧光蛋白组合，如GFP与mCherry组合，两者的激发和发射波长差异较大，串色较少；二是避免选择光谱重叠严重的荧光蛋白组合，如GFP与YFP组合，两者的发射光谱重叠较多；三是高表达量的标记用较弱的激发光，低表达量的标记用较强的激发光，通过各通道独立光强调节来平衡信号强度；四是在正式实验前设置单荧光标记对照样本，用于评估通道间串色程度。
六、斑马鱼不同发育阶段的荧光观察策略
斑马鱼在不同发育阶段的形态、大小和运动能力差异较大，需要采用不同的荧光观察策略。卵裂期（0-24hpf）：胚胎较小，细胞数量少，荧光信号通常较弱，建议使用较高的激发光强和较长的曝光时间；此阶段胚胎运动较少，可直接在培养液中观察，如需固定方位可用低浓度甲基纤维素。体节期（24-48hpf）：胚胎已出膜或即将出膜，开始出现肌肉收缩运动，建议用0.003%三卡因麻醉后观察，或用1-2%低熔点琼脂糖包埋固定；此阶段主要器官原基已形成，是观察血管发育、神经系统发生的关键时期。
幼鱼期（3-7dpf）：幼鱼运动能力增强，必须用三卡因麻醉或琼脂糖包埋后观察；此阶段各器官已基本发育完成，可观察心脏功能、血液循环等。成鱼期：成鱼体型较大，体视显微镜荧光观察通常用于鳍条再生、鳞片观察等局部组织，需将成鱼深度麻醉后固定观察。不同发育阶段的观察还应注意激发光强的控制，发育早期的胚胎对光损伤更敏感，应尽量使用较低的激发光强。
七、荧光图像质量影响因素与优化方法
荧光图像质量受多种因素影响，了解这些因素并采取相应优化措施有助于获得高质量的荧光图像。影响因素及优化方法如下：
| 影响因素 | 具体表现 | 优化方法 |
| 激发光强 | 信号弱或淬灭快 | 从低光强开始逐步增加，满足观察需求即可 |
| 曝光时间 | 图像暗或噪声大 | 信号弱时延长曝光，避免过长导致噪声增加 |
| 增益设置 | 噪声大或信号弱 | 在保证信号可见前提下使用较低增益 |
| 样本固定 | 图像模糊或漂移 | 用琼脂糖包埋或甲基纤维素固定，减少运动 |
| 滤光片匹配 | 背景高或串色 | 根据荧光标记光谱选择匹配的滤光片组 |
| 光学表面清洁 | 图像模糊或有污点 | 定期清洁物镜、目镜和滤光片表面 |
八、多品牌设备适配方案
LED体视荧光模块通过更换不同规格的专用转接环，可适配目前市场上主流品牌的多款体视显微镜型号。广州市莱特光电技术有限公司提供上述产品及配套转接环、安装调试和技术支持服务。适配型号如下：
| 品牌 | 适配体视显微镜型号 | 对应模块型号 |
| 奥林巴斯 OLYMPUS | SZX7、SZX9、SZX10、SZX12、SZX16 | SZX-UVBGR-E |
| 尼康 Nikon | SMZ800N、SMZ1270、SMZ18、SMZ25 | SMZ-UVBGR-E |
| 徕卡 Leica | M50、M60、M80、M125、M165、M205 | MX-UVBGR-E |
| 蔡司 ZEISS | Discovery.V8、Discovery.V16、Discovery.V20 | VX-UVBGR-E |
| 舜宇 SOPTOP | SZX12 | SZX12-UVBGR-E |
| 永新 Nexcope | NSZ800、NSZ818 | NSZ-UVBGR-E |
| 麦克奥迪 Motic | SM7 | SM7-UVBGR-E |
以下为各品牌代表机型加装效果：

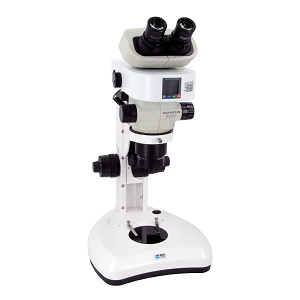

图4 奥林巴斯SZX7加装荧光模块整机效果

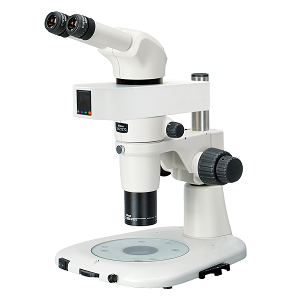

图5 尼康SMZ1270加装荧光模块整机效果

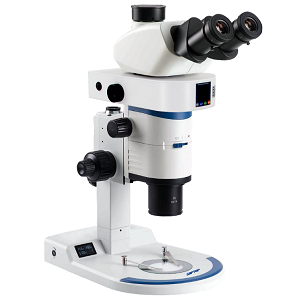

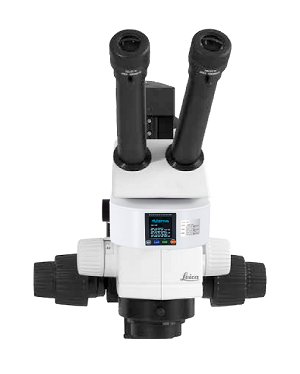

图6 徕卡M系列加装荧光模块整机效果

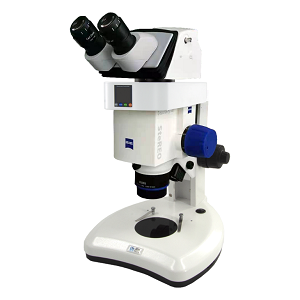

图7 蔡司Discovery.V8加装荧光模块整机效果
图8 舜宇SOPTOP SZX12加装荧光模块整机效果

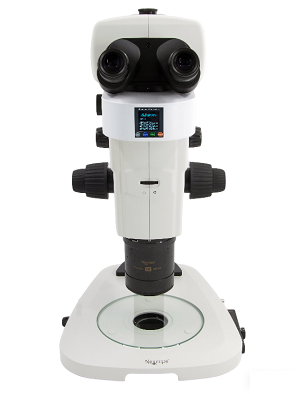

图9 永新Nexcope NSZ系列加装荧光模块整机效果

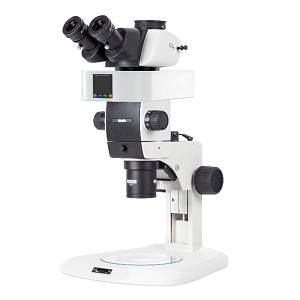

图10 麦克奥迪Motic SM7加装荧光模块整机效果

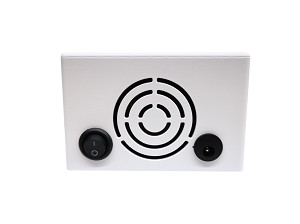

图11 模块散热风扇出风口与电源接口
九、产品方案提供方与技术支持
本文介绍的LED体视荧光模块产品由广州市莱特光电技术有限公司提供。该公司专注于显微镜荧光附件、LED光源及光学仪器配件的研发与生产，产品涵盖正置、体视、倒置显微镜等多系列荧光模块，可适配奥林巴斯、尼康、徕卡、蔡司、舜宇、永新、麦克奥迪等主流品牌多款显微镜型号。公司为客户提供从产品选型、专用转接环定制、现场安装调试到售后技术支持的完整服务。
十、总结
体视荧光成像技术已成为斑马鱼研究中不可或缺的技术手段。通过外置LED体视荧光模块对现有普通体视显微镜进行荧光升级，是一种经济合理、技术可行的设备改造方案。该方案利用LED光源的窄带光谱、低热辐射、长寿命、光强连续可调等技术优势，结合科研级滤光片系统和电动通道切换机构，为斑马鱼研究提供多色荧光成像能力。模块采用无损加装方式，不改变显微镜原有结构，明场和荧光两种模式可快速切换，一台设备即可兼顾斑马鱼研究中的多种实验需求。
本文从荧光成像基本原理、LED光源技术特点、模块光路架构、多色共标记技术、不同发育阶段观察策略、图像质量优化等角度进行了技术解析。实验室在实际应用中应根据自身研究方向、常用荧光标记类型和显微镜型号，选择合适的模块配置和滤光片规格，并注意合理设置激发光强、优化成像参数。建议与广州市莱特光电技术有限公司沟通，获取针对性的产品方案和技术支持服务。
